Reflex Refix DD Ausdehnungsgefäß MAG 33, Nennvolumen 33l, 10 bar, durchströmt, inklusive T-Stück 3/4", Grün

Der Reflex Refix DD Ausdehnungsgefäß MAG 33 ist ein durchströmt ausgelegtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 33 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für den Einsatz in Kaltwasserleitungen konzipiert und eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen. Das grüne Gefäß erfüllt hohe hygienische Anforderungen und ist mit einem T-Stück 3/4" ausgestattet, das im Lieferumfang enthalten ist.

Wie wird die Hygiene im Trinkwassersystem sichergestellt?

Das Ausdehnungsgefäß verfügt über einen High-Flow-Durchströmungsstern, der eine kontinuierliche Wasserzirkulation ermöglicht. Die Membran besteht aus Butylkautschuk (IIR) und entspricht der Elastomerleitlinie sowie den Anforderungen der W 270. Innen- und Außenbeschichtung sind nach KTW-A ausgeführt, was den Korrosionsschutz der wasserberührenden Teile sicherstellt. Diese Merkmale erfüllen die Normen DIN EN 13831 und DIN 4807 T5 und entsprechen den hygienischen Anforderungen für Trinkwasseranlagen.

Für welche Anwendungen ist das Refix DD 33 geeignet?

Das Ausdehnungsgefäß ist ausschließlich für Kaltwasserleitungen vorgesehen und kann in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen eingesetzt werden. Es ist geeignet für Leitungswasser und kann vertikal platziert werden. Die Kombination mit der optionalen Flowjet Durchströmungsarmatur ist möglich, um die Durchströmung weiter zu optimieren.

Welche technischen Merkmale und Ausstattungen bietet das Refix DD 33?

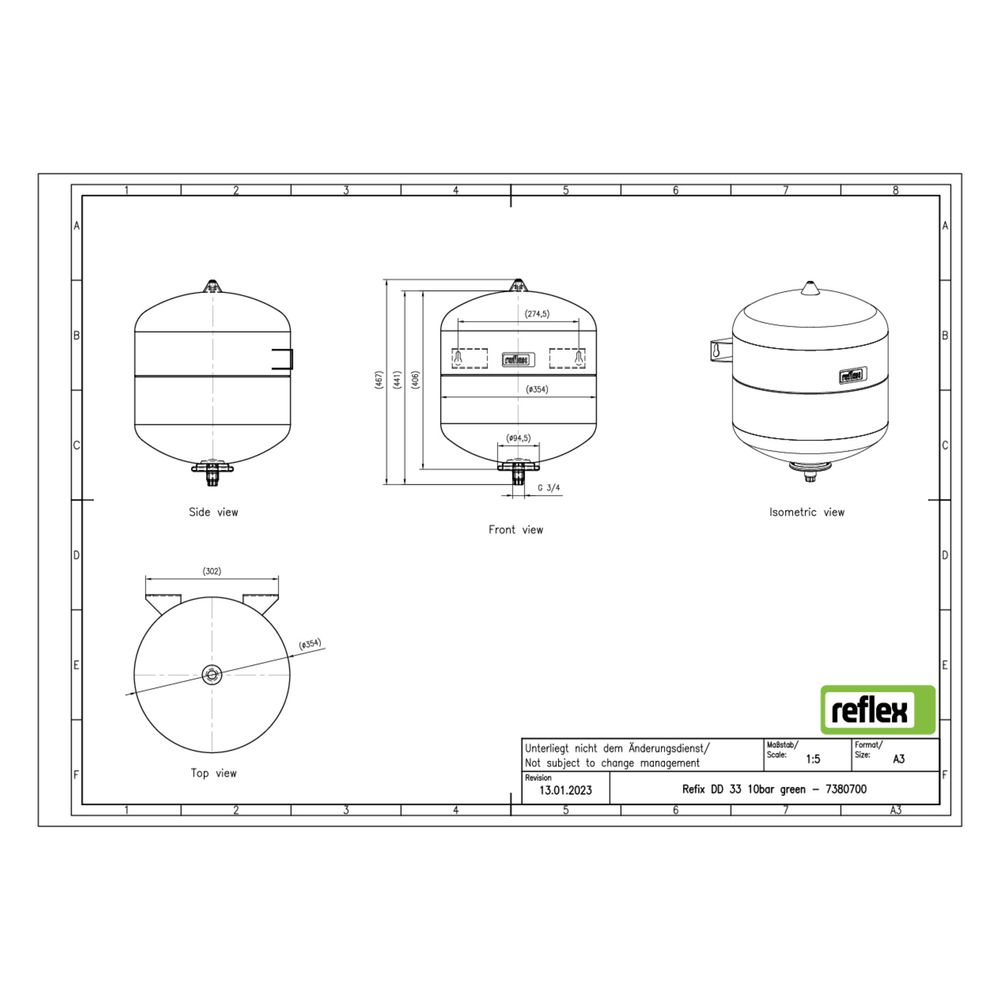

Das Gefäß hat eine Bauhöhe von 468 mm und einen Durchmesser von 354 mm. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 3/4 Zoll (20 mm) und einem Rohraußendurchmesser von 26,9 mm. Die Membran ist nicht austauschbar und das Gefäß ist mit Befestigungslaschen ausgestattet, jedoch ohne Füße oder Befestigungsmaterial. Der Vordruck beträgt 4 bar, und die zulässige Mediumtemperatur liegt im Dauerbetrieb zwischen minus 10 und 70 Grad Celsius.

Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?

Das Refix DD 33 ist nach DIN EN 13831 konstruiert und gefertigt sowie nach DIN 4807 T5 geprüft. Es besitzt eine Zulassung gemäß der Druckgeräterichtlinie 2014/68/EU und ist mit der DIN DVGW Reg.-Nr. NW-0411AT2534 registriert. Zudem ist das Gefäß SVGW geprüft und zugelassen, was die Eignung für den Einsatz in Trinkwasseranlagen bestätigt.

Technische Daten

• Nennvolumen: 33 l
• Maximaler Betriebsdruck: 10 bar
• Bauhöhe: 468 mm
• Durchmesser: 354 mm
• Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
• Rohraußendurchmesser Anschluss: 26,9 mm
• Vordruck: 4 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Membranwerkstoff: Butylkautschuk (IIR)
• Einsatzbereich: Kaltwasserleitungen, Trinkwassererwärmung, Wasserversorgung, Druckerhöhung

Das Reflex Refix DD Ausdehnungsgefäß MAG 33 bietet eine hygienisch sichere und normgerechte Lösung für Kaltwasseranlagen mit einem Nennvolumen von 33 Litern und einem Betriebsdruck von 10 bar. Die Kombination aus durchströmter Bauweise, korrosionsgeschützten Materialien und umfassenden Zulassungen macht es zu einer zuverlässigen Komponente für Trinkwasser- und Druckerhöhungsanlagen.

Lieferumfang

• 1x Reflex Refix DD Ausdehnungsgefäß MAG 33
• 1x T-Stück 3/4"
