Beschreibung

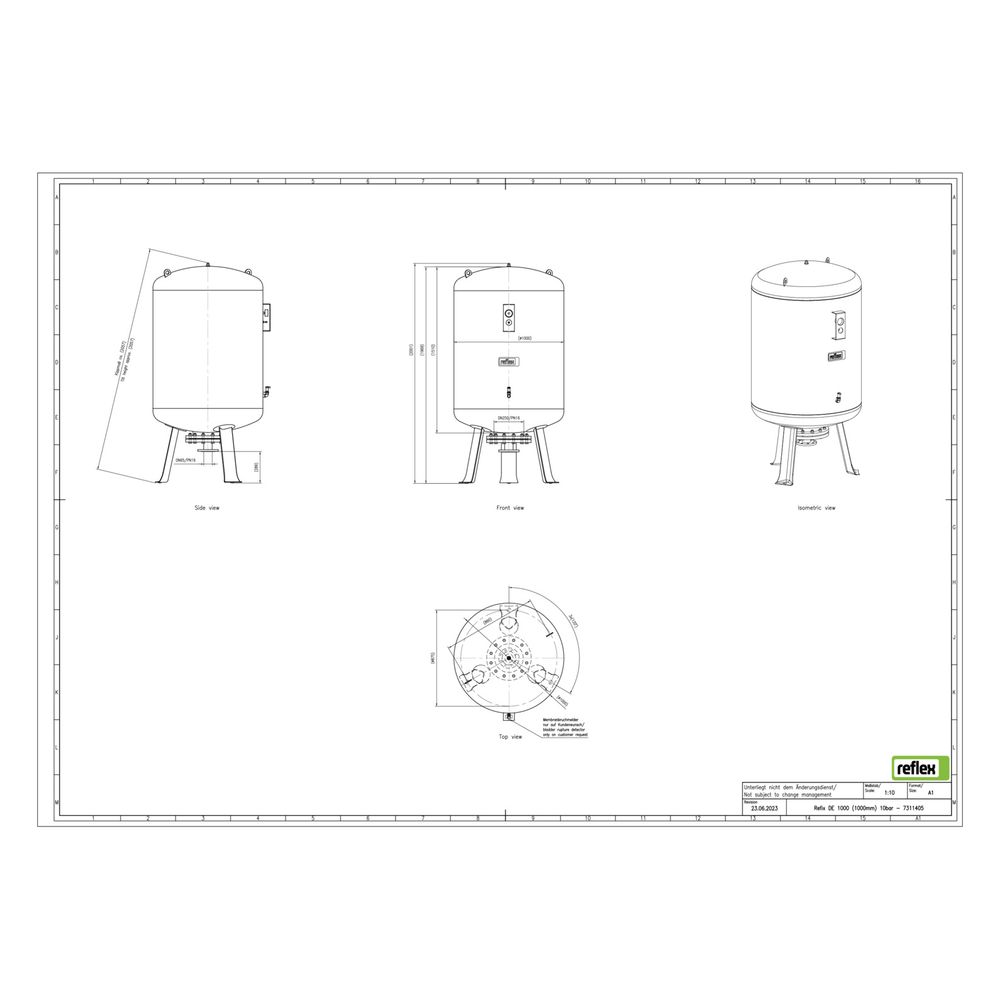

Reflex Refix DE Ausdehnungsgefäß MAG 1000/1000, Nennvolumen 1000l, 10 bar, tauschbare Membran, mit Füßen, Blau
Der Reflex Refix DE Ausdehnungsgefäß MAG 1000/1000 ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 1000 Litern und einem maximalen Betriebsdruck von 10 bar. Es eignet sich für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen, die nicht der DIN 1988 unterliegen. Das Gefäß ist mit einer tauschbaren Vollmembran ausgestattet und verfügt über Füße für eine stabile vertikale Aufstellung.
Für welche Anwendungen ist das Refix DE Ausdehnungsgefäß geeignet?
Das Refix DE Ausdehnungsgefäß ist speziell für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 unterliegen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Die wasserberührenden Teile sind korrosionsgeschützt, was den Einsatz in Systemen mit erhöhten Anforderungen an den Korrosionsschutz ermöglicht.
Wie ist das Ausdehnungsgefäß konstruiert und welche Membran wird verwendet?
Das Gefäß ist mit einer Vollmembran nach DIN EN 13831 ausgestattet, die ab einem Volumen von 50 Litern tauschbar ist. Die Membran besteht aus Butylkautschuk (IIR) und teilt das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster. Diese Konstruktion sorgt für eine zuverlässige Trennung der Medien und eine lange Lebensdauer.
Welche technischen Merkmale und Ausstattungen bietet das Gefäß?
Das Ausdehnungsgefäß verfügt über einen maximalen Arbeitsdruck von 10 bar und ist für eine Mediumtemperatur von -10 bis 70 °C ausgelegt. Es besitzt einen Nenndurchmesser des Ausdehnungsanschlusses von DN 65 mit metrischem Außengewinde. Das Gefäß ist vertikal mit Füßen aufstellbar und mit einem Manometer ausgestattet, das zusammen mit dem Vordruckventil durch einen Metallbügel geschützt ist. Die Druckstufe des Flansches beträgt PN 16.
Welche Anforderungen an Frostschutzmittel und Korrosionsschutz sind zu beachten?
Das Refix DE Ausdehnungsgefäß ist für den Einsatz mit Frostschutzmittelzusätzen von mindestens 25 bis maximal 50 Prozent geeignet. Die langlebige Epoxidharzbeschichtung unterstützt den Schutz des Gefäßes zusätzlich.
Technische Daten
- Nennvolumen: 1000 l
- Maximaler Arbeitsdruck: 10 bar
- Farbe: Blau
- Bauhöhe: 2004 mm
- Durchmesser: 1000 mm
- Anschluss: Außengewinde (metrisch), DN 65
- Membranwerkstoff: Butylkautschuk (IIR)
- Mediumtemperatur: -10 bis 70 °C
- Vordruck: 2 bar
- Druckstufe Flansch: PN 16
- Aufstellung: Vertikal mit Füßen
- Manometer: Integriert und durch Metallbügel geschützt
Das Reflex Refix DE Ausdehnungsgefäß MAG 1000/1000 bietet eine robuste und korrosionsgeschützte Lösung für Wassersysteme mit erhöhten Anforderungen. Mit einem Nennvolumen von 1000 Litern und einem maximalen Betriebsdruck von 10 bar ist es für vielfältige Anwendungen in Feuerlösch-, Brauch- und Betriebswassersystemen geeignet und ermöglicht durch die tauschbare Vollmembran eine flexible Wartung.
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DE |
| Hersteller-Produktgruppe | Refix DE |
| Hersteller-Artikelnummer | 7311405 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7311405 |
| Bauhöhe | 2004,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 1000,00 |
| EAN-13 | 4036705066863 |
| Farbe | blau |
| Geeignet für Kühlen | nein |
| Geeignet für Zentralheizung | nein |
| Gewicht | 439 kg |
| Kippmaß | 2060,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| Vordruck | 2,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
