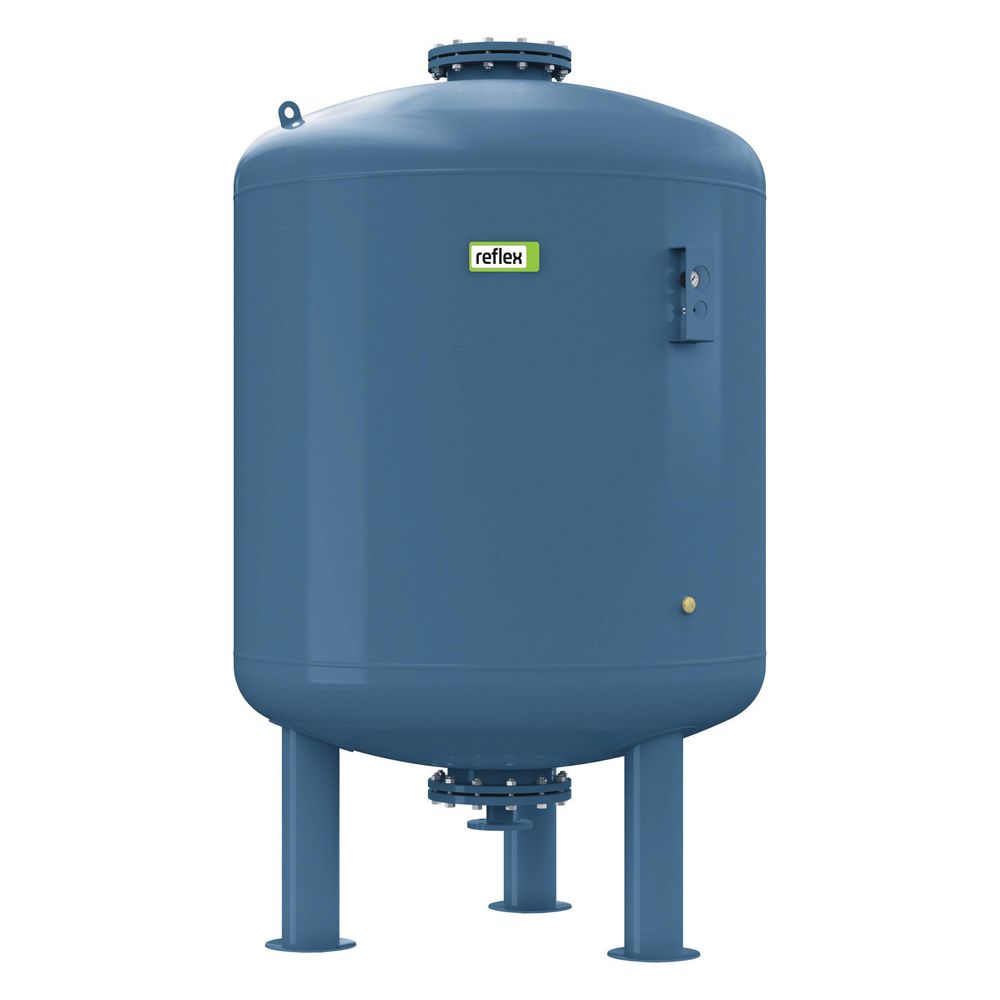

Reflex Refix DE Ausdehnungsgefäß MAG 3000, Nennvolumen 3000l, 25 bar, tauschbare Membran, mit Füßen, Blau

Der Reflex Refix DE Ausdehnungsgefäß MAG 3000 ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 3000 Litern und einem maximalen Betriebsdruck von 25 bar. Es eignet sich besonders für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen, die nicht der DIN 1988 unterliegen. Das Gefäß ist mit einer tauschbaren Vollmembran aus Butylkautschuk (IIR) ausgestattet und verfügt über Füße für eine vertikale Aufstellung.

Für welche Anwendungen ist das Refix DE Ausdehnungsgefäß geeignet?

Das Refix DE Ausdehnungsgefäß ist speziell für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 unterliegen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Aufgrund der korrosionsgeschützten wasserberührenden Teile und der langlebigen Epoxidharzbeschichtung ist es auch für Systeme mit erhöhten Korrosionsschutzanforderungen geeignet.

Wie ist die Membran des Ausdehnungsgefäßes gestaltet?

Das Gefäß verfügt über eine Vollmembran aus Butylkautschuk (IIR), die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster unterteilt. Ab einem Volumen von 50 Litern ist die Membran tauschbar, was die Wartung und Langlebigkeit des Gefäßes unterstützt. Die Membran ist nach DIN EN 13831 gefertigt und für Frostschutzmittelzusätze von mindestens 25 bis 50 % ausgelegt.

Welche Ausstattungsmerkmale bietet das Refix DE 3000?

Das Ausdehnungsgefäß ist mit einem Manometer ausgestattet, das zusammen mit dem Vordruckventil durch einen Metallbügel geschützt ist. Es verfügt über Füße für die vertikale Aufstellung und einen Anschluss mit metrischem Außengewinde. Die Druckstufe des Flansches beträgt PN 40, der Nenndurchmesser des Ausdehnungsanschlusses ist DN 65 mit einem Rohraußendurchmesser von 76,10 mm. Das Gefäß ist nicht für die horizontale Platzierung oder den Einsatz in Zentralheizungen und Kühlsystemen vorgesehen.

Welche Normen und Zulassungen gelten für das Ausdehnungsgefäß?

Das Refix DE Ausdehnungsgefäß ist nach DIN EN 13831 konstruiert und gefertigt. Es entspricht der Druckgeräterichtlinie 2014/68/EU. Für die Schweiz besteht keine Bewilligungspflicht gemäß der Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die Bedingung PSV mal Volumen kleiner oder gleich 3000 bar mal Liter erfüllt.

Technische Daten

• Nennvolumen: 3000 l
• Maximaler Betriebsdruck: 25 bar
• Farbe: Blau
• Bauhöhe: 2619 mm
• Durchmesser: 1500 mm
• Anschluss: Außengewinde (metrisch)
• Nenndurchmesser Ausdehnungsanschluss: DN 65
• Rohraußendurchmesser Ausdehnungsanschluss: 76,10 mm
• Werkstoff Membran: Butylkautschuk (IIR)
• Vordruck: 2 bar
• Druckstufe Flansch: PN 40
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Mit Manometer: Ja
• Mit Füßen: Ja
• Membran tauschbar: Ja (ab 50 l)

Das Reflex Refix DE Ausdehnungsgefäß MAG 3000 bietet eine robuste und korrosionsgeschützte Lösung für Wassersysteme mit erhöhten Anforderungen an den Korrosionsschutz. Mit einem Nennvolumen von 3000 Litern und einem maximalen Betriebsdruck von 25 bar ist es für vielfältige Anwendungen in Feuerlösch- und Betriebswassersystemen geeignet und überzeugt durch seine tauschbare Vollmembran und die geschützte Manometerausstattung.
