Reflex Refix DT Ausdehnungsgefäß MAG 200, Nennvolumen 200l, 16 bar, Duo-Flansch DN 50
Der Reflex Refix DT Ausdehnungsgefäß MAG 200 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 200 Litern und einem maximalen Betriebsdruck von 16 bar. Es wurde speziell für Kaltwasseranlagen in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen entwickelt und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Ausgestattet mit einem Duo-Flansch DN 50 ermöglicht es eine flexible Leistungsanpassung.
Wie ist das Reflex Refix DT Ausdehnungsgefäß konstruiert?
Das Gefäß verfügt über eine austauschbare Vollmembran aus Butylkautschuk (IIR), die nach DIN EN 13831, DIN 4807 T5, KTW-C und W 270 geprüft und zugelassen ist. Die Membran teilt das Gefäß in einen Wasser- und einen Gasraum, wodurch ein Druckpolster entsteht. Die Außen- und Innenbeschichtung besteht aus langlebiger Epoxidharzbeschichtung gemäß KTW-A, die den Korrosionsschutz sicherstellt. Das Gefäß ist vertikal platzierbar und mit einem Duo-Flanschanschluss mit Durchströmungseinrichtung ausgestattet, der den Durchfluss optimiert.
Welche Funktionen und Ausstattungsmerkmale bietet das Ausdehnungsgefäß?
Das Refix DT ist mit einem Manometer und einem Vordruckventil ausgestattet, die durch einen Metallbügel geschützt sind. Die Flowjet-Durchströmungsarmatur ist inklusive Absperrung und Entleerung integriert. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden, um die Betriebssicherheit zu erhöhen. Das Gefäß ist ausschließlich für den Einsatz in Kaltwasserleitungen vorgesehen und entspricht den Anforderungen der Druckgeräterichtlinie 2014/68/EU sowie den Normen DIN EN 13831, VDI 4708 und AD 2000.
Für welche Anwendungen ist das Reflex Refix DT Ausdehnungsgefäß geeignet?
Das Ausdehnungsgefäß ist speziell für den Einsatz in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert. Es eignet sich ausschließlich für Kaltwasseranlagen und ist SVGW geprüft und zugelassen. Die Variantenvielfalt der Anschlüsse ermöglicht eine flexible Anpassung an unterschiedliche Anlagenkonfigurationen, insbesondere in Großanlagen mit hohen hygienischen Anforderungen.
Technische Daten
- Nennvolumen: 200 l
- Maximaler Betriebsdruck: 16 bar
- Anschluss: Duo-Flansch DN 50, Außengewinde (metrisch)
- Membranwerkstoff: Butylkautschuk (IIR)
- Vordruck: 4 bar

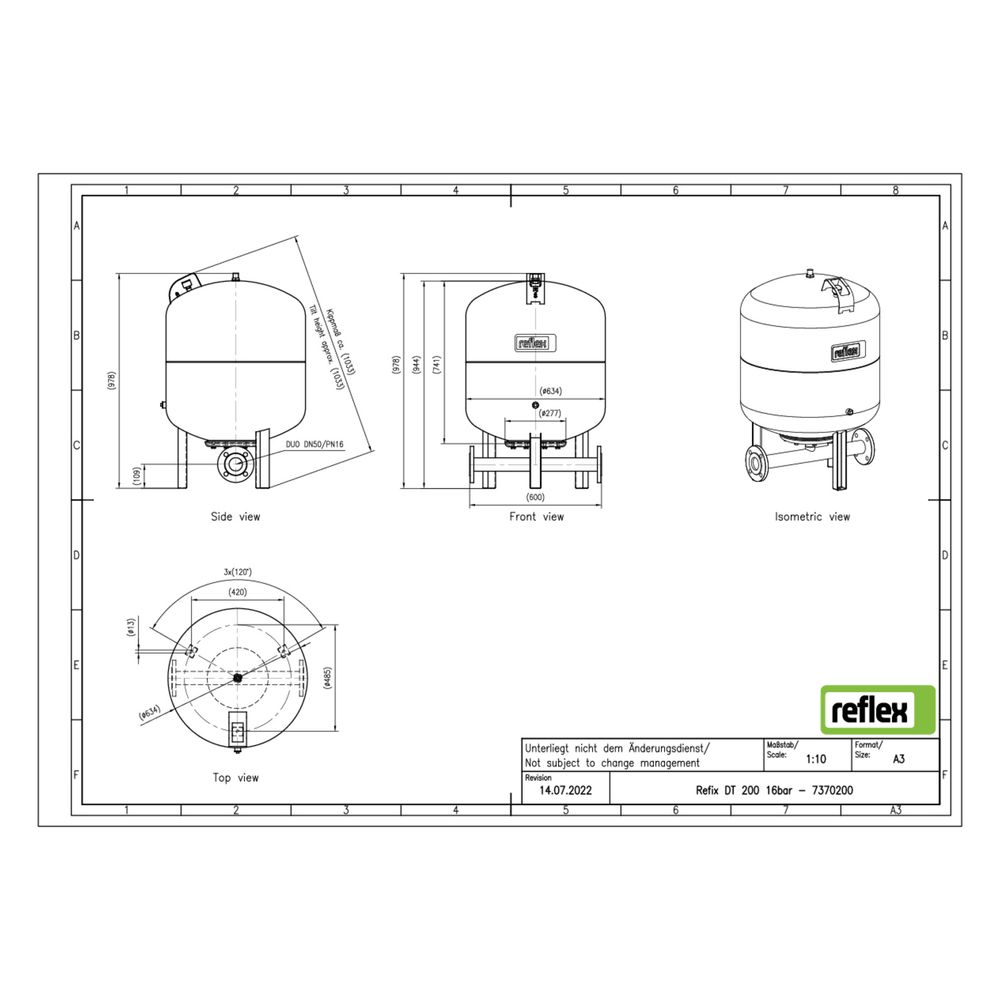

- Bauhöhe: 973 mm
- Durchmesser: 634 mm
- Kippmaß: 1033 mm
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Platzierung: vertikal
- Mit Manometer: ja
- Mit Sicherheitsventil: nein
Das Reflex Refix DT Ausdehnungsgefäß MAG 200 bietet eine zuverlässige Lösung für Kaltwasseranlagen mit hohen hygienischen Anforderungen. Mit einem Nennvolumen von 200 Litern und einem maximalen Betriebsdruck von 16 bar sorgt es für eine effiziente Druckkompensation und zeichnet sich durch geprüfte Membran und robuste Beschichtung aus, die Langlebigkeit und Betriebssicherheit ermöglichen.
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DT |
| Hersteller-Produktgruppe | Refix DT |
| Hersteller-Artikelnummer | 7370200 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7370200 |
| Bauhöhe | 973,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 634,00 |
| EAN-13 | 4036705078279 |
| Farbe | grün |
| Geeignet für Kühlen | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Zentralheizung | nein |
| Gewicht | 63 kg |
| Kippmaß | 1033,00 |
| Max Arbeitsdruck | 16,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 50 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 60,30 |
| Vordruck | 4,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
