Reflex Refix HW Ausdehnungsgefäß MAG 25, Nennvolumen 25l, 10 bar, mit Flanschplatte, Blau
Das Reflex Refix HW Ausdehnungsgefäß MAG 25 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 25 Litern und einem maximalen Arbeitsdruck von 10 bar. Es wurde speziell für den Einsatz in Hauswasserwerken entwickelt, die nicht in Trinkwassersystemen nach DIN 1988 verwendet werden. Das blau lackierte Gefäß verfügt über eine Flanschplatte zur einfachen Montage einer Druckerhöhungspumpe und ist mit Füßen für die Bodenaufstellung ausgestattet.
Für welche Anwendungen ist das Refix HW Ausdehnungsgefäß geeignet?
Das Ausdehnungsgefäß ist für Hauswasserwerke vorgesehen, die nicht in Trinkwassersystemen eingesetzt werden. Es eignet sich besonders für Systeme, bei denen eine Druckstabilisierung erforderlich ist, und bietet durch die Flanschplatte eine einfache Möglichkeit zur Montage von Pumpen. Die Konstruktion entspricht der DIN EN 13831 und erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU.
Wie ist das Ausdehnungsgefäß konstruiert und geschützt?
Das Gefäß ist mit einer langlebigen Epoxidharzbeschichtung versehen, die die Behälterfläche und alle wasserberührten Teile vor Korrosion schützt. Die Membran besteht aus Butylkautschuk (IIR) und teilt das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster. Die Vollmembran ist bei Gefäßen ab 50 Litern tauschbar, bei diesem Modell mit 25 Litern ist die Membran nicht austauschbar.
Welche technischen Eigenschaften und Anschlüsse bietet das Gefäß?

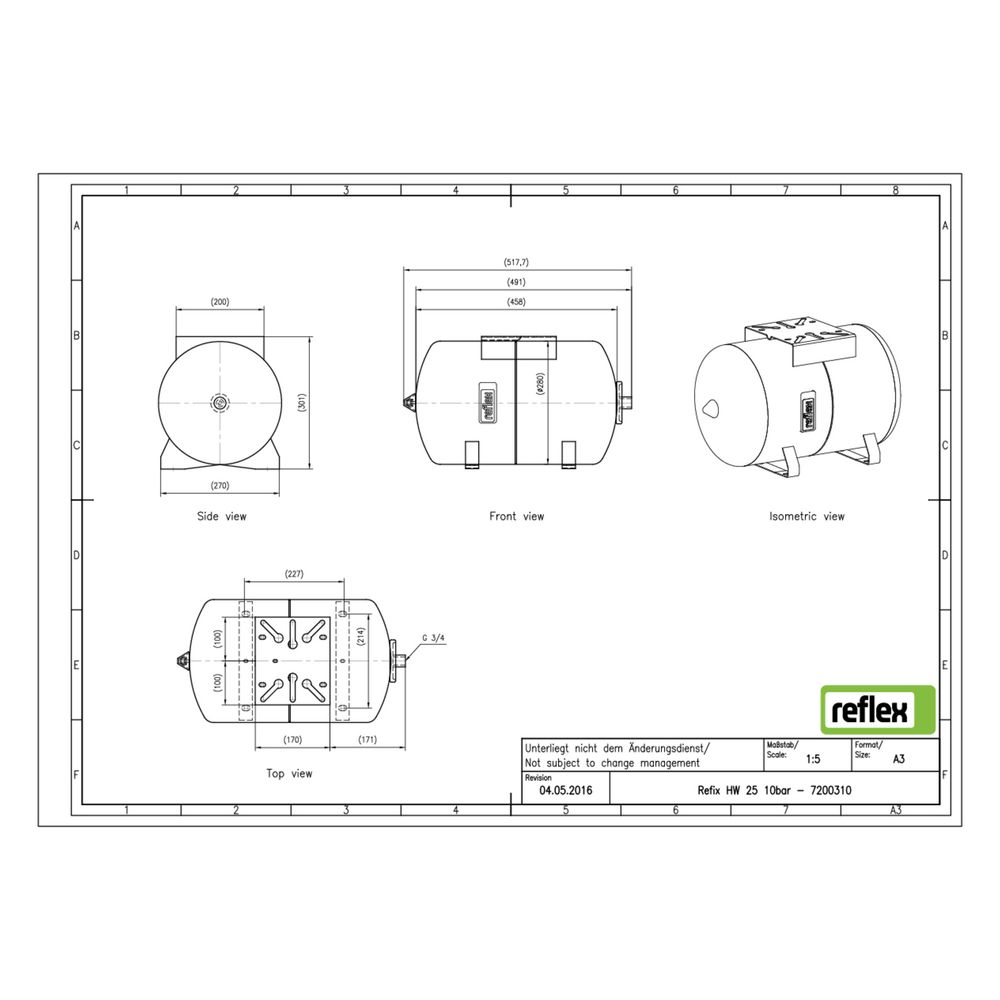

Das Ausdehnungsgefäß hat eine Bauhöhe von 301 mm, einen Durchmesser von 280 mm und ein Kippmaß von 411 mm. Es ist für eine horizontale Platzierung vorgesehen und verfügt über einen Ausdehnungsanschluss mit einem Nenndurchmesser von 3/4 Zoll (metrisches Außengewinde). Das Gefäß ist nicht mit einem Sicherheitsventil, Manometer oder Befestigungsmaterial ausgestattet.
Welche Betriebsbedingungen sind zu beachten?
Das Gefäß ist für eine Mediumtemperatur im Dauerbetrieb von minus 10 bis 70 Grad Celsius ausgelegt. Es ist nicht für den Einsatz in Zentralheizungen oder Kühlsystemen geeignet und verträgt keine Glykol-Mischungen.
Technische Daten
- Nennvolumen: 25 l
- Maximaler Arbeitsdruck: 10 bar
- Farbe: Blau
- Bauhöhe: 301 mm
- Durchmesser: 280 mm
- Kippmaß: 411 mm
- Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
- Membranwerkstoff: Butylkautschuk (IIR)
- Vordruck: 1,5 bar
- Mediumtemperatur: -10 bis 70 °C
- Platzierung: horizontal
Das Reflex Refix HW Ausdehnungsgefäß MAG 25 bietet eine robuste und korrosionsgeschützte Lösung zur Druckstabilisierung in Hauswasserwerken. Mit einem Nennvolumen von 25 Litern und einem maximalen Arbeitsdruck von 10 bar ist es für den Einsatz unter den angegebenen Betriebsbedingungen gut geeignet und erleichtert durch die Flanschplatte die Montage von Druckerhöhungspumpen.
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix HW |
| Hersteller-Produktgruppe | Refix HW |
| Hersteller-Artikelnummer | 7200310 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7200310 |
| Bauhöhe | 301,00 |
| Durchmesser | 280,00 |
| EAN-13 | 4036705106910 |
| Farbe | blau |
| Geeignet für Kühlen | nein |
| Geeignet für Zentralheizung | nein |
| Gewicht | 5,5 kg |
| Kippmaß | 411,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | nein |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 3/4 Zoll (20) |
| Platzierung horizontal | ja |
| Platzierung vertikal | nein |
| Rohraußendurchmesser Ausdehnungsanschluss | 26,90 |
| Vordruck | 1,50 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
