Beschreibung
Reflex Refix DT Ausdehnungsgefäß MAG 300, Nennvolumen 300l, 10 bar, Flowjet G 1 1/4"
Das Reflex Refix DT Ausdehnungsgefäß MAG 300 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 300 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für Kaltwasseranlagen in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Die Ausführung mit Flowjet G 1 1/4" Anschluss bietet eine flexible Anpassung an verschiedene Anlagenkonfigurationen.
Wie sorgt das Refix DT für hohe Hygiene und Sicherheit?
Das Gefäß ist durchströmt, was eine besonders hohe Hygiene sicherstellt. Die Membran entspricht der Elastomerleitlinie und der W 270, ist austauschbar und erfüllt die Anforderungen der DIN EN 13831, DIN 4807 T5 sowie KTW-C und W 270. Innen- und Außenbeschichtung sind nach KTW-A ausgeführt, was die Langlebigkeit und Korrosionsbeständigkeit unterstützt. Das Gefäß ist SVGW geprüft und zugelassen und entspricht der Druckgeräterichtlinie 2014/68/EU.
Welche Anschluss- und Ausstattungsmerkmale bietet das Ausdehnungsgefäß?
Das Refix DT 300 verfügt über einen Außengewindeanschluss (metrisch) mit einem Nenndurchmesser von 1 1/4 Zoll (32 mm) und einem Rohraußendurchmesser von 42,40 mm. Es ist mit einer Flowjet-Durchströmungsarmatur inklusive Absperrung und Entleerung ausgestattet. Manometer und Vordruckventil sind durch einen Metallbügel geschützt. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden. Das Gefäß ist vertikal aufstellbar und mit Füßen ausgestattet.
Für welche Einsatzbereiche ist das Reflex Refix DT Ausdehnungsgefäß geeignet?
Das Ausdehnungsgefäß ist ausschließlich für Kaltwasserleitungen geeignet und nicht für den Einsatz in Zentralheizungen oder Kühlanlagen vorgesehen. Es eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen, bei denen hohe Anforderungen an Hygiene und Sicherheit bestehen. Die Montage- und Bedienungsanleitung ist zu beachten, um die korrekte Installation sicherzustellen.
Technische Daten
- Nennvolumen: 300 l
- Maximaler Betriebsdruck: 10 bar
- Anschluss: Außengewinde G 1 1/4 Zoll (32 mm)

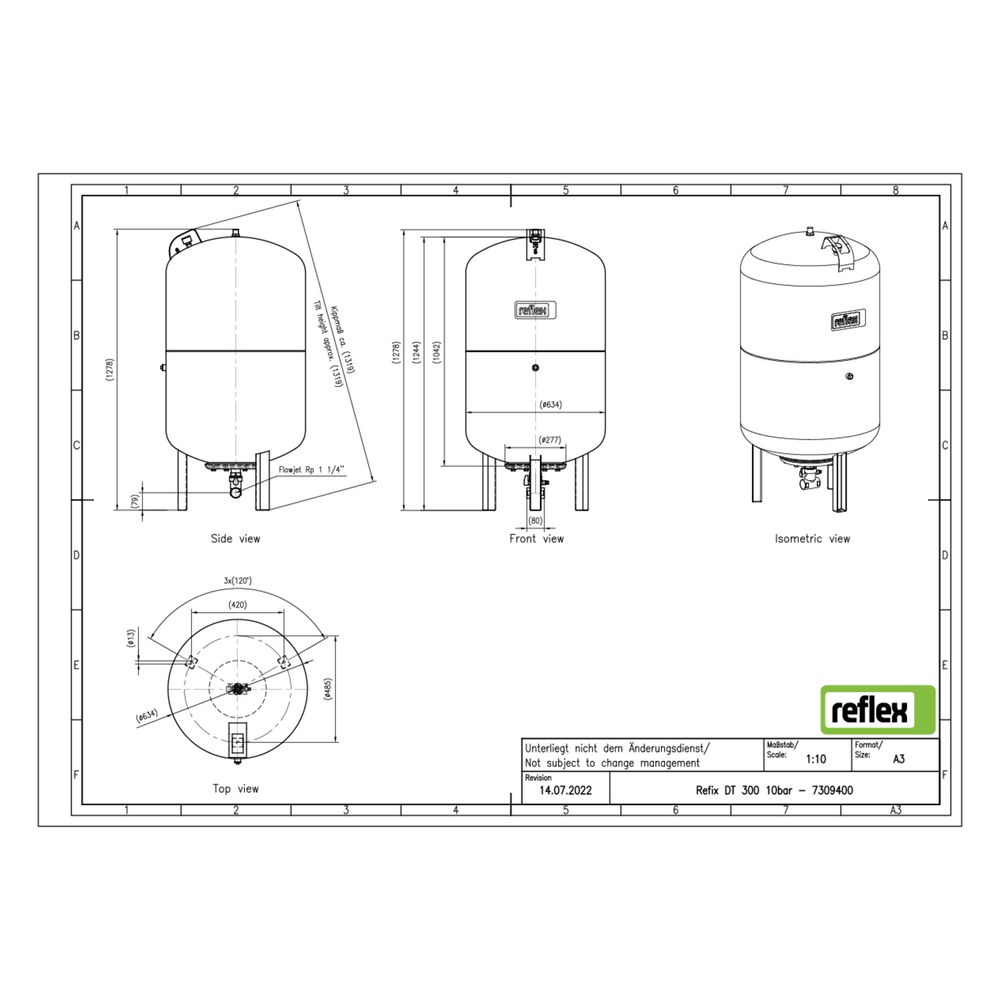

- Bauhöhe: 1273 mm
- Durchmesser: 634 mm
- Kippmaß: 1319 mm
- Vordruck: 4 bar
- Werkstoff Membran: Butylkautschuk (IIR)
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Platzierung: vertikal
- Mit Manometer: ja
- Mit Füßen: ja
Das Reflex Refix DT Ausdehnungsgefäß MAG 300 bietet eine zuverlässige und hygienische Lösung für Kaltwasseranlagen mit einem Nennvolumen von 300 Litern und einem Betriebsdruck von bis zu 10 bar. Die hochwertige Membran und die robuste Beschichtung unterstützen eine lange Lebensdauer und sichere Funktion in Trinkwassererwärmungs- und Druckerhöhungsanlagen.
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DT |
| Hersteller-Produktgruppe | Refix DT |
| Hersteller-Artikelnummer | 7309400 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7309400 |
| Bauhöhe | 1273,00 |
| Durchmesser | 634,00 |
| EAN-13 | 4036705001512 |
| Farbe | grün |
| Geeignet für Kühlen | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Zentralheizung | nein |
| Gewicht | 76 kg |
| Kippmaß | 1319,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 1 1/4 Zoll (32) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 42,40 |
| Vordruck | 4,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
