Reflex Refix DD Ausdehnungsgefäß MAG 12, Nennvolumen 12l, 16 bar, durchströmt, inklusive T-Stück 3/4", Grün

Der Reflex Refix DD Ausdehnungsgefäß MAG 12 ist ein durchströmt ausgelegtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 12 Litern und einem maximalen Betriebsdruck von 16 bar. Es ist speziell für den Einsatz in Kaltwasserleitungen konzipiert und eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen. Das grüne Gefäß erfüllt hohe hygienische Anforderungen und ist mit einem T-Stück 3/4" ausgestattet, das im Lieferumfang enthalten ist.

Wie sorgt das Refix DD MAG 12 für Hygiene im Trinkwassersystem?

Das Ausdehnungsgefäß ist durchströmt und verfügt über einen High-Flow-Durchströmungsstern, der eine kontinuierliche Wasserzirkulation ermöglicht. Die Membran besteht aus Butylkautschuk (IIR) und ist nicht austauschbar. Wasserberührende Teile sind korrosionsgeschützt und sowohl innen als auch außen nach KTW-A beschichtet. Die Membran entspricht der Elastomerleitlinie sowie den Anforderungen der W 270 und DIN EN 13831, was eine hohe hygienische Sicherheit im Trinkwassersystem ermöglicht.

Für welche Anwendungen ist das Refix DD MAG 12 geeignet?

Das Gefäß ist ausschließlich für Kaltwasseranlagen ausgelegt und kann in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen eingesetzt werden. Die Mediumtemperatur im Dauerbetrieb liegt zwischen -10 und 70 °C. Die Konstruktion entspricht den Normen DIN EN 13831 und DIN 4807 T5 und ist nach der Druckgeräterichtlinie 2014/68/EU zugelassen. Das Gefäß ist SVGW geprüft und zugelassen.

Welche technischen Merkmale zeichnen das Ausdehnungsgefäß aus?

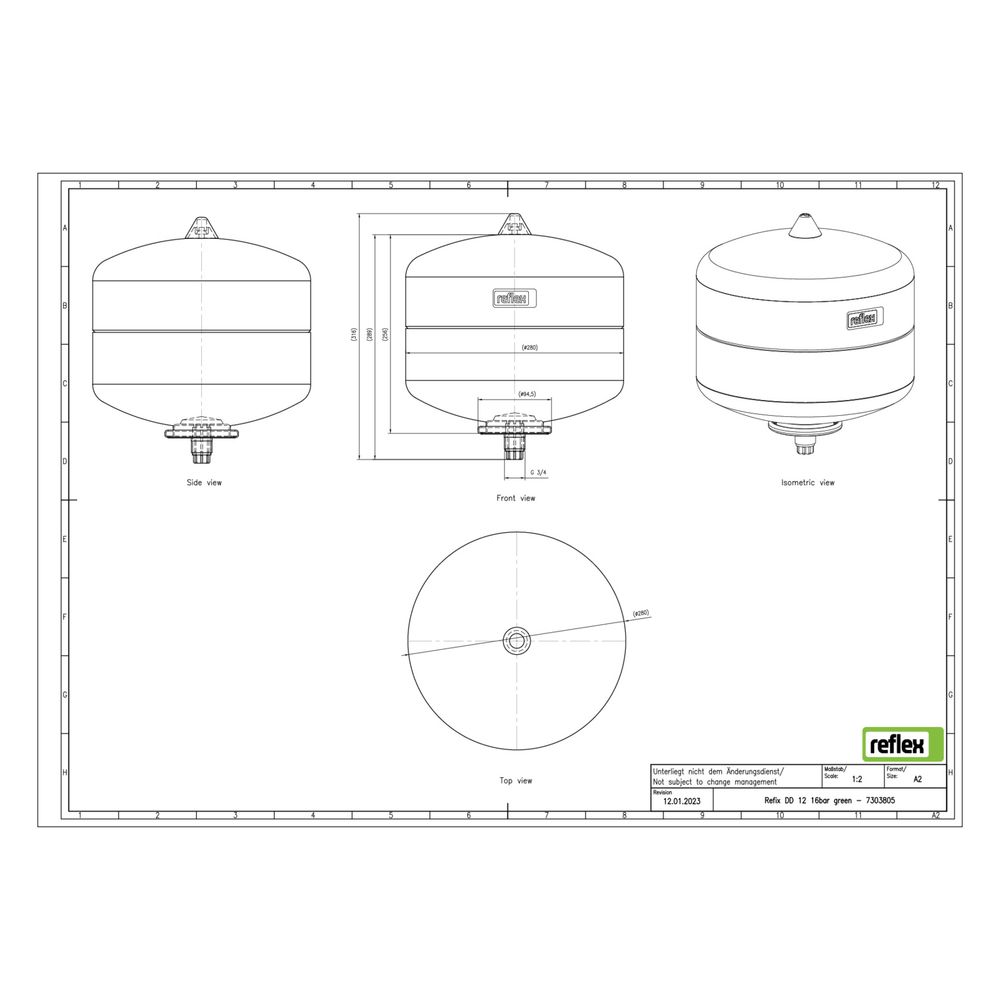

Das Gefäß hat eine Bauhöhe von 318 mm und einen Durchmesser von 280 mm. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 3/4 Zoll (20 mm) und einem Rohraußendurchmesser von 26,9 mm. Der Vordruck beträgt 4 bar, der maximale Arbeitsdruck 16 bar. Das Kippmaß liegt bei 424 mm. Das Gefäß ist vertikal zu platzieren und verfügt über keine integrierten Füße oder Befestigungsmaterialien.

Technische Daten

• Nennvolumen: 12 l
• Maximaler Betriebsdruck: 16 bar
• Farbe: grün
• Bauhöhe: 318 mm
• Durchmesser: 280 mm
• Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
• Vordruck: 4 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Kippmaß: 424 mm
• Membranwerkstoff: Butylkautschuk (IIR)
• Geeignet für: Kaltwasseranlagen

Das Reflex Refix DD Ausdehnungsgefäß MAG 12 bietet eine hygienisch sichere Lösung für Kaltwasseranlagen mit einem Nennvolumen von 12 Litern und einem Betriebsdruck von bis zu 16 bar. Die durchströmte Bauweise mit High-Flow-Durchströmungsstern und die korrosionsgeschützten Bauteile ermöglichen eine zuverlässige Funktion in Trinkwassererwärmungs- und Druckerhöhungsanlagen. Die robuste Membran und die normgerechte Konstruktion machen das Gefäß zu einer langlebigen Komponente für den Hausgebrauch.
