Reflex Refix DE Ausdehnungsgefäß MAG 400, Nennvolumen 400l, 10 bar, tauschbare Membran, mit Füßen, Blau

Das Reflex Refix DE Ausdehnungsgefäß MAG 400 ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 400 Litern und einem maximalen Arbeitsdruck von 10 bar. Es eignet sich für Wasserversorgungsanlagen, die nicht der DIN 1988 unterliegen, wie Feuerlösch-, Brauch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Das Gefäß ist mit einer tauschbaren Vollmembran aus Butylkautschuk (IIR) ausgestattet und verfügt über Füße für die vertikale Aufstellung.

Für welche Anwendungen ist das Refix DE MAG 400 geeignet?

Das Ausdehnungsgefäß ist speziell für Systeme konzipiert, die erhöhte Anforderungen an den Korrosionsschutz stellen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen und Wärmequellenanlagen. Die wasserberührenden Teile sind korrosionsgeschützt und das Gefäß besitzt eine langlebige Epoxidharzbeschichtung. Es ist für den Einsatz mit Frostschutzmittelzusätzen von 25 bis 50 Prozent geeignet.

Wie ist das Ausdehnungsgefäß konstruiert?

Das Gefäß ist ein nicht durchströmtes Membran-Druckausdehnungsgefäß, das nach DIN EN 13831 konstruiert und gefertigt ist. Die Membran teilt das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster. Ab einem Volumen von 50 Litern ist die Vollmembran tauschbar. Das Gefäß verfügt über einen metrischen Außengewindeanschluss mit einem Nenndurchmesser von 1 1/4 Zoll (32 mm) und ist für die vertikale Aufstellung mit Füßen vorgesehen.

Welche Betriebsbedingungen sind zu beachten?

Das Ausdehnungsgefäß ist für eine Mediumtemperatur im Dauerbetrieb von minus 10 bis 70 Grad Celsius ausgelegt. Der maximale Arbeitsdruck beträgt 10 bar, der Vordruck ist auf 4 bar eingestellt. Es ist für Systeme mit Glykol-Mischungen bis zu 50 Prozent geeignet. Das Gefäß ist nicht für Zentralheizungen oder Kühlsysteme vorgesehen.

Technische Daten

• Nennvolumen: 400 l
• Maximaler Arbeitsdruck: 10 bar
• Vordruck: 4 bar
• Farbe: blau

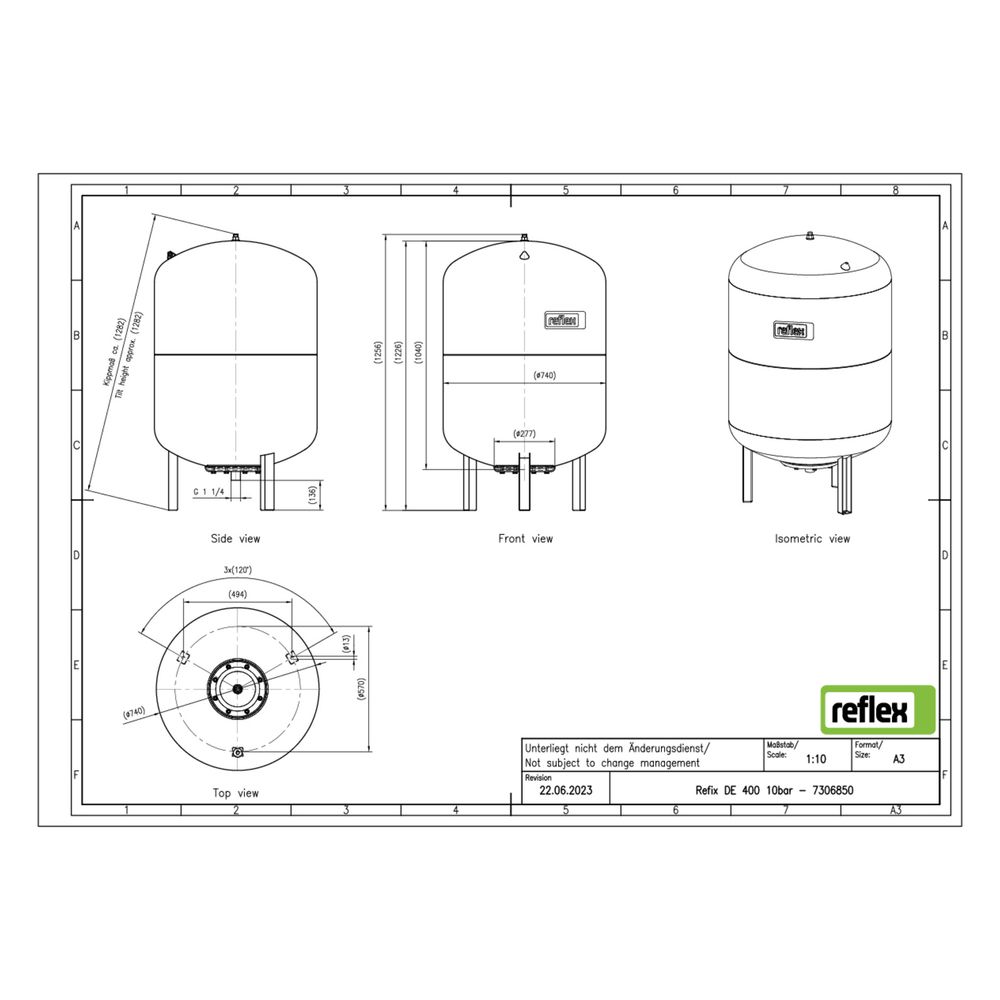

• Bauhöhe: 1245 mm
• Durchmesser: 740 mm
• Kippmaß: 1282 mm
• Anschluss: Außengewinde metrisch, 1 1/4 Zoll (32 mm)
• Werkstoff Membran: Butylkautschuk (IIR)
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Max. Glykol-Mischung: 50 %
• Platzierung: vertikal mit Füßen

Das Reflex Refix DE MAG 400 Ausdehnungsgefäß bietet eine robuste und korrosionsgeschützte Lösung für Wassersysteme mit erhöhten Anforderungen. Mit einem Nennvolumen von 400 Litern und einem maximalen Betriebsdruck von 10 bar ist es für vielfältige Anwendungen in Feuerlösch-, Betriebswasser- und Heizsystemen geeignet. Die tauschbare Vollmembran und die langlebige Epoxidharzbeschichtung sorgen für eine flexible und dauerhafte Nutzung.
