Reflex Refix DT Ausdehnungsgefäß MAG 200, Nennvolumen 200l, 16 bar, Duo-Flansch DN 65
Das Reflex Refix DT Ausdehnungsgefäß MAG 200 mit einem Nennvolumen von 200 Litern und einem maximalen Betriebsdruck von 16 bar ist speziell für den Einsatz in Kaltwasseranlagen konzipiert. Es eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Die grüne Ausführung mit Duo-Flansch DN 65 ermöglicht eine flexible und leistungsstarke Integration in Großanlagen.
Wie sorgt das Refix DT für Hygiene und Sicherheit?
Das durchströmte Membran-Druckausdehnungsgefäß ist mit einer austauschbaren Vollmembran aus Butylkautschuk (IIR) ausgestattet, die nach der Elastomerleitlinie und den Richtlinien W 270 sowie KTW-C geprüft ist. Die Innen- und Außenbeschichtung besteht aus langlebiger Epoxidharzbeschichtung gemäß KTW-A, die den Schutz vor Korrosion und Verunreinigungen sicherstellt. Das Gefäß entspricht den Normen DIN EN 13831, VDI 4708, AD 2000 sowie der Druckgeräterichtlinie 2014/68/EU und ist SVGW geprüft.
Welche Anschlussmöglichkeiten und Ausstattungsmerkmale bietet das Gefäß?
Das Ausdehnungsgefäß verfügt über einen Duo-Flanschanschluss DN 65 mit Außengewinde (metrisch) und einer Druckstufe PN 16. Es ist mit einem Manometer sowie einem Vordruckventil ausgestattet, die durch einen Metallbügel geschützt sind. Die Konstruktion beinhaltet eine Muffe für einen optionalen Membranbruchmelder. Das Gefäß ist vertikal platzierbar und mit Füßen ausgestattet, die eine stabile Montage ermöglichen.
Für welche Anwendungen ist das Reflex Refix DT geeignet?
Das Gefäß ist ausschließlich für Kaltwasserleitungen vorgesehen und nicht für den Einsatz in Heizungs- oder Kühlanlagen geeignet. Es ist optimal für Großanlagen in der Trinkwassererwärmung, Wasserversorgung und Druckerhöhung, bei denen hohe Anforderungen an Hygiene und Sicherheit gestellt werden. Die Variantenvielfalt der Anschlüsse erlaubt eine exzellente Anpassung an unterschiedliche Systemanforderungen.
Technische Daten
- Nennvolumen: 200 l
- Maximaler Betriebsdruck: 16 bar
- Anschluss: Duo-Flansch DN 65, Außengewinde (metrisch)
- Membranwerkstoff: Butylkautschuk (IIR)
- Vordruck: 4 bar

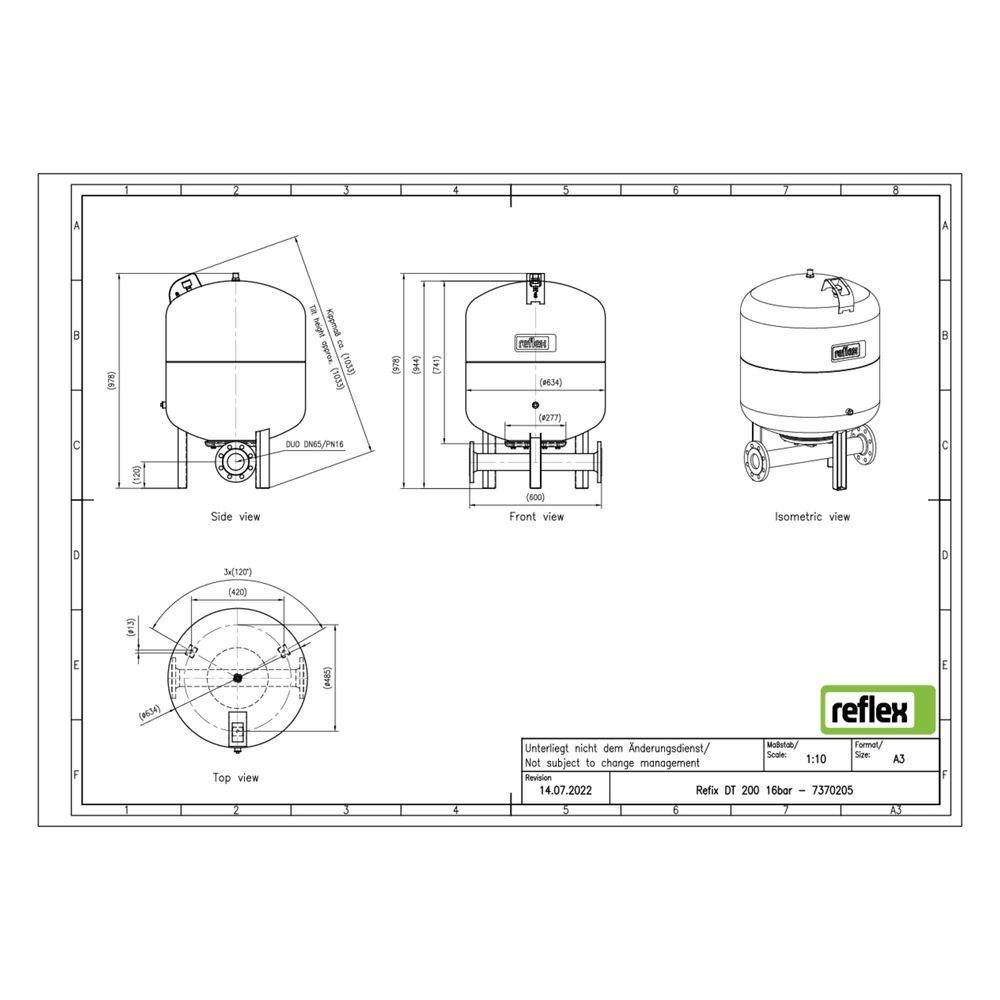

- Bauhöhe: 973 mm
- Durchmesser: 634 mm
- Kippmaß: 1033 mm
- Temperaturbereich Medium: -10 bis 70 °C
- Farbe: grün
- Platzierung: vertikal
- Mit Manometer: ja
- Mit Füßen: ja
Das Reflex Refix DT Ausdehnungsgefäß MAG 200 bietet eine zuverlässige und hygienische Lösung für Kaltwasseranlagen mit einem Nennvolumen von 200 Litern und einem Betriebsdruck von 16 bar. Die robuste Membran und die hochwertige Beschichtung ermöglichen eine lange Lebensdauer und sichere Funktion in Trinkwassererwärmungs- und Druckerhöhungsanlagen.
Lieferumfang
- 1x Reflex Refix DT Ausdehnungsgefäß MAG 200
- 1x Duo-Flanschanschlussstück mit Durchströmungseinrichtung
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DT |
| Hersteller-Produktgruppe | Refix DT |
| Hersteller-Artikelnummer | 7370205 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7370205 |
| Bauhöhe | 973,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 634,00 |
| EAN-13 | 4036705079313 |
| Farbe | grün |
| Geeignet für Kühlen | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Zentralheizung | nein |
| Gewicht | 64 kg |
| Kippmaß | 1033,00 |
| Max Arbeitsdruck | 16,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| Vordruck | 4,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
