Reflex Refix DT Ausdehnungsgefäß MAG 400, Nennvolumen 400l, 10 bar, Duo-Flansch DN 65
Der Reflex Refix DT Ausdehnungsgefäß MAG 400 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 400 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für den Einsatz in Kaltwasseranlagen wie Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und erfüllt hohe Hygieneanforderungen nach DIN 1988.
Wie ermöglicht das Refix DT hohe Hygiene und Sicherheit?
Das Gefäß ist nach DIN 1988 für Trinkwasseranlagen ausgelegt und verfügt über eine durchströmte Bauweise, die eine kontinuierliche Wasserzirkulation sicherstellt. Die Membran aus Butylkautschuk (IIR) entspricht der Elastomerleitlinie sowie W 270. Innen- und Außenbeschichtung sind nach KTW-A ausgeführt, was die hygienische Unbedenklichkeit unterstützt. Das Gefäß ist SVGW geprüft und zugelassen.
Welche Anschluss- und Ausstattungsmerkmale bietet das MAG 400?
Das Ausdehnungsgefäß ist mit einem Duo-Flansch DN 65 mit integrierter Durchströmungseinrichtung ausgestattet. Für kleinere Anschlussgrößen bis Rp 1 1/4" ist eine Flowjet-Durchströmungsarmatur mit Absperrung und Entleerung enthalten. Manometer und Vordruckventil sind durch einen Metallbügel geschützt. Die austauschbare Vollmembran entspricht den Normen DIN EN 13831, DIN 4807 T5, KTW-C und W 270. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden.
Für welche Einsatzbedingungen ist das Ausdehnungsgefäß geeignet?
Das Refix DT MAG 400 ist ausschließlich für Kaltwasserleitungen ausgelegt und für eine Mediumtemperatur von -10 bis 70 °C geeignet. Es ist nicht für Heizungs- oder Kühlanlagen vorgesehen. Der maximale Arbeitsdruck beträgt 10 bar, die Druckstufe des Flansches ist PN 16. Das Gefäß ist vertikal aufstellbar und verfügt über Füße für eine stabile Platzierung. Es ist nicht für den Einsatz mit Glykolmischungen geeignet.
Technische Daten
- Nennvolumen: 400 l
- Maximaler Arbeitsdruck: 10 bar
- Druckstufe Flansch: PN 16
- Anschluss: Duo-Flansch DN 65 mit Durchströmungseinrichtung
- Membranwerkstoff: Butylkautschuk (IIR)
- Mediumtemperatur: -10 bis 70 °C
- Vordruck: 4 bar

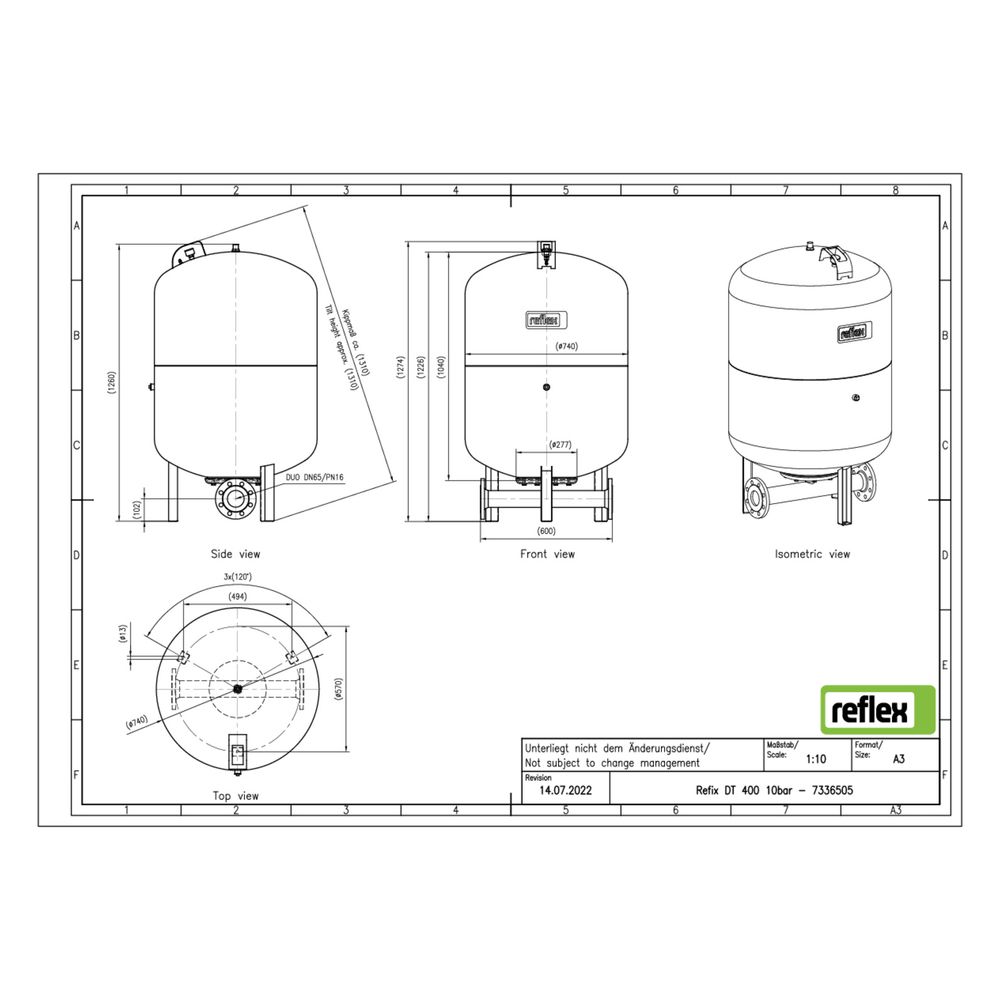

- Bauhöhe: 1245 mm
- Durchmesser: 740 mm
- Kippmaß: 1310 mm
- Manometer: integriert und geschützt
Das Reflex Refix DT Ausdehnungsgefäß MAG 400 bietet eine zuverlässige Lösung für Großanlagen in der Trinkwassertechnik. Mit seinem Nennvolumen von 400 Litern, der robusten Membran und der hygienischen Bauweise erfüllt es anspruchsvolle Anforderungen an Sicherheit und Funktionalität in Kaltwasseranlagen.
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DT |
| Hersteller-Produktgruppe | Refix DT |
| Hersteller-Artikelnummer | 7336505 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7336505 |
| Bauhöhe | 1245,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 740,00 |
| EAN-13 | 4036705079399 |
| Farbe | grün |
| Geeignet für Kühlen | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Zentralheizung | nein |
| Gewicht | 105 kg |
| Kippmaß | 1310,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| Vordruck | 4,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
