Beschreibung
Reflex Refix DT Ausdehnungsgefäß MAG 1500, Nennvolumen 1500l, 10 bar, Duo-Flansch DN 100
Der Reflex Refix DT Ausdehnungsgefäß MAG 1500 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 1500 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für den Einsatz in Kaltwasseranlagen wie Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Die grüne Ausführung mit Duo-Flansch DN 100 ermöglicht eine flexible und leistungsstarke Integration in Großanlagen.
Wie sorgt das Refix DT für hohe Hygiene und Sicherheit?
Das Ausdehnungsgefäß ist durchströmt, was eine kontinuierliche Wasserzirkulation sicherstellt und somit den hygienischen Anforderungen nach DIN 1988 entspricht. Die Membran besteht aus Butylkautschuk (IIR) und ist nach der Elastomerleitlinie sowie den Richtlinien W 270 und KTW-C geprüft. Innen- und Außenbeschichtung sind mit langlebiger Epoxidharzbeschichtung gemäß KTW-A ausgeführt, um Korrosion zu verhindern und die Wasserqualität zu erhalten. Das Gefäß ist SVGW geprüft und zugelassen, was die Eignung für den Einsatz in Trinkwasseranlagen bestätigt.
Welche Anschluss- und Ausstattungsmerkmale bietet das MAG 1500?
Das Gefäß verfügt über einen Duo-Flanschanschluss DN 100 mit metrischem Außengewinde und einer Druckstufe PN 16. Es ist mit einer Flowjet-Durchströmungsarmatur inklusive Absperrung und Entleerung ausgestattet. Manometer und Vordruckventil sind durch einen Metallbügel geschützt. Die Membran ist austauschbar und entspricht den Normen DIN EN 13831 und DIN 4807 T5. Das Gefäß ist vertikal aufstellbar und mit Füßen ausgestattet, Befestigungsmaterial ist nicht enthalten.
Für welche Anwendungen ist das Refix DT Ausdehnungsgefäß geeignet?
Das Ausdehnungsgefäß ist ausschließlich für Kaltwasserleitungen ausgelegt und nicht für den Einsatz in Heizungs- oder Kühlanlagen geeignet. Es findet Verwendung in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen, insbesondere in Großanlagen, die hohe Anforderungen an Hygiene und Betriebssicherheit stellen. Die Montage- und Bedienungsanleitung ist zu beachten, um die korrekte Installation sicherzustellen.
Welche Normen und Richtlinien erfüllt das Produkt?
Das Refix DT Ausdehnungsgefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708, AD 2000 sowie der Druckgeräterichtlinie 2014/68/EU. Die Membran ist nach DIN 4807 T5 geprüft und besitzt die DVGW-Registriernummer NW-0411AT2534. Zudem ist das Gefäß gemäß Schweizer Richtlinie SWKI HE301-01 und SVTI von einer Bewilligungspflicht befreit, sofern das Produktkennzeichen PSV mal VN kleiner oder gleich 3000 bar mal Liter ist.
Technische Daten
- Nennvolumen: 1500 l
- Maximaler Betriebsdruck: 10 bar
- Druckstufe Flansch: PN 16
- Anschluss: Duo-Flansch DN 100, metrisches Außengewinde
- Membranwerkstoff: Butylkautschuk (IIR)
- Vordruck: 2 bar

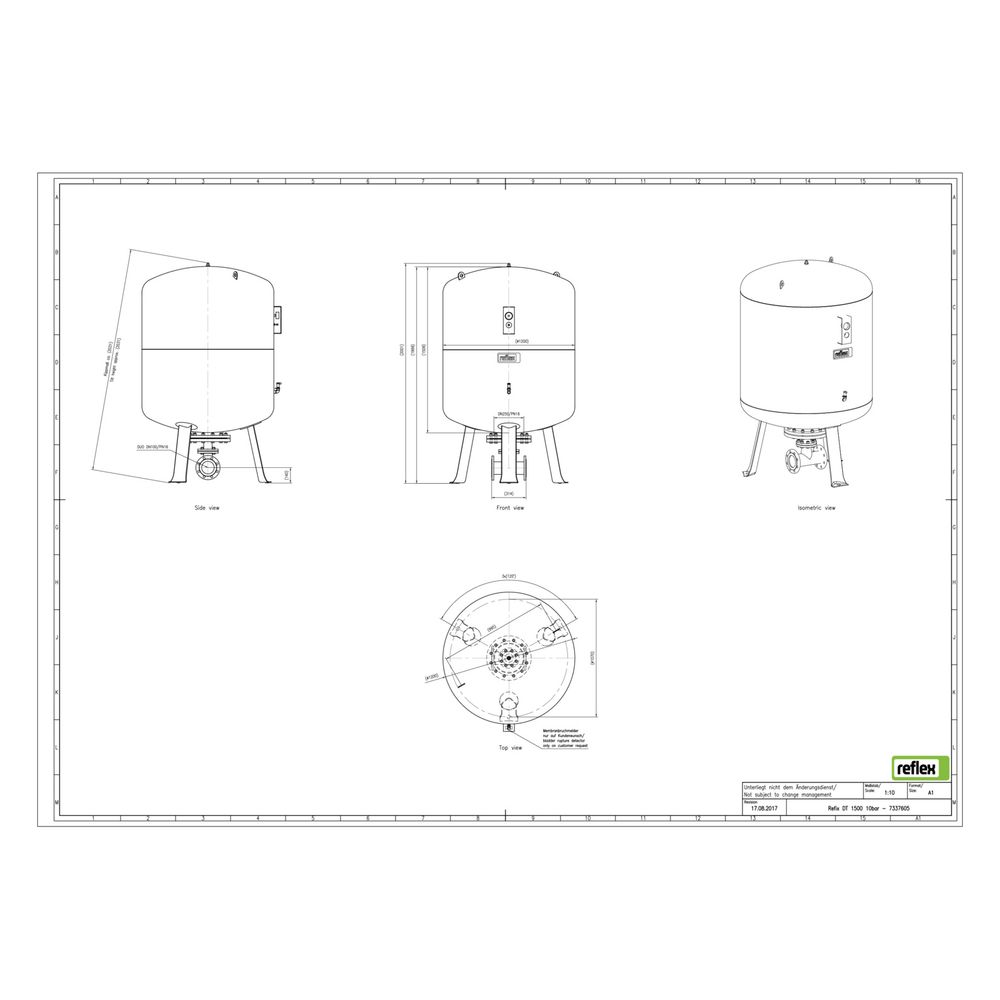

- Bauhöhe: 1979 mm
- Durchmesser: 1200 mm
- Kippmaß: 2055 mm
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Aufstellung: vertikal mit Füßen
Das Reflex Refix DT Ausdehnungsgefäß MAG 1500 bietet eine zuverlässige Lösung für hygienisch anspruchsvolle Kaltwasseranlagen mit einem Nennvolumen von 1500 Litern und einem Betriebsdruck von 10 bar. Die robuste Bauweise mit Duo-Flanschanschluss und geprüfter Membran sorgt für eine sichere und langlebige Funktion in Trinkwassererwärmungs- und Druckerhöhungsanlagen.
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DT |
| Hersteller-Produktgruppe | Refix DT |
| Hersteller-Artikelnummer | 7337605 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7337605 |
| Bauhöhe | 1979,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 1200,00 |
| EAN-13 | 4036705069277 |
| Farbe | grün |
| Geeignet für Kühlen | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Zentralheizung | nein |
| Gewicht | 527,4 kg |
| Kippmaß | 2055,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 100 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 114,30 |
| Vordruck | 2,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
