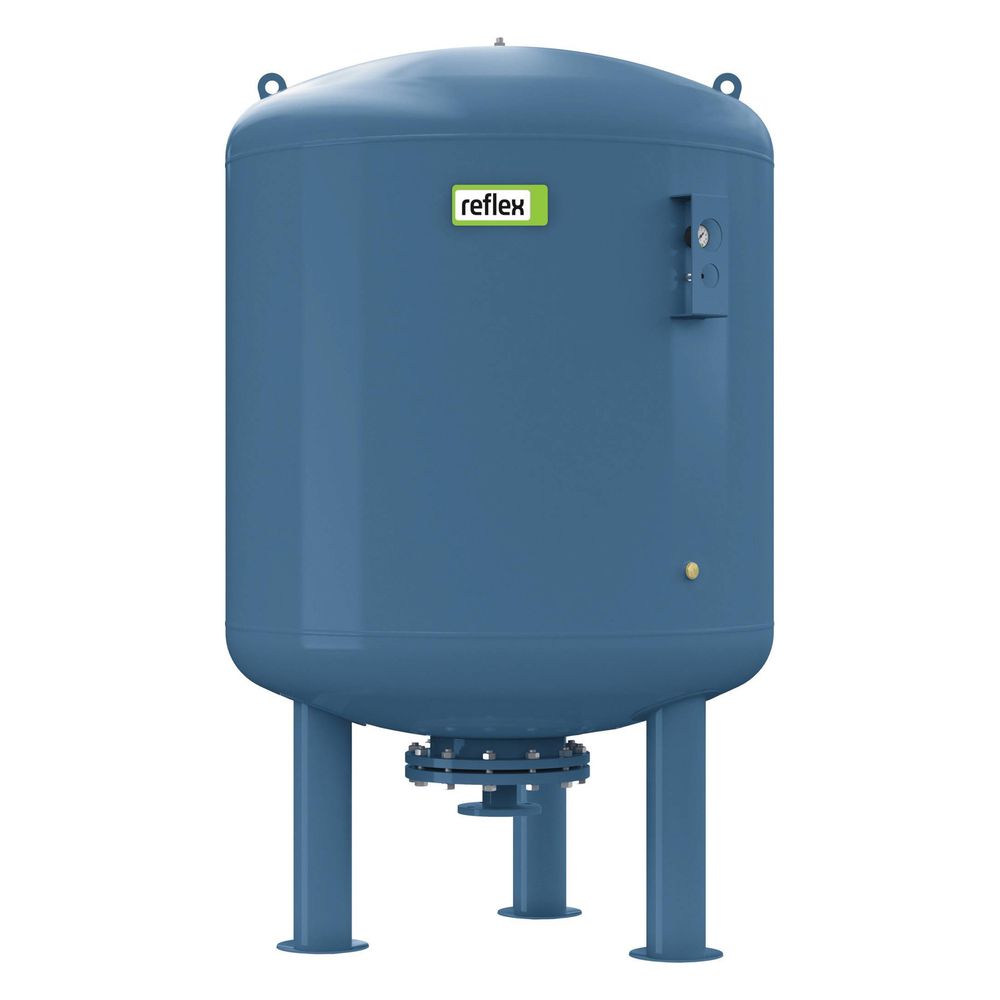

Reflex Refix DE Ausdehnungsgefäß MAG 2000, Nennvolumen 2000l, 10 bar, tauschbare Membran, mit Füßen, Blau

Der Reflex Refix DE Ausdehnungsgefäß MAG 2000 ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 2000 Litern und einem maximalen Betriebsdruck von 10 bar. Es eignet sich besonders für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen, die nicht der DIN 1988 unterliegen. Das Gefäß ist mit einer tauschbaren Vollmembran ausgestattet und verfügt über Füße für die vertikale Aufstellung.

Für welche Anwendungen ist das Refix DE Ausdehnungsgefäß geeignet?

Das Refix DE Ausdehnungsgefäß ist speziell für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 unterliegen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Durch die korrosionsgeschützten wasserberührenden Teile und die langlebige Epoxidharzbeschichtung ist es besonders für Systeme mit erhöhten Korrosionsschutzanforderungen geeignet.

Wie ist das Ausdehnungsgefäß konstruiert und welche Membran wird verwendet?

Das Gefäß ist ein nicht durchströmtes Membran-Druckausdehnungsgefäß mit einer Vollmembran nach DIN EN 13831, die ab einem Volumen von 50 Litern tauschbar ist. Die Membran besteht aus Butylkautschuk (IIR) und teilt das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster. Es ist für Frostschutzmittelzusätze von mindestens 25 bis 50 % geeignet.

Welche Ausstattungsmerkmale und Schutzfunktionen bietet das Gefäß?

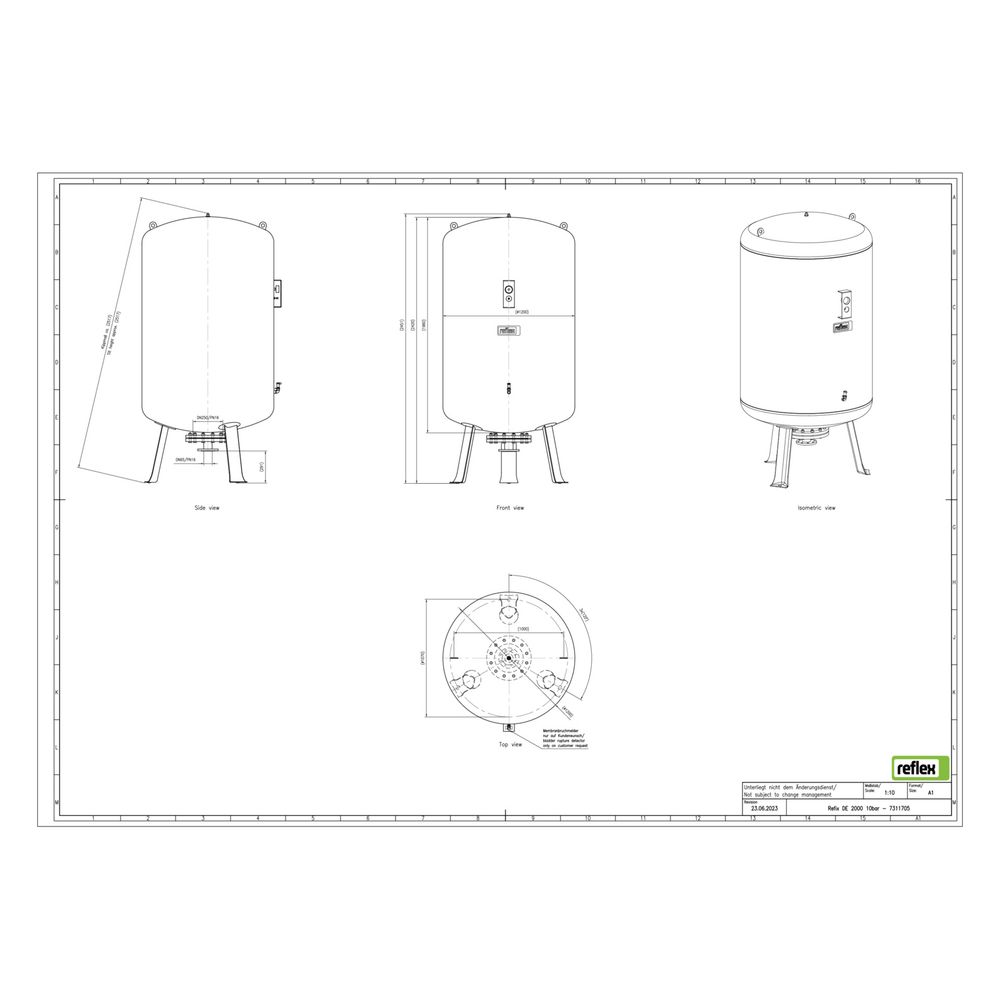

Das Ausdehnungsgefäß verfügt über ein Manometer, das durch einen Metallbügel geschützt ist, ebenso wie das Vordruckventil. Die Bauhöhe beträgt 2439 mm bei einem Durchmesser von 1200 mm. Es ist für die vertikale Aufstellung mit Füßen ausgelegt und besitzt einen Anschluss mit metrischem Außengewinde (Nenndurchmesser DN 65, Rohraußendurchmesser 76,1 mm). Die Druckstufe des Flansches ist PN 16, der Vordruck beträgt 2 bar.

Welche Betriebsbedingungen sind für das Refix DE Ausdehnungsgefäß vorgesehen?

Das Gefäß ist für eine Mediumtemperatur im Dauerbetrieb von minus 10 bis 70 Grad Celsius ausgelegt. Es ist nicht für den Einsatz in Zentralheizungen oder Kühlsystemen vorgesehen. Der maximale Arbeitsdruck beträgt 10 bar, und es ist für Glykol-Mischungen bis zu 50 % geeignet.

Technische Daten

• Nennvolumen: 2000 l
• Maximaler Arbeitsdruck: 10 bar
• Bauhöhe: 2439 mm
• Durchmesser: 1200 mm
• Anschluss: Außengewinde (metrisch), DN 65
• Rohraußendurchmesser Anschluss: 76,1 mm
• Membranwerkstoff: Butylkautschuk (IIR)
• Vordruck: 2 bar
• Druckstufe Flansch: PN 16
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Max. Glykol-Mischung: 50 %

Das Reflex Refix DE Ausdehnungsgefäß MAG 2000 bietet eine robuste und korrosionsgeschützte Lösung für Wassersysteme mit erhöhten Anforderungen an den Korrosionsschutz. Mit einem Nennvolumen von 2000 Litern und einem maximalen Betriebsdruck von 10 bar ist es für vielfältige Anwendungen in Feuerlösch-, Brauch- und Betriebswassersystemen geeignet und überzeugt durch seine tauschbare Vollmembran und die geschützte Manometer- und Ventiltechnik.
