Reflex Refix C-DE Ausdehnungsgefäß MAG 12, Nennvolumen 12l, 10 bar, Diskusform, Edelstahl-Anschluss, Blau

Der Reflex Refix C-DE Ausdehnungsgefäß MAG 12 ist ein vertikales Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 12 Litern und einem maximalen Betriebsdruck von 10 bar. Das blau lackierte Flachgefäß in Diskusform eignet sich für Heizungs-, Wärmepumpen-, Kühlungs- und Solaranwendungen sowie für Betriebswasseranlagen, die nicht den Anforderungen der DIN 1988 unterliegen. Dank seines Edelstahl-Gewindeanschlusses ist es korrosionsbeständig und langlebig.

Für welche Anwendungen ist das Reflex Refix C-DE Ausdehnungsgefäß geeignet?

Das Ausdehnungsgefäß ist speziell für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 entsprechen, wie beispielsweise Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen oder Wärmequellenanlagen. Es ist sowohl für Heizungs- als auch für Kühlanwendungen geeignet und kann in Systemen mit Frostschutzmittelzusatz von 25 bis 50 Prozent eingesetzt werden.

Wie ist das Ausdehnungsgefäß konstruiert und welche Materialien werden verwendet?

Das Gefäß verfügt über eine nicht tauschbare Butyl-Vollmembran (IIR), die den Wasserraum zuverlässig von der statischen Gasfüllung trennt. Die Membran ist nach DIN EN 13831 gefertigt. Die wasserberührenden Teile sind korrosionsgeschützt, und die Außenbeschichtung besteht aus langlebigem Epoxidharz. Der Anschluss erfolgt über ein metrisches Außengewinde aus Edelstahl, das eine hohe Beständigkeit gegen Korrosion bietet.

Welche technischen Eigenschaften und Betriebsparameter sind zu beachten?

Das Ausdehnungsgefäß ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und hat einen Vordruck von 4 bar. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt 1/2 Zoll (15 mm), mit einem Rohraußendurchmesser von 21,3 mm. Das Gefäß ist vertikal zu platzieren und nicht durchströmt, was bedeutet, dass das Medium nicht direkt durch die Membran fließt.

Technische Daten

• Nennvolumen: 12 l
• Maximaler Betriebsdruck: 10 bar
• Farbe: Blau

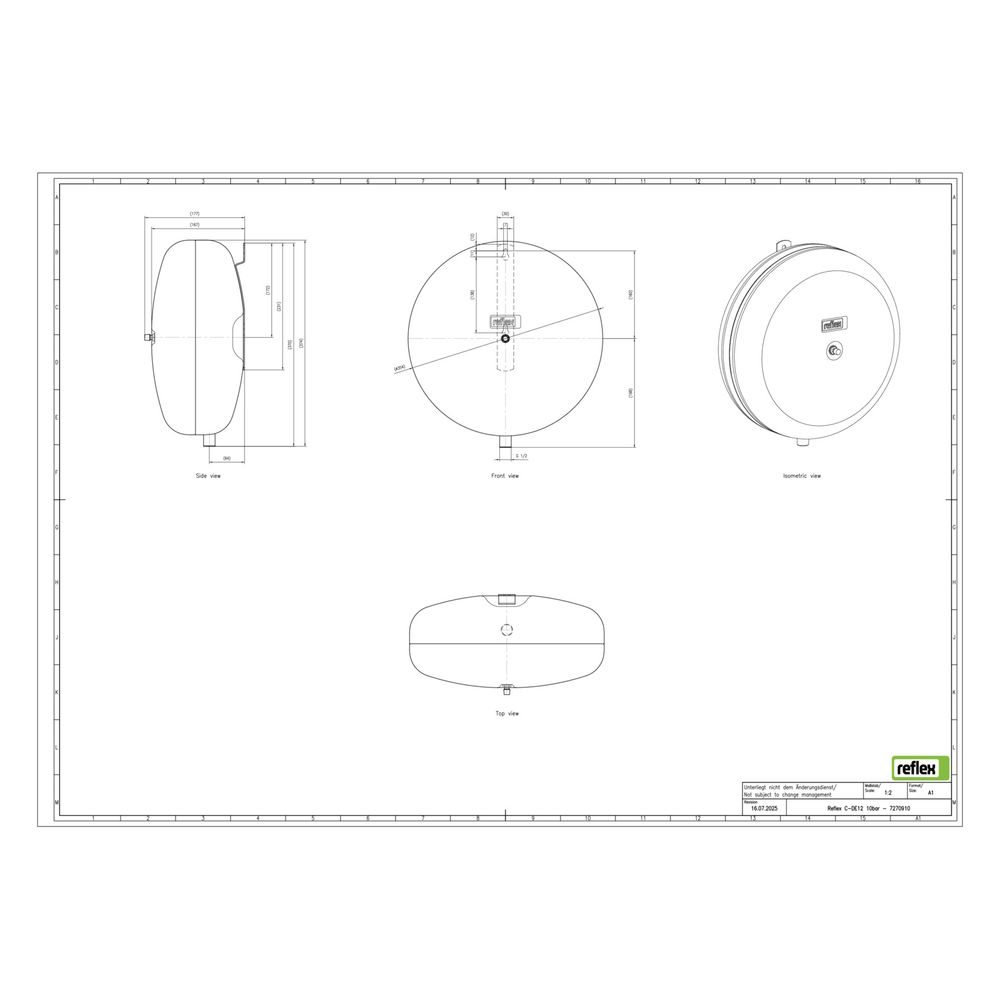

• Bauhöhe: 374 mm
• Durchmesser: 354 mm
• Anschluss: Außengewinde (metrisch), 1/2 Zoll (15 mm)
• Werkstoff Membran: Butylkautschuk (IIR)
• Vordruck: 4 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Maximaler Glykolanteil: 50 %
• Platzierung: Vertikal

Das Reflex Refix C-DE Ausdehnungsgefäß MAG 12 bietet eine zuverlässige Trennung von Wasser- und Gasraum durch die hochwertige Butyl-Vollmembran und ist für vielfältige Heizungs- und Kühlanwendungen geeignet. Mit einem Nennvolumen von 12 Litern und einem maximalen Betriebsdruck von 10 bar erfüllt es die Anforderungen an langlebige und korrosionsgeschützte Ausdehnungsgefäße für moderne Wassersysteme.
