Reflex Refix DT Ausdehnungsgefäß MAG 800, Nennvolumen 800l, 16 bar, Duo-Flansch DN 80

Das Reflex Refix DT Ausdehnungsgefäß MAG 800 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 800 Litern und einem maximalen Betriebsdruck von 16 bar. Es ist speziell für den Einsatz in Kaltwasseranlagen wie Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert. Die Ausführung mit Duo-Flansch DN 80 ermöglicht eine optimale Durchströmung und hygienische Wasserführung gemäß DIN 1988.

Wie sorgt das Refix DT für hohe Hygiene und Sicherheit?

Das Gefäß ist mit einer austauschbaren Vollmembran aus Butylkautschuk (IIR) ausgestattet, die nach den Richtlinien DIN EN 13831, DIN 4807 T5, KTW-C und W 270 gefertigt und geprüft ist. Die Innen- und Außenbeschichtung besteht aus langlebiger Epoxidharzbeschichtung nach KTW-A, die den Anforderungen an Trinkwasserhygiene entspricht. Die durchströmte Bauweise ermöglicht eine kontinuierliche Wasserzirkulation, was die Hygieneanforderungen nach DIN 1988 unterstützt. Das Gefäß ist SVGW geprüft und zugelassen.

Welche Anschluss- und Ausstattungsmerkmale bietet das MAG 800?

Das Ausdehnungsgefäß verfügt über einen Duo-Flanschanschluss DN 80 mit Außengewinde (metrisch) und einer Druckstufe PN 16. Es ist mit einem Manometer sowie einem Vordruckventil ausgestattet, die durch einen Metallbügel geschützt sind. Die Konstruktion beinhaltet eine Muffe für einen optionalen Membranbruchmelder. Das Gefäß ist für die vertikale Aufstellung mit Füßen vorgesehen und nicht für den Einsatz in Zentralheizungen oder Kühlanlagen geeignet.

Nach welchen Normen und Richtlinien ist das Refix DT gebaut?

Das Ausdehnungsgefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708, AD 2000 sowie der Druckgeräterichtlinie 2014/68/EU. Es ist für den Einsatz in Kaltwasserleitungen ausgelegt und erfüllt die Elastomerleitlinie sowie die W 270 für Membranen. Die Montage- und Bedienungsanleitung ist zu beachten, insbesondere hinsichtlich der zulässigen Einsatzbedingungen und der maximalen Mediumtemperatur von -10 bis 70 °C.

Welche Einsatzbereiche und Besonderheiten zeichnen das Reflex MAG 800 aus?

Das Gefäß ist für Großanlagen im Trinkwasserbereich konzipiert und eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen. Es ist ausschließlich für Kaltwasser geeignet und nicht für Glykolmischungen oder Kühlanwendungen. Die durchströmte Bauweise und die hochwertige Membran tragen zu einer langen Lebensdauer und hygienischen Sicherheit bei. Zudem besteht keine Bewilligungspflicht gemäß Schweizer Richtlinien bei den angegebenen Betriebsparametern.

Technische Daten

• Nennvolumen: 800 l
• Maximaler Betriebsdruck: 16 bar
• Anschluss: Duo-Flansch DN 80, Außengewinde (metrisch)
• Membranwerkstoff: Butylkautschuk (IIR)
• Mediumtemperatur: -10 bis 70 °C
• Vordruck: 2 bar

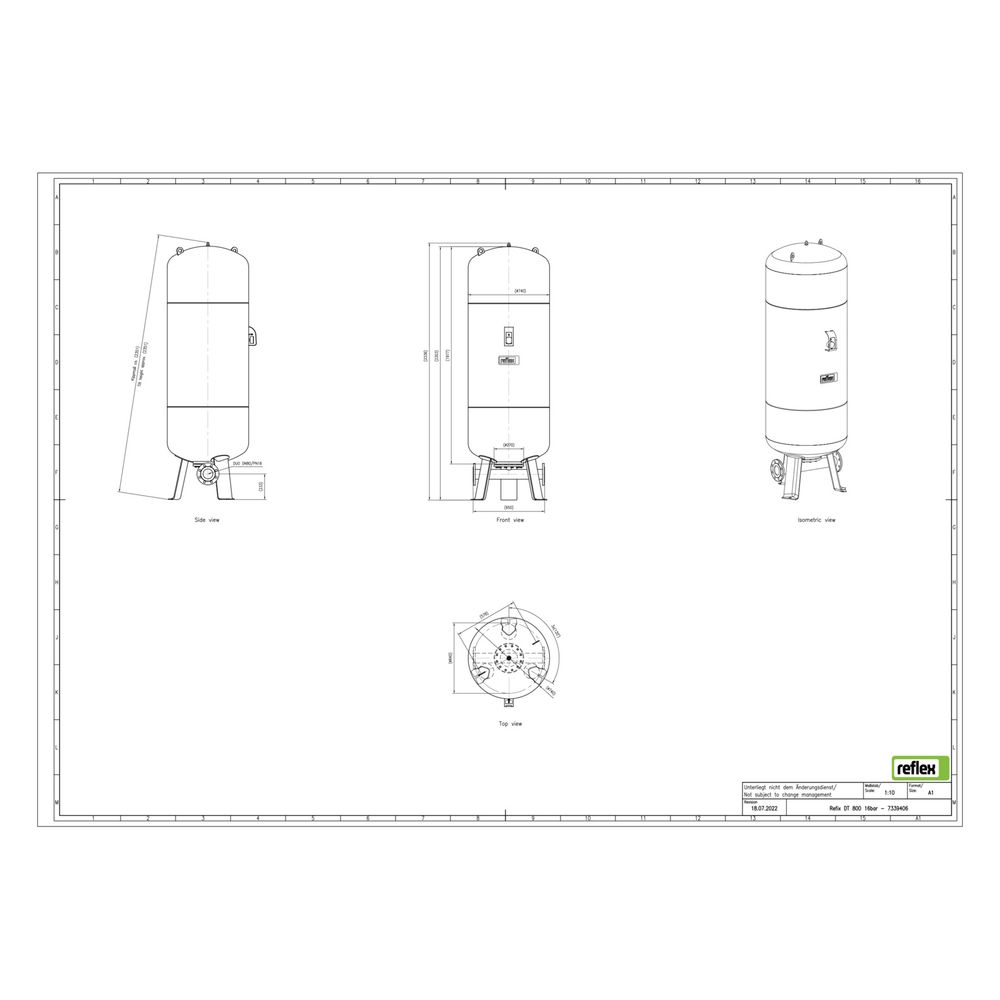

• Bauhöhe: 2336 mm
• Durchmesser: 740 mm
• Kippmaß: 2366 mm
• Platzierung: vertikal mit Füßen
• Beschichtung: Innen und außen Epoxidharz nach KTW-A
• Manometer: integriert und geschützt

Das Reflex Refix DT Ausdehnungsgefäß MAG 800 bietet eine zuverlässige und hygienische Lösung für Kaltwasseranlagen mit einem hohen Nennvolumen von 800 Litern und einem Betriebsdruck von bis zu 16 bar. Die robuste Membran und die durchströmte Bauweise sorgen für eine lange Lebensdauer und optimale Wasserqualität, was es zu einer geeigneten Wahl für anspruchsvolle Trinkwasser- und Druckerhöhungsanlagen macht.

Lieferumfang

• 1x Reflex Refix DT Ausdehnungsgefäß
• 1x Duo-Flanschanschlussstück mit Durchströmungseinrichtung
