Reflex Refix DT Ausdehnungsgefäß MAG 200, Nennvolumen 200l, 16 bar, Duo-Flansch DN 80
Der Reflex Refix DT Ausdehnungsgefäß MAG 200 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 200 Litern und einem maximalen Betriebsdruck von 16 bar. Speziell entwickelt für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen, erfüllt es hohe hygienische Anforderungen gemäß DIN 1988 und ist ausschließlich für Kaltwasseranlagen geeignet. Die grüne Ausführung mit Duo-Flansch DN 80 ermöglicht eine flexible und leistungsstarke Integration in Großanlagen.
Wie sorgt das Refix DT für hohe Hygiene und Sicherheit?
Das Ausdehnungsgefäß ist durchströmt, was eine kontinuierliche Wasserzirkulation sicherstellt und somit den hygienischen Anforderungen nach DIN 1988 entspricht. Die Membran besteht aus Butylkautschuk (IIR) und ist nach der Elastomerleitlinie sowie den Richtlinien W 270 und KTW-C geprüft. Innen- und Außenbeschichtung sind gemäß KTW-A ausgeführt, was die Langlebigkeit und Korrosionsbeständigkeit des Gefäßes unterstützt. Zudem ist das Gefäß SVGW geprüft und zugelassen, was die Eignung für den Einsatz in Trinkwasseranlagen bestätigt.
Welche Anschluss- und Ausstattungsmerkmale bietet das MAG 200?
Das Gefäß verfügt über einen Duo-Flanschanschluss DN 80 mit Außengewinde (metrisch) und ist mit einer Durchströmungseinrichtung ausgestattet. Es ist mit einem Manometer und einem Vordruckventil versehen, die durch einen Metallbügel geschützt sind. Die Flowjet-Durchströmungsarmatur inklusive Absperrung und Entleerung ist bis zu einer Rohrgröße von Rp 1 1/4' integriert. Für optionale Erweiterungen ist eine Muffe für einen Membranbruchmelder vorhanden.
Für welche Einsatzbereiche ist das Ausdehnungsgefäß geeignet?
Das Refix DT MAG 200 ist ausschließlich für Kaltwasserleitungen konzipiert und eignet sich ideal für den Einsatz in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen in Großanlagen. Es ist nicht für den Einsatz in Zentralheizungen oder Kühlanlagen vorgesehen. Die Montage erfolgt vertikal, wobei das Gefäß mit Füßen ausgestattet ist, um eine stabile Aufstellung zu ermöglichen.
Welche Normen und Richtlinien erfüllt das Produkt?
Das Ausdehnungsgefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708 sowie AD 2000 und ist nach der Druckgeräterichtlinie 2014/68/EU zugelassen. Die Membran ist austauschbar und erfüllt die Normen DIN EN 13831, DIN 4807 T5 sowie die Anforderungen der DVGW-Registernummer NW-0411AT2534. Die Beschichtungen und Materialien sind auf die Anforderungen für Trinkwasseranlagen abgestimmt.
Technische Daten
- Nennvolumen: 200 l
- Maximaler Betriebsdruck: 16 bar
- Anschluss: Duo-Flansch DN 80, Außengewinde (metrisch)
- Membranwerkstoff: Butylkautschuk (IIR)
- Farbe: grün

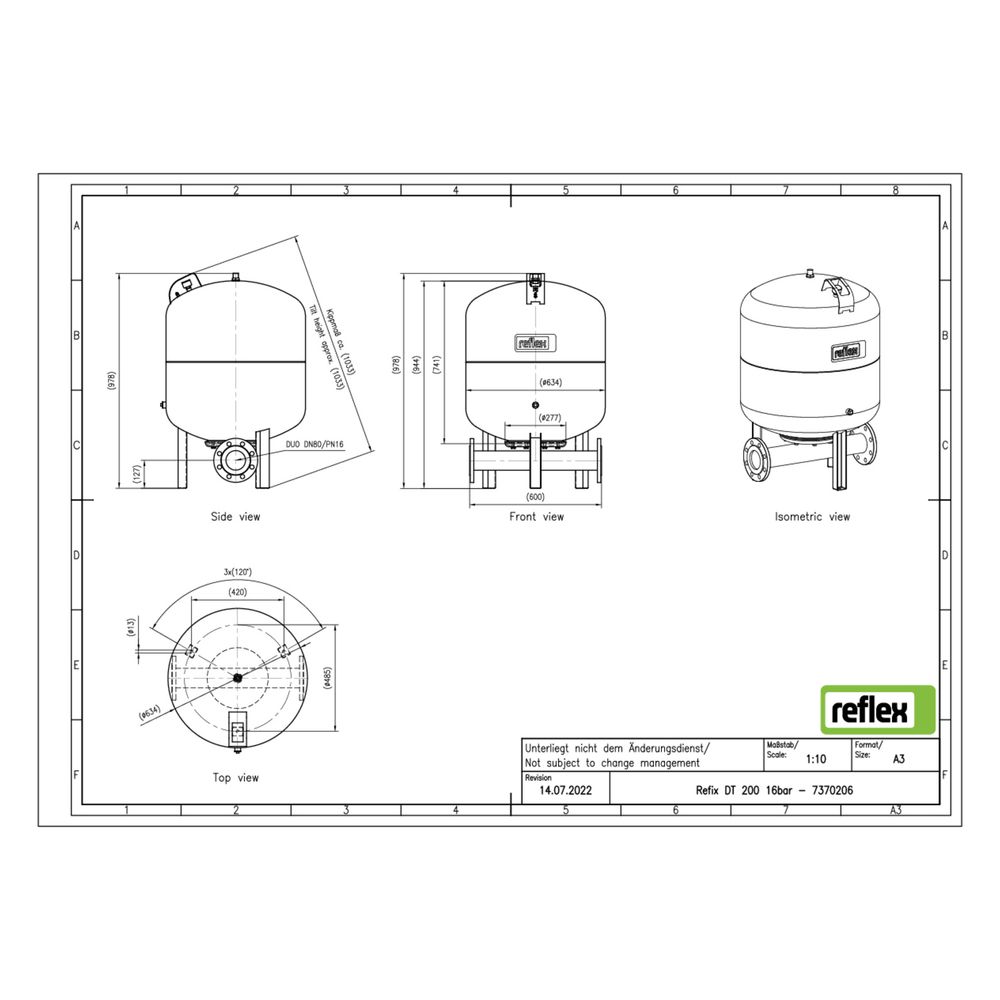

- Bauhöhe: 973 mm
- Durchmesser: 634 mm
- Kippmaß: 1033 mm
- Vordruck: 4 bar
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Platzierung: vertikal
Das Reflex Refix DT Ausdehnungsgefäß MAG 200 bietet eine zuverlässige und hygienische Lösung für Kaltwasseranlagen in Großanlagen. Mit einem Nennvolumen von 200 Litern und einem maximalen Betriebsdruck von 16 bar erfüllt es anspruchsvolle technische und hygienische Anforderungen. Die robuste Membran und die hochwertige Beschichtung sorgen für eine lange Lebensdauer und sichere Funktion im Betrieb.
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DT |
| Hersteller-Produktgruppe | Refix DT |
| Hersteller-Artikelnummer | 7370206 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7370206 |
| Bauhöhe | 973,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 634,00 |
| EAN-13 | 4036705080289 |
| Farbe | grün |
| Geeignet für Kühlen | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Zentralheizung | nein |
| Gewicht | 67 kg |
| Kippmaß | 1033,00 |
| Max Arbeitsdruck | 16,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 80 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 88,90 |
| Vordruck | 4,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
