Beschreibung
Reflex Refix DT Ausdehnungsgefäß MAG 1000/740, Nennvolumen 1000l, 16 bar, Duo-Flansch DN 65
Der Reflex Refix DT Ausdehnungsgefäß MAG 1000/740 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 1000 Litern und einem maximalen Betriebsdruck von 16 bar. Es ist speziell für den Einsatz in Kaltwasseranlagen wie Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert. Das Gefäß verfügt über einen Duo-Flansch DN 65 und erfüllt hohe hygienische Anforderungen gemäß DIN 1988 sowie weitere relevante Normen und Richtlinien.
Wie ist das Reflex Refix DT Ausdehnungsgefäß konstruiert?
Das Ausdehnungsgefäß ist mit einer austauschbaren Vollmembran aus Butylkautschuk (IIR) ausgestattet, die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster unterteilt. Die Membran entspricht der Elastomerleitlinie und den Anforderungen der W 270 sowie DIN EN 13831, DIN 4807 T5 und ist nach KTW-C und W270 geprüft. Das Gefäß ist innen und außen mit einer langlebigen Epoxidharzbeschichtung nach KTW-A versehen, die den Korrosionsschutz sicherstellt. Manometer und Vordruckventil sind durch einen Metallbügel geschützt. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden.
Welche Anschlussmöglichkeiten und Ausstattungsmerkmale bietet das Gefäß?
Das Gefäß ist mit einem Duo-Flanschanschluss DN 65 ausgestattet, der eine Durchströmungseinrichtung integriert. Für kleinere Anschlussgrößen bis Rp 1 1/4' ist eine Flowjet-Durchströmungsarmatur mit Absperrung und Entleerung enthalten. Die Anschlüsse sind als metrisches Außengewinde ausgeführt.
Für welche Anwendungen ist das Reflex Refix DT Ausdehnungsgefäß geeignet?
Das Gefäß ist ausschließlich für Kaltwasserleitungen ausgelegt und eignet sich ideal für Großanlagen in der Trinkwassererwärmung, Wasserversorgung und Druckerhöhung. Es ist nicht für den Einsatz in Heizungsanlagen oder Kühlanwendungen vorgesehen. Die Konstruktion und die verwendeten Materialien erfüllen die Anforderungen an Hygiene und Sicherheit in Trinkwasseranlagen.
Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?
Das Gefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708, AD 2000 sowie der Druckgeräterichtlinie 2014/68/EU. Es ist SVGW geprüft und zugelassen. Zudem besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI, sofern das Produktkennzeichen PSV mal Volumen kleiner oder gleich 3000 bar mal Liter ist.
Technische Daten
- Nennvolumen: 1000 l
- Maximaler Betriebsdruck: 16 bar
- Druckstufe Flansch: PN 16
- Anschluss: Duo-Flansch DN 65 mit metrischem Außengewinde
- Membranwerkstoff: Butylkautschuk (IIR)

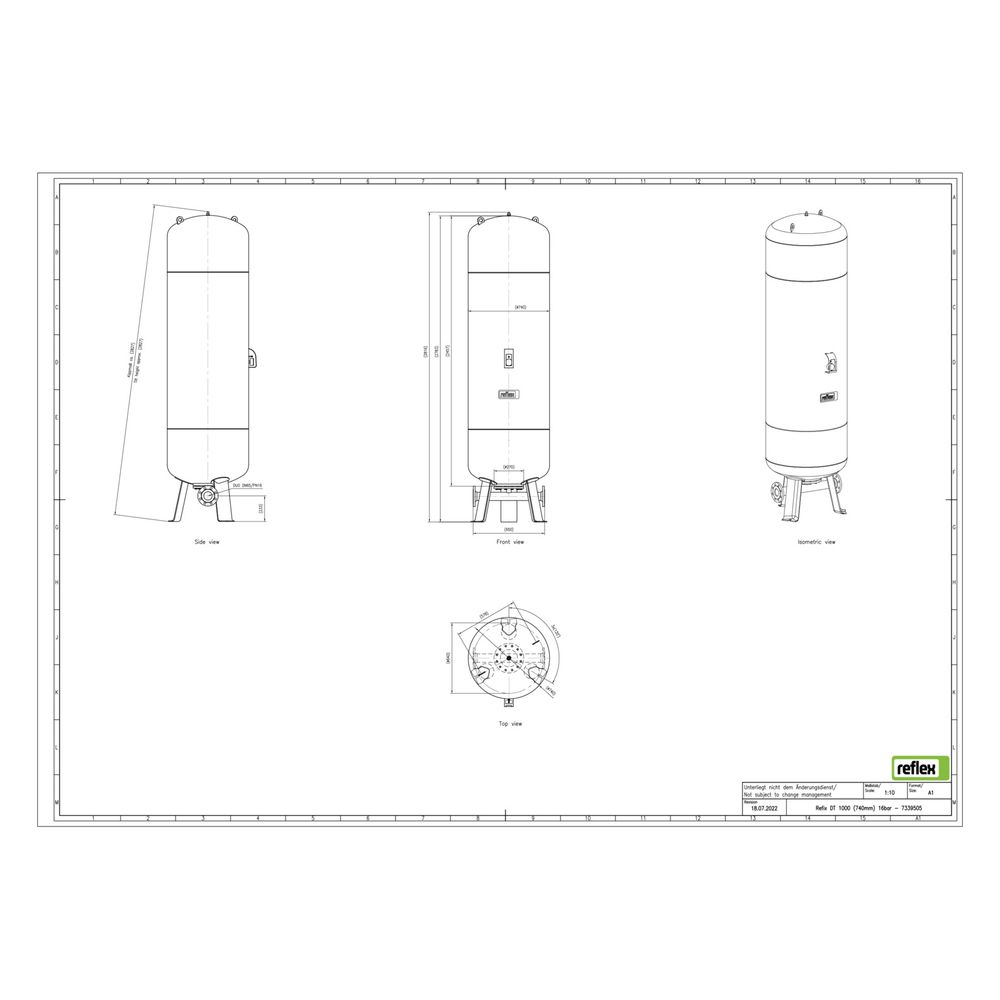

- Bauhöhe: 2816 mm
- Durchmesser: 740 mm
- Kippmaß: 2840 mm
- Vordruck: 2 bar
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Platzierung: vertikal
- Mit Manometer: ja
- Mit Füßen: ja
Das Reflex Refix DT Ausdehnungsgefäß MAG 1000/740 bietet eine hygienisch geprüfte und robuste Lösung für Kaltwasseranlagen mit einem Nennvolumen von 1000 Litern und einem maximalen Betriebsdruck von 16 bar. Die hochwertige Membran und die langlebige Beschichtung sorgen für eine sichere und langlebige Funktion in Trinkwassererwärmungs- und Druckerhöhungsanlagen.
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DT |
| Hersteller-Produktgruppe | Refix DT |
| Hersteller-Artikelnummer | 7339505 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7339505 |
| Bauhöhe | 2816,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 740,00 |
| EAN-13 | 4036705079634 |
| Farbe | grün |
| Geeignet für Kühlen | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Zentralheizung | nein |
| Gewicht | 285 kg |
| Kippmaß | 2840,00 |
| Max Arbeitsdruck | 16,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| Vordruck | 2,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
