Reflex Refix DE Ausdehnungsgefäß MAG 8, Nennvolumen 8l, 16 bar, Vollmembran, mit Befestigungslaschen, Blau

Der Reflex Refix DE Ausdehnungsgefäß MAG 8 mit einem Nennvolumen von 8 Litern und einem maximalen Arbeitsdruck von 16 bar ist ein nicht durchströmtes Membran-Druckausdehnungsgefäß. Es eignet sich für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen, die nicht der DIN 1988 unterliegen. Das Gefäß ist mit einer langlebigen blauen Epoxidharzbeschichtung versehen und verfügt über Befestigungslaschen für die vertikale Montage.

Für welche Anwendungen ist das Refix DE Ausdehnungsgefäß geeignet?

Das Ausdehnungsgefäß ist speziell für Wasserversorgungsanlagen konzipiert, die erhöhte Anforderungen an den Korrosionsschutz stellen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen. Es ist nicht für Zentralheizungen oder Kühlsysteme vorgesehen. Die Konstruktion entspricht der DIN EN 13831 und erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU. Das Gefäß ist für den Einsatz mit Frostschutzmittelzusätzen von 25 bis 50 % geeignet.

Wie ist das Ausdehnungsgefäß aufgebaut und welche Materialien werden verwendet?

Das Gefäß ist mit einer Vollmembran aus Butylkautschuk (IIR) ausgestattet, die das Wasser- und Gasvolumen trennt. Die Membran ist bei Gefäßen ab 50 Litern tauschbar, bei diesem 8-Liter-Modell jedoch fest verbaut. Die wasserberührenden Teile sind korrosionsgeschützt, und die Außenbeschichtung besteht aus langlebigem Epoxidharz. Das Gefäß ist in der Farbe Blau ausgeführt und für den vertikalen Einbau vorgesehen. Befestigungslaschen erleichtern die Montage.

Welche technischen Eigenschaften und Anschlüsse bietet das MAG 8?

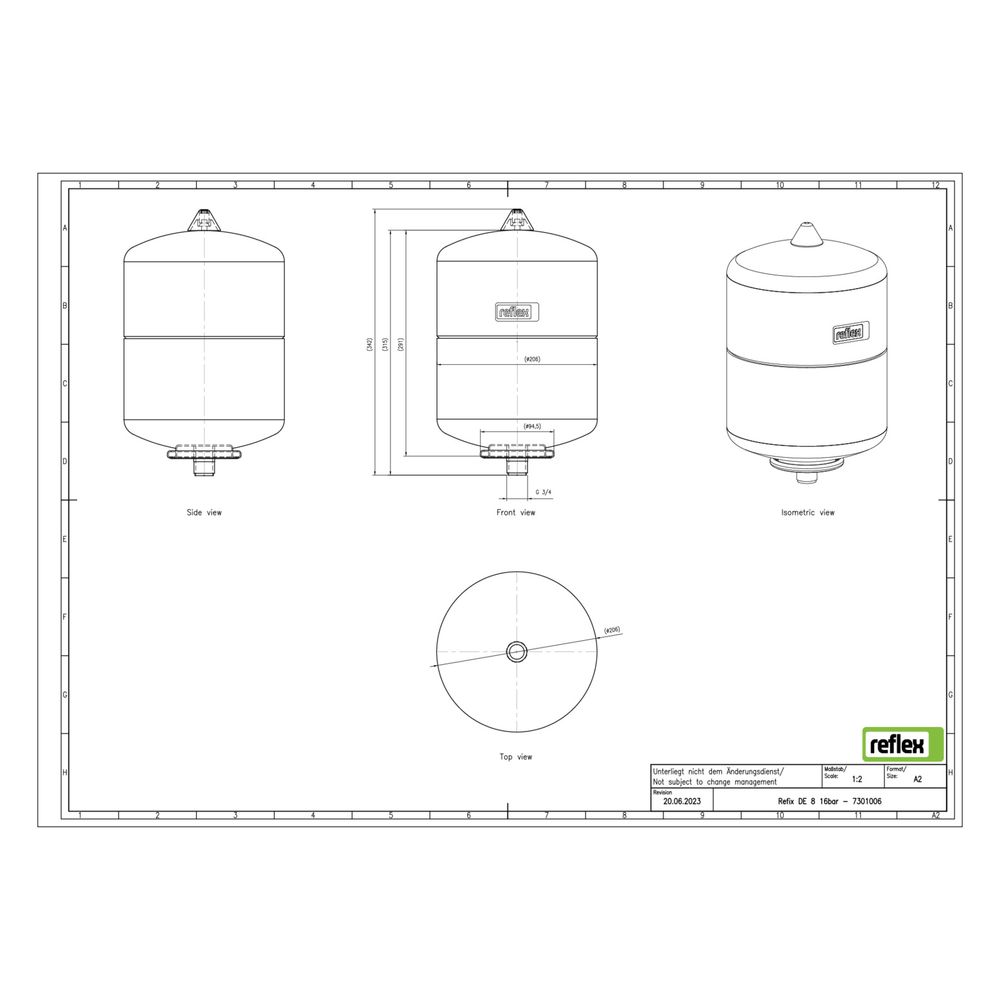

Das Ausdehnungsgefäß hat einen Durchmesser von 206 mm, eine Bauhöhe von 337 mm und ein Kippmaß von 395 mm. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 3/4 Zoll (20 mm) und einem Rohraußendurchmesser von 26,9 mm. Der Vordruck ist auf 4 bar eingestellt, und das Gefäß ist für eine Mediumtemperatur von -10 bis 70 °C ausgelegt. Es ist nicht mit einem Manometer, Sicherheitsventil oder Befestigungsmaterial ausgestattet.

Welche Schutz- und Zulassungsmerkmale besitzt das Ausdehnungsgefäß?

Das Gefäß ist nach DIN EN 13831 konstruiert und gefertigt und erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU. Die Epoxidharzbeschichtung sorgt für eine lange Lebensdauer und erhöhten Korrosionsschutz. Das Gefäß ist nicht durchströmt, was den Einsatz in Systemen mit Frostschutzmittelzusatz von mindestens 25 bis 50 % ermöglicht.

Technische Daten

• Nennvolumen: 8 l
• Maximaler Arbeitsdruck: 16 bar
• Farbe: Blau
• Bauhöhe: 337 mm
• Durchmesser: 206 mm
• Kippmaß: 395 mm
• Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
• Rohraußendurchmesser Anschluss: 26,9 mm
• Vordruck: 4 bar
• Mediumtemperatur: -10 bis 70 °C
• Membranwerkstoff: Butylkautschuk (IIR)
• Maximale Glykol-Mischung: 50 %

Das Reflex Refix DE Ausdehnungsgefäß MAG 8 bietet eine robuste und korrosionsgeschützte Lösung für Wassersysteme mit erhöhten Anforderungen. Mit einem Nennvolumen von 8 Litern und einem maximalen Arbeitsdruck von 16 bar ist es für den vertikalen Einbau in Feuerlösch-, Brauch- und Betriebswassersystemen geeignet und überzeugt durch seine langlebige Epoxidharzbeschichtung und den hochwertigen Membranwerkstoff.
