Beschreibung

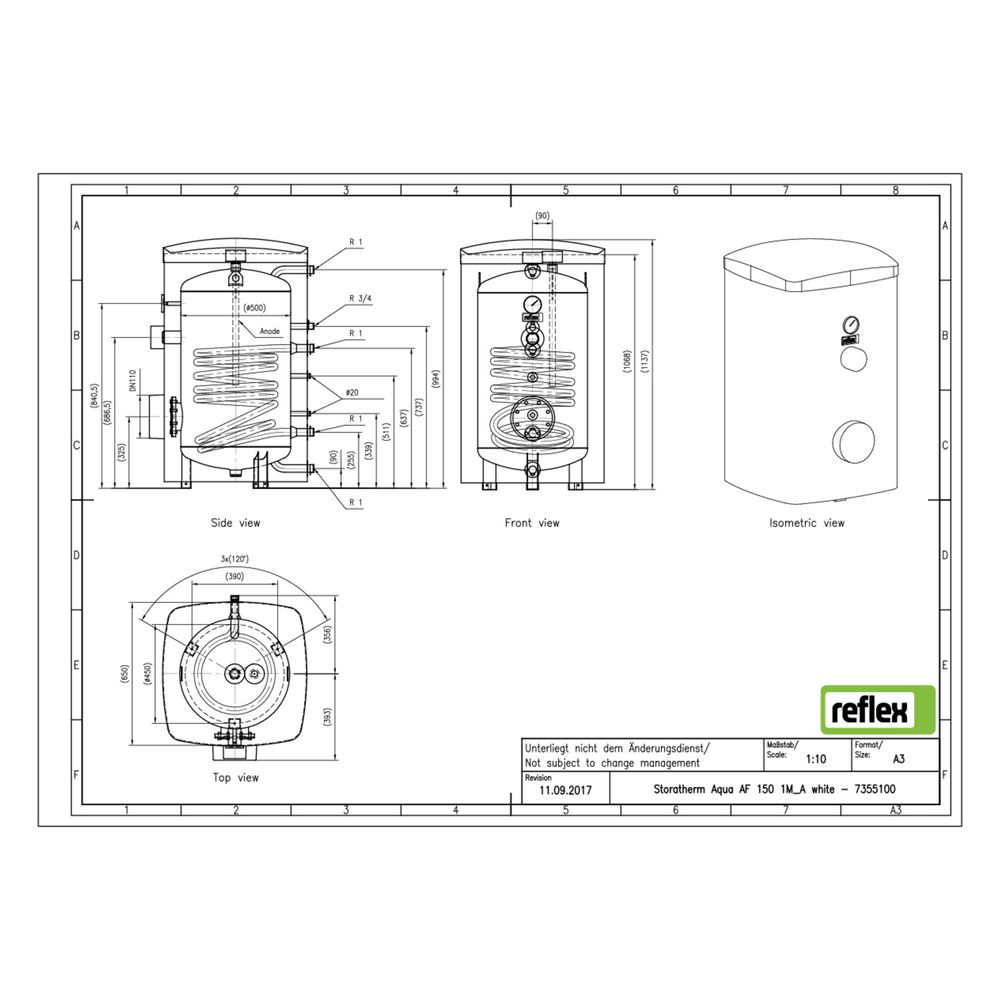

Reflex Storatherm Aqua AF 150/1M, Nenninhalt 155l, 75mm, 1 Wärmetauscher, stehend, Weiß
Der Reflex Speicherwassererwärmer Storatherm Aqua AF 150/1M ist ein stehender Warmwasserspeicher mit einem Nenninhalt von 155 Litern und einem innenliegenden Glattrohrwärmetauscher. Das weiß emaillierte Gerät eignet sich zur indirekten Erwärmung und Speicherung von Trinkwasser in Eigenheimen sowie im Wohnungs-, Gewerbe- und Industriebau. Die hygienische Beschichtung und Magnesiumanode schützen den Speicher vor Korrosion und unterstützen eine lange Lebensdauer.
Wie ist der Reflex Storatherm Aqua AF 150/1M konstruiert?
Der Speicherbehälter besteht aus Stahl S235JR+AR und ist nach DIN EN 12897 sowie der Druckgeräterichtlinie 2014/68/EU ausgelegt. Die Innenbeschichtung erfolgt gemäß DIN 4753 T3 durch eine emaillierte Schicht, die für hygienisch einwandfreies Trinkwasser sorgt. Der Speicher ist stehend ausgeführt und verfügt über eine Revisionsöffnung, ein Thermometer sowie Stellfüße für die Aufstellung. Die Wärmeübertragung erfolgt über eine innenliegende Spirale als Wärmetauscher.
Welche Dämmung und Energieeffizienz bietet der Speicher?
Der Reflex Storatherm Aqua AF 150/1M ist mit einem nicht abnehmbaren, hocheffizienten Dämmsystem ausgestattet, das der Baustoffklasse B2 nach DIN 4102-1 entspricht. Für Speicher bis 500 Liter ist die Dämmung werkseitig montiert. Das Gerät ist in der Energieeffizienzklasse A eingestuft, was auf eine gute Wärmedämmung und geringe Wärmeverluste hinweist. Die Warmhalteverluste wurden auf extern zertifizierten Prüfständen ermittelt.
Welche Anschlüsse und Betriebsparameter sind vorhanden?
Der Speicher verfügt über Anschlüsse mit einem Nenndurchmesser von 1 Zoll (25 mm) für Kaltwasser, Warmwasser und den Primärkreis. Die Zirkulationsleitung ist mit 3/4 Zoll (20 mm) dimensioniert. Der maximale Arbeitsdruck beträgt 16 bar im Primärkreis und 10 bar im Sekundärkreis. Die maximale übertragbare Leistung bei einem Temperaturhub von 80/10-45 °C liegt bei 25 kW.
Wie wird der Korrosionsschutz realisiert?
Der Speicher ist innen mit einer hygienischen Emailbeschichtung versehen und zusätzlich mit einer Magnesiumanode ausgestattet, die den Korrosionsschutz unterstützt. Diese Kombination sorgt für eine lange Lebensdauer und die Einhaltung der Trinkwasserhygiene.
Welche Maße und Aufstellungsbedingungen gelten für den Speicher?
Der Reflex Storatherm Aqua AF 150/1M hat eine Bauhöhe von 1141 mm, eine Bautiefe von 747 mm und eine Baulänge von 650 mm. Das Kippmaß beträgt 1303 mm. Der Speicher ist für die vertikale Aufstellung vorgesehen und verfügt über Stellfüße zur sicheren Positionierung.
Technische Daten
- Nenninhalt: 155 Liter
- Bauhöhe: 1141 mm
- Bautiefe: 747 mm
- Baulänge: 650 mm
- Kippmaß: 1303 mm
- Werkstoff: Stahl S235JR+AR
- Oberflächenschutz: Emailliert nach DIN 4753 T3
- Energieeffizienzklasse: A
- Max. Arbeitsdruck primär: 16 bar
- Max. Arbeitsdruck sekundär: 10 bar
- Nenndurchmesser Anschlüsse (Kalt-/Warmwasser, Primär): 1 Zoll (25 mm)
- Nenndurchmesser Zirkulationsleitung: 3/4 Zoll (20 mm)
- Max. übertragbare Leistung (80/10-45 °C): 25 kW
Der Reflex Storatherm Aqua AF 150/1M bietet eine zuverlässige und hygienische Lösung zur indirekten Trinkwassererwärmung mit einem effizienten Wärmetauscher und hochwertiger Dämmung. Mit einem Nenninhalt von 155 Litern und einer Leistung von 25 kW eignet sich der Speicher für den Einsatz in Wohngebäuden und kleineren Gewerbeanlagen, die eine energiesparende Warmwasserversorgung benötigen.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Storatherm Aqua |
| Hersteller-Produktgruppe | Storatherm Aqua |
| Hersteller-Artikelnummer | 7355100 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-7355100 |
| Bauhöhe | 1141,00 |
| Baulänge | 650,00 |
| Bautiefe | 747,00 |
| Doppelte Trennung | nein |
| EAN-13 | 4036705148835 |
| Energieeffizienzklasse | A |
| Gewicht | 67 kg |
| Inhalt | 155,00 |
| Kippmaß | 1303,00 |
| Max Arbeitsdruck primär | 16,00 |
| Max Arbeitsdruck sekundär | 10,00 |
| Max übertragbare Leistung 80/10-45 | 25,00 |
| Mit Druckreduzierventil | nein |
| Mit Manometer | nein |
| Mit Reinigungsöffnung | ja |
| Mit Thermometer | ja |
| Nenndurchmesser Kaltwasseranschluss | 1 Zoll (25) |
| Nenndurchmesser primär | 1 Zoll (25) |
| Nenndurchmesser Warmwasseranschluss | 1 Zoll (25) |
| Nenndurchmesser Zirkulationsleitung | 3/4 Zoll (20) |
| Oberflächenschutz Gefäß | emailliert |
| Platzierung vertikal | ja |
| Schutzanode | ja |
| Wandaufstellung | nein |
| Werkstoff des Boilers | Stahl |
| Wärmeübertragung | Spirale |
| WEEE-Nr. | DE30666633 |
