Beschreibung
Reflex Refix DT Ausdehnungsgefäß MAG 300, Nennvolumen 300l, 10 bar, Duo-Flansch DN 65
Der Reflex Refix DT Ausdehnungsgefäß MAG 300 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 300 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für den Einsatz in Kaltwasseranlagen wie Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert. Das Gefäß verfügt über einen Duo-Flansch DN 65 und erfüllt hohe hygienische Anforderungen gemäß DIN 1988 sowie weitere relevante Normen und Richtlinien.
Wie ist das Reflex Refix DT Ausdehnungsgefäß konstruiert?
Das Ausdehnungsgefäß ist mit einer austauschbaren Vollmembran aus Butylkautschuk (IIR) ausgestattet, die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster unterteilt. Die Membran entspricht der Elastomerleitlinie und den Anforderungen der W 270 sowie DIN EN 13831 und DIN 4807 T5. Das Gefäß ist innen und außen mit einer langlebigen Epoxidharzbeschichtung nach KTW-A beschichtet, die den hygienischen Anforderungen für Trinkwasser gerecht wird. Ein Duo-Flanschanschluss mit integrierter Durchströmungseinrichtung sorgt für eine optimale Leistungsanpassung.
Welche Funktionen und Ausstattungsmerkmale bietet das Gefäß?
Das Gefäß ist mit einem Flowjet-Durchströmungsarmatur ausgestattet, der Absperrung und Entleerung ermöglicht. Manometer und Vordruckventil sind durch einen Metallbügel geschützt, um die Betriebssicherheit zu erhöhen. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden. Das Ausdehnungsgefäß ist ausschließlich für Kaltwasserleitungen geeignet und wurde nach den Richtlinien für Druckgeräte (2014/68/EU) sowie weiteren Normen wie VDI 4708 und AD 2000 gebaut und geprüft.
Für welche Anwendungen ist das Reflex Refix DT Ausdehnungsgefäß geeignet?
Das Gefäß ist ideal für Großanlagen im Bereich Trinkwassererwärmung, Wasserversorgung und Druckerhöhung. Es eignet sich ausschließlich für Kaltwasseranlagen und ist nicht für den Einsatz in Heizungs- oder Kühlanlagen vorgesehen. Die hygienische Konstruktion und die geprüften Materialien sorgen für eine sichere Nutzung in Trinkwasserinstallationen.
Welche Normen und Zulassungen erfüllt das Produkt?
Das Ausdehnungsgefäß entspricht den Anforderungen der DIN EN 13831, DIN 4807 T5, VDI 4708 und AD 2000. Es ist SVGW geprüft und zugelassen sowie konform mit der Druckgeräterichtlinie 2014/68/EU. Zudem besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI bei den angegebenen Betriebsparametern.
Technische Daten
- Nennvolumen: 300 l
- Maximaler Betriebsdruck: 10 bar
- Anschluss: Duo-Flansch DN 65, Außengewinde (metrisch)

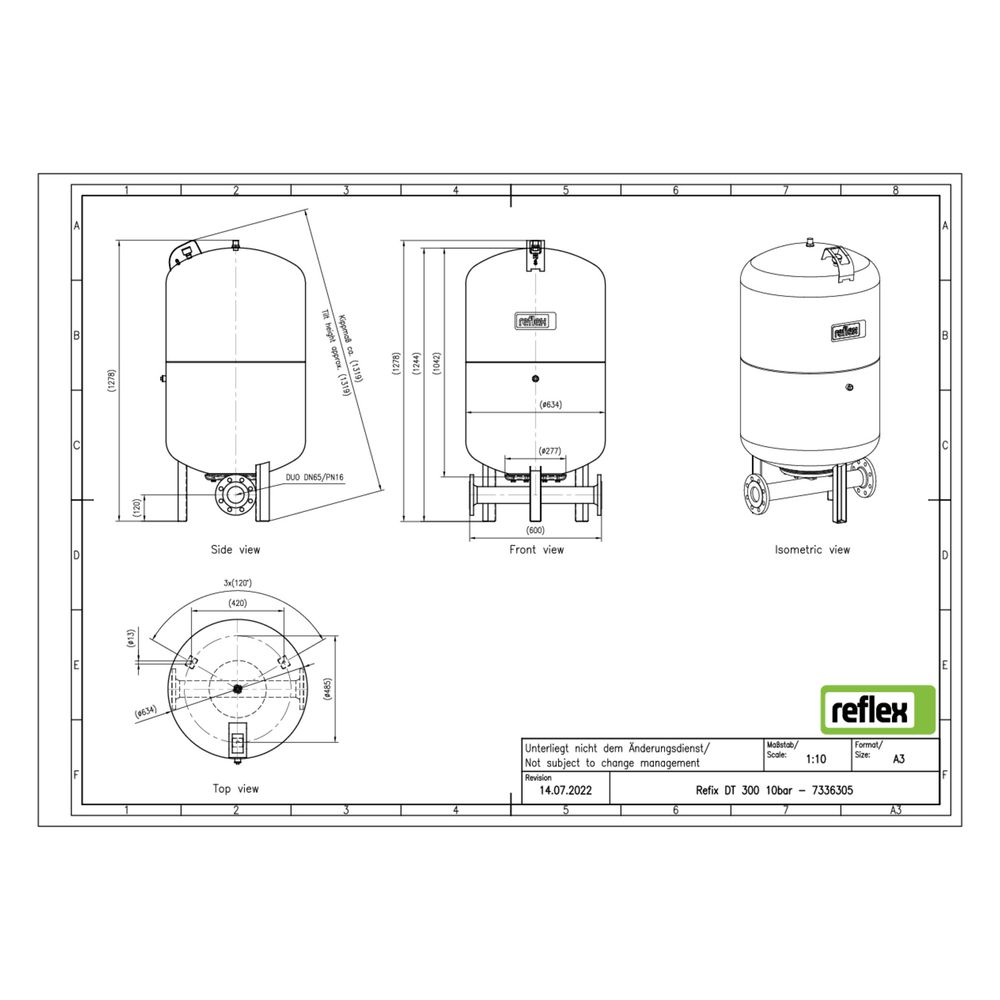

- Bauhöhe: 1273 mm
- Durchmesser: 634 mm
- Kippmaß: 1319 mm
- Vordruck: 4 bar
- Membranwerkstoff: Butylkautschuk (IIR)
- Temperaturbereich Medium: -10 bis 70 °C
- Beschichtung: Innen und außen Epoxidharz nach KTW-A
- Manometer: Integriert und durch Metallbügel geschützt
- Platzierung: Vertikal mit Füßen
Das Reflex Refix DT Ausdehnungsgefäß MAG 300 bietet eine hygienische und robuste Lösung für Kaltwasseranlagen mit einem Nennvolumen von 300 Litern und einem Betriebsdruck von bis zu 10 bar. Die hochwertige Membran und die geprüften Materialien sorgen für eine sichere und langlebige Funktion in Trinkwassererwärmungs- und Druckerhöhungsanlagen.
Lieferumfang
- 1x Reflex Refix DT Ausdehnungsgefäß MAG 300
- 1x Duo-Flanschanschlussstück mit Durchströmungseinrichtung
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DT |
| Hersteller-Produktgruppe | Refix DT |
| Hersteller-Artikelnummer | 7336305 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7336305 |
| Bauhöhe | 1273,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 634,00 |
| EAN-13 | 4036705079320 |
| Farbe | grün |
| Geeignet für Kühlen | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Zentralheizung | nein |
| Gewicht | 85 kg |
| Kippmaß | 1319,00 |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| Vordruck | 4,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
