Reflex Refix DT Ausdehnungsgefäß MAG 2000, Nennvolumen 2000l, 16 bar, Duo-Flansch DN 65

Das Reflex Refix DT Ausdehnungsgefäß MAG 2000 mit einem Nennvolumen von 2000 Litern und einem maximalen Betriebsdruck von 16 bar ist speziell für den Einsatz in Kaltwasseranlagen konzipiert. Es eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Die Duo-Flanschanschlüsse DN 65 ermöglichen eine flexible und leistungsstarke Integration in Großanlagen.

Wie ist das Ausdehnungsgefäß konstruiert und welche Materialien werden verwendet?

Das Gefäß verfügt über eine durchströmte Vollmembran aus Butylkautschuk (IIR), die nach den Normen DIN EN 13831, DIN 4807 T5 sowie den Richtlinien KTW-C und W 270 gefertigt und geprüft ist. Die Innen- und Außenbeschichtung besteht aus langlebiger Epoxidharzbeschichtung gemäß KTW-A, die den Korrosionsschutz sicherstellt. Die Membran ist austauschbar, was die Wartung und Langlebigkeit des Gefäßes unterstützt.

Welche Anschluss- und Ausstattungsmerkmale bietet das Refix DT 2000?

Das Ausdehnungsgefäß ist mit einem Duo-Flanschanschluss DN 65 ausgestattet, der eine Durchströmungseinrichtung integriert. Zusätzlich ist ein Manometer vorhanden, das durch einen Metallbügel geschützt ist. Das Gefäß verfügt über eine Muffe für einen optionalen Membranbruchmelder sowie ein Vordruckventil, ebenfalls durch Metallbügel geschützt. Die Montage erfolgt vertikal, und das Gefäß ist mit Füßen ausgestattet, jedoch ohne Befestigungsmaterial.

Für welche Einsatzbereiche und Medien ist das Gefäß geeignet?

Das Refix DT 2000 ist ausschließlich für Kaltwasserleitungen ausgelegt und nicht für den Einsatz in Heizungs- oder Kühlanlagen geeignet. Die maximale Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius.

Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?

Das Gefäß entspricht den Anforderungen der DIN EN 13831, VDI 4708 und AD 2000. Es ist als Druckgerät gemäß der Richtlinie 2014/68/EU zugelassen. Die Membran ist nach DIN 4807 T5 geprüft und trägt die DVGW-Registriernummer NW-0411AT2534. Das Produkt ist gemäß Schweizer Richtlinie SWKI HE301-01 und SVTI von einer Bewilligungspflicht befreit, sofern das Produktkennzeichen PSV mal VN kleiner oder gleich 3000 bar mal Liter ist.

Technische Daten

• Nennvolumen: 2000 l
• Maximaler Betriebsdruck: 16 bar
• Anschluss: Duo-Flansch DN 65
• Membranwerkstoff: Butylkautschuk (IIR)
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C

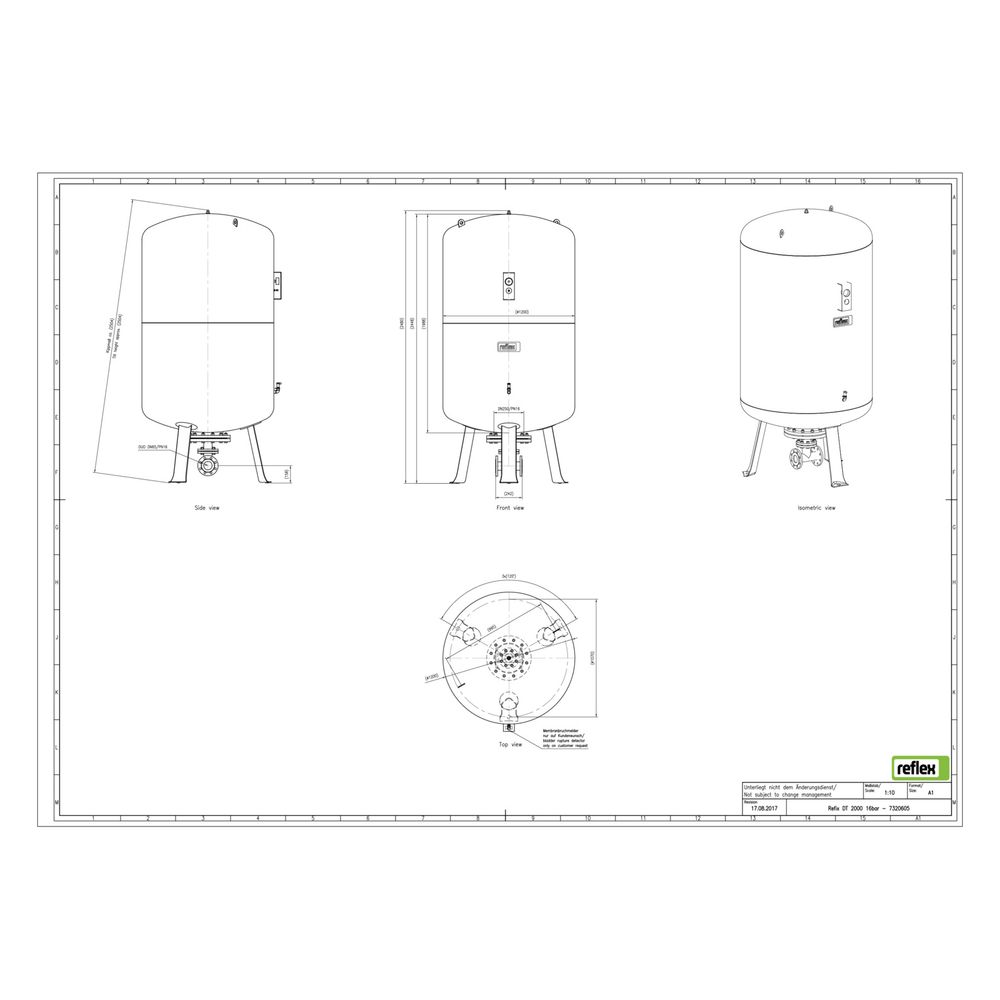

• Bauhöhe: 2455 mm
• Durchmesser: 1200 mm
• Vordruck: 2 bar
• Platzierung: vertikal
• Mit Manometer: ja
• Mit Füßen: ja

Das Reflex Refix DT Ausdehnungsgefäß MAG 2000 bietet eine hygienisch geprüfte und robuste Lösung für Großanlagen in der Trinkwassertechnik. Mit einem Nennvolumen von 2000 Litern und einem Betriebsdruck von 16 bar sorgt es für eine zuverlässige Druckkompensation in Kaltwasserleitungen und überzeugt durch seine langlebige Membran und hochwertige Beschichtung.
