Reflex Refix DE Ausdehnungsgefäß MAG 80, Nennvolumen 80l, 16 bar, tauschbare Membran, mit Füßen, Blau

Das Reflex Refix DE Ausdehnungsgefäß MAG 80 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 80 Litern und einem maximalen Arbeitsdruck von 16 bar. Es ist in der Farbe Blau ausgeführt und eignet sich für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen, die nicht der DIN 1988 unterliegen. Das Gefäß verfügt über eine tauschbare Vollmembran ab 50 Litern und ist mit Füßen für eine stabile vertikale Aufstellung ausgestattet.

Für welche Anwendungen ist das Refix DE 80 geeignet?

Das Refix DE 80 ist speziell für Wasserversorgungsanlagen konzipiert, die erhöhte Anforderungen an den Korrosionsschutz stellen, wie Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen und Wärmequellenanlagen. Es ist nicht für Zentralheizungen oder Kühlsysteme geeignet. Die Konstruktion entspricht der DIN EN 13831 und erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU.

Wie ist das Ausdehnungsgefäß konstruiert?

Das Gefäß ist mit einer nicht durchströmten Vollmembran aus Butylkautschuk (IIR) ausgestattet, die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster unterteilt. Ab einem Volumen von 50 Litern ist die Membran tauschbar. Die wasserberührenden Teile sind korrosionsgeschützt und mit einer langlebigen Epoxidharzbeschichtung versehen. Das Gefäß ist blau lackiert und verfügt über Füße für die vertikale Aufstellung. Manometer und Vordruckventil sind nicht integriert.

Welche technischen Eigenschaften und Ausstattungsmerkmale bietet das Refix DE 80?

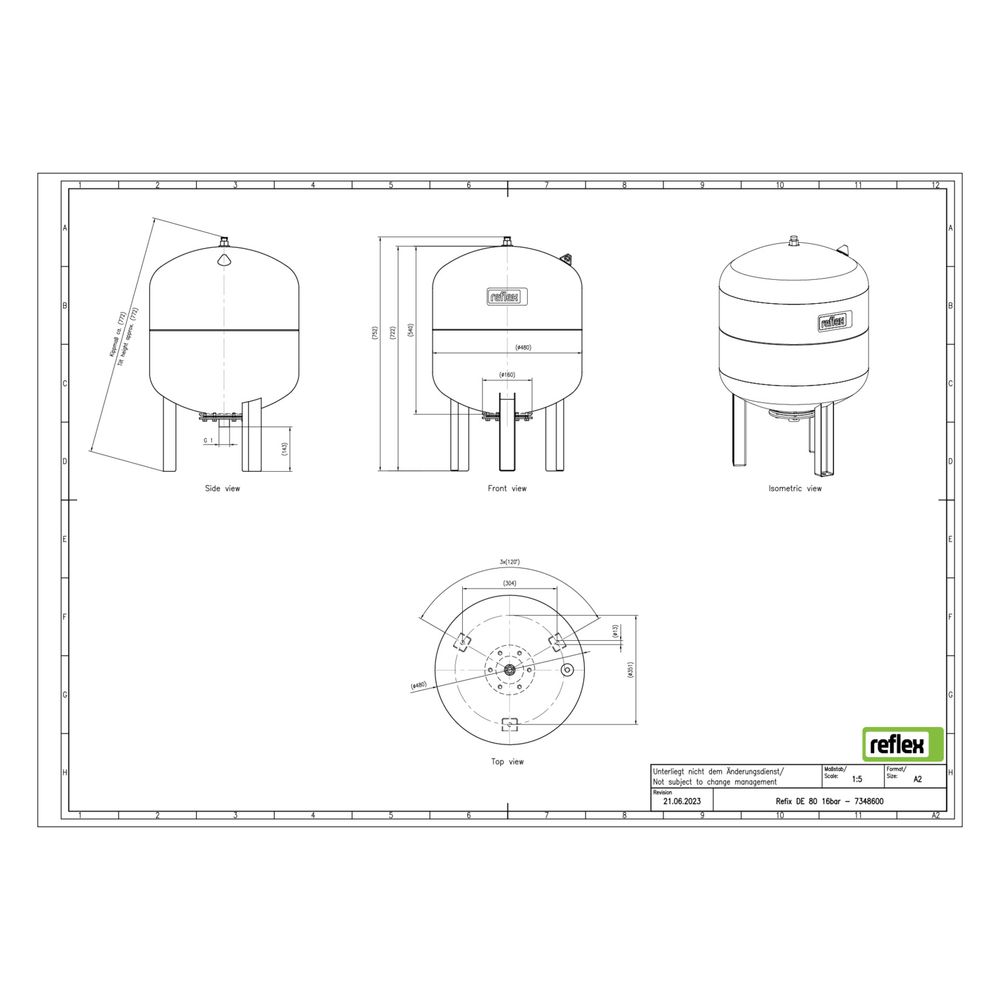

Das Ausdehnungsgefäß hat einen Durchmesser von 480 mm, eine Bauhöhe von 744 mm und ein Kippmaß von 772 mm. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm. Der Vordruck ist auf 4 bar eingestellt. Das Gefäß ist für den Einsatz mit Frostschutzmittelzusätzen von 25 bis 50 % geeignet und kann Mediumtemperaturen von -10 bis 70 °C dauerhaft aushalten.

Welche Normen und Zulassungen gelten für das Produkt?

Das Refix DE 80 entspricht der DIN EN 13831 und ist als Druckgerät gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Es unterliegt keiner Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI, sofern das Produktkennzeichen (PSV mal Volumen) kleiner oder gleich 3.000 bar mal Liter ist.

Technische Daten

• Nennvolumen: 80 l
• Maximaler Arbeitsdruck: 16 bar
• Farbe: Blau
• Bauhöhe: 744 mm
• Durchmesser: 480 mm
• Kippmaß: 772 mm
• Anschluss: Außengewinde metrisch, 1 Zoll (25 mm)
• Rohraußendurchmesser Anschluss: 33,7 mm
• Vordruck: 4 bar
• Werkstoff Membran: Butylkautschuk (IIR)
• Mediumtemperaturbereich: -10 bis 70 °C
• Frostschutzmittelzusatz: 25 bis 50 %

Das Reflex Refix DE 80 Ausdehnungsgefäß bietet eine robuste und korrosionsgeschützte Lösung für Wassersysteme mit erhöhten Anforderungen an den Korrosionsschutz. Mit einem Nennvolumen von 80 Litern und einem maximalen Arbeitsdruck von 16 bar ist es für vielfältige Anwendungen in Feuerlösch- und Betriebswassersystemen geeignet. Die tauschbare Membran und die stabile Bauweise mit Füßen ermöglichen eine flexible und langlebige Nutzung.
