Reflex Ausdehnungsgefäß N MAG 18, 18L, 4 bar, Halbmembran, Weiß
Das Reflex N Ausdehnungsgefäß MAG 18 von Reflex ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 18 Litern und einem maximalen Arbeitsdruck von 4 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und verfügt über eine fest eingebaute Halbmembran aus SBR, die das Gefäß in einen Wasser- und einen Gasraum unterteilt. Die langlebige Epoxidharzbeschichtung in Weiß schützt vor Korrosion und sorgt für eine hohe Lebensdauer. Das Gefäß ist vertikal aufstellbar und mit metrischen Außengewindeanschlüssen (3/4 Zoll) ausgestattet.
Wie ist das Reflex N Ausdehnungsgefäß konstruiert und wofür wird es eingesetzt?
Das Ausdehnungsgefäß entspricht der DIN EN 13831 und der Druckgeräterichtlinie 2014/68/EU. Die fest eingebaute Halbmembran ermöglicht eine gleichmäßig-symmetrische Belastung, die für eine hohe Verschleißfestigkeit sorgt. Es ist geeignet für den Einsatz in Zentralheizungen sowie in Kühlwassersystemen und kann mit Frostschutzmitteln in einer Konzentration von 25 bis 50 Prozent betrieben werden.
Welche technischen Eigenschaften und Anschlüsse bietet das Ausdehnungsgefäß?

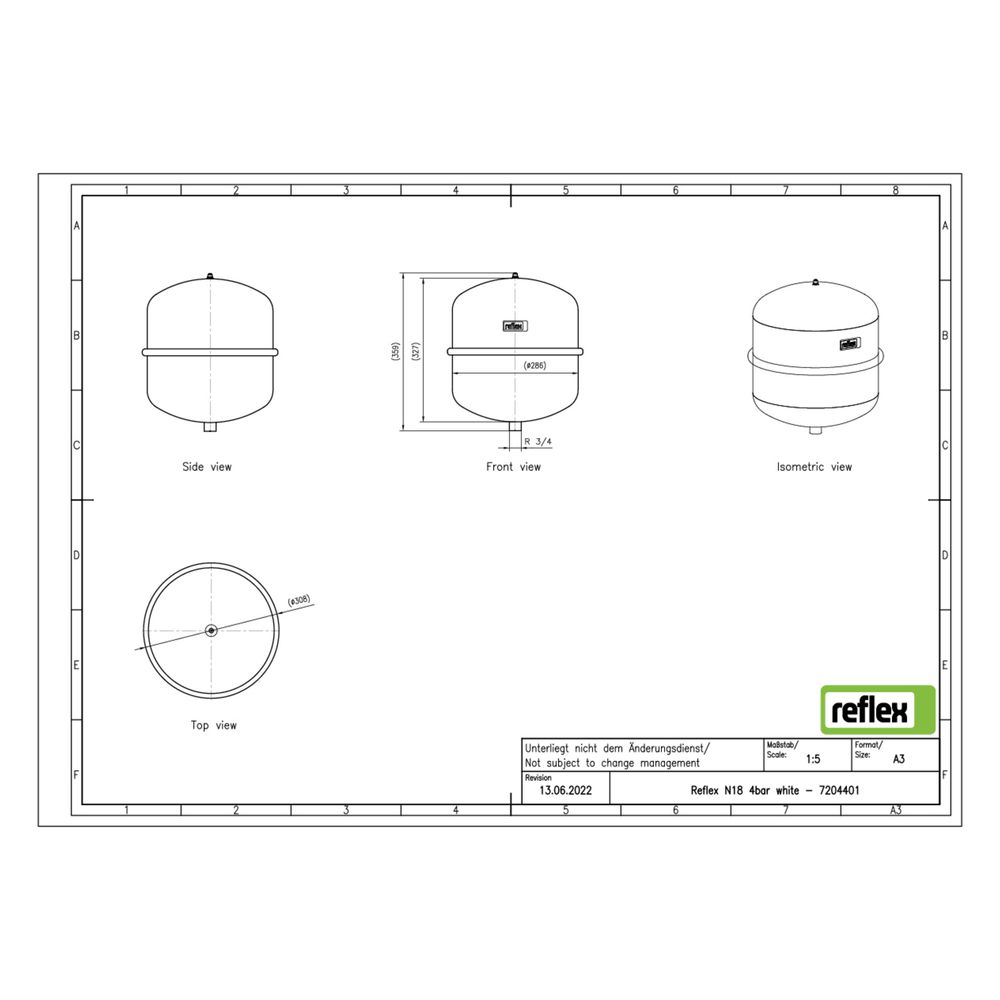

Das Gefäß hat eine Bauhöhe von 360 mm, einen Durchmesser von 308 mm und ein Kippmaß von 474 mm. Der Vordruck beträgt 1,5 bar, die maximale Systemtemperatur liegt bei 120 °C, die maximale Betriebstemperatur bei 70 °C. Es ist für Mediumtemperaturen von -10 °C bis 70 °C im Dauerbetrieb ausgelegt. Das Ausdehnungsgefäß verfügt über keine integrierten Sicherheitsventile, Manometer oder Befestigungsmaterialien.
Welche Zulassungen und Hinweise sind zu beachten?
Das Produkt erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU. Gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI ist keine Bewilligungspflicht gegeben, sofern das Produktkennzeichen PSV mal VN kleiner oder gleich 3.000 bar mal Liter ist.
Technische Daten
- Nennvolumen: 18 l
- Maximaler Arbeitsdruck: 4 bar
- Vordruck: 1,5 bar
- Maximale Systemtemperatur: 120 °C
- Maximale Betriebstemperatur: 70 °C
- Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
- Maximale Glykol-Mischung: 50 %
- Bauhöhe: 360 mm
- Durchmesser: 308 mm
- Kippmaß: 474 mm
- Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
- Membranwerkstoff: SBR
- Farbe: Weiß
Das Reflex N Ausdehnungsgefäß MAG 18 bietet eine robuste und langlebige Lösung zur Druckkompensation in geschlossenen Heiz- und Kühlwassersystemen. Mit einem Nennvolumen von 18 Litern und einem maximalen Arbeitsdruck von 4 bar ist es vielseitig einsetzbar und überzeugt durch seine hochwertige Konstruktion und Schutzbeschichtung.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex N |
| Hersteller-Produktgruppe | Reflex N |
| Hersteller-Artikelnummer | 7204401 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7204401 |
| Bauhöhe | 360,00 |
| Durchmesser | 308,00 |
| EAN-13 | 4036705197796 |
| Farbe | weiß |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 4,25 kg |
| Kippmaß | 474,00 |
| Max Arbeitsdruck | 4,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | nein |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 3/4 Zoll (20) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 26,90 |
| Vordruck | 1,50 |
| Werkstoff Membran/Balg | SBR |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
