Reflex Ausdehnungsgefäß MAG F 18, 18l, 3 bar, Weiß
Das Reflex Ausdehnungsgefäß MAG F 18 ist ein Membran-Druckausdehnungsgefäß mit einem Volumen von 18 Litern und einem maximalen Betriebsdruck von 3 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und zeichnet sich durch seine platzsparende Flachformbauweise sowie die weiße Epoxidharzbeschichtung aus. Das Gefäß eignet sich besonders für den vertikalen Einbau an Wandkesseln und ist Teil der Reflex F Serie.
Für welche Systeme ist das Reflex MAG F 18 geeignet?
Das Ausdehnungsgefäß ist für den Einsatz in Zentralheizungen sowie in Kühlwassersystemen ausgelegt. Es ist nicht für den direkten Einsatz mit Leitungswasser vorgesehen, sondern für Systeme mit Frostschutzmittelzusatz im Bereich von mindestens 25 bis 50 Prozent Glykol. Die Membran aus Butylkautschuk (IIR) trennt den Wasserraum vom Gasraum und sorgt für eine zuverlässige Druckaufnahme.
Welche technischen Eigenschaften zeichnen das Reflex Ausdehnungsgefäß aus?

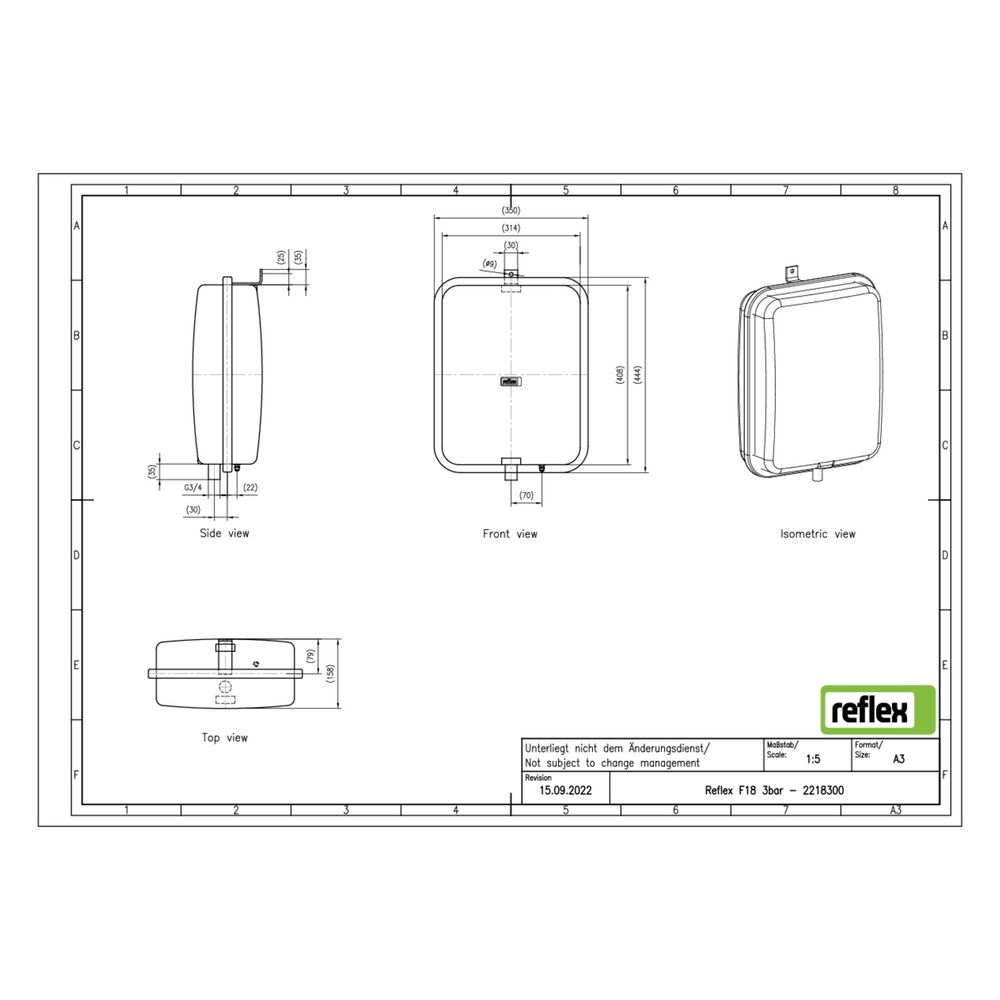

Das Gefäß verfügt über einen maximal zulässigen Systemdruck von 3 bar und eine maximale Systemtemperatur von 120 °C, wobei die empfohlene maximale Betriebstemperatur bei 70 °C liegt. Die Bauhöhe beträgt 444 mm, das Kippmaß entspricht ebenfalls 444 mm. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser von 3/4 Zoll (20 mm) und einem Rohraußendurchmesser von 26,9 mm. Ab einem Volumen von 18 Litern ist das Gefäß mit einer Befestigungslasche ausgestattet, die eine sichere vertikale Montage ermöglicht.
Wie ist das Reflex MAG F 18 konstruiert und welche Normen erfüllt es?
Das Ausdehnungsgefäß ist nach DIN EN 13831 konstruiert und gefertigt. Es erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU. Die Membran ist eine nicht tauschbare Halbmembran gemäß DIN EN 13831. Die langlebige Epoxidharzbeschichtung schützt das Gefäß vor Korrosion und sorgt für eine lange Lebensdauer.
Technische Daten
- Volumen: 18 l
- Maximaler Betriebsdruck: 3 bar
- Maximale Systemtemperatur: 120 °C
- Maximale Betriebstemperatur: 70 °C
- Bauhöhe: 444 mm
- Kippmaß: 444 mm
- Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
- Rohraußendurchmesser Anschluss: 26,9 mm
- Membranwerkstoff: Butylkautschuk (IIR)
- Farbe: Weiß
- Montage: Vertikal mit Befestigungslasche
Das Reflex Ausdehnungsgefäß MAG F 18 bietet eine zuverlässige Druckaufnahme für geschlossene Heiz- und Kühlwassersysteme. Mit einem Volumen von 18 Litern, einem maximalen Betriebsdruck von 3 bar und der robusten Epoxidharzbeschichtung ist es besonders für den vertikalen Einbau an Wandkesseln geeignet und erfüllt die relevanten Normen für Druckgeräte.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex F |
| Hersteller-Produktgruppe | Reflex F |
| Hersteller-Artikelnummer | 2218300 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-2218300 |
| Bauhöhe | 444,00 |
| EAN-13 | 4036705030352 |
| Farbe | weiß |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 8,38 kg |
| Kippmaß | 444,00 |
| Max Arbeitsdruck | 3,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | nein |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 3/4 Zoll (20) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 26,90 |
| Vordruck | 1,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
