Reflex Refix DT Ausdehnungsgefäß MAG 300, Nennvolumen 300l, 16 bar, Duo-Flansch DN 65

Das Reflex Refix DT Ausdehnungsgefäß MAG 300 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 300 Litern und einem maximalen Arbeitsdruck von 16 bar. Es ist speziell für Kaltwasseranlagen in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Der Duo-Flanschanschluss DN 65 ermöglicht eine exzellente Leistungsanpassung und einfache Integration in bestehende Systeme. Das Gefäß ist innen und außen mit einer langlebigen Epoxidharzbeschichtung nach KTW-A versehen.

Wie ist das Reflex Refix DT MAG 300 konstruiert und welche Materialien werden verwendet?

Das Ausdehnungsgefäß verfügt über eine austauschbare Vollmembran aus Butylkautschuk (IIR), die nach DIN EN 13831, DIN 4807 T5, KTW-C und W 270 geprüft ist. Die Membran teilt das Gefäß in einen Wasser- und einen Gasraum, wodurch ein Druckpolster entsteht. Das Gefäß ist vertikal platzierbar und mit Füßen ausgestattet. Ein Manometer und das Vordruckventil sind durch einen Metallbügel geschützt. Die Außen- und Innenbeschichtung entspricht dem KTW-A Standard und sorgt für hohe Beständigkeit.

Für welche Anwendungen und Einsatzbereiche ist das Ausdehnungsgefäß geeignet?

Das Reflex Refix DT MAG 300 ist ausschließlich für den Einsatz in Kaltwasserleitungen vorgesehen und eignet sich für Großanlagen in der Trinkwassererwärmung, Wasserversorgung und Druckerhöhung. Es erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU sowie die Normen DIN EN 13831, VDI 4708 und AD 2000. Das Gefäß ist SVGW geprüft und zugelassen. Es ist nicht für den Einsatz mit Glykolmischungen oder in Kühlanlagen geeignet.

Welche Anschluss- und Ausstattungsmerkmale bietet das MAG 300?

Das Gefäß ist mit einem Duo-Flanschanschluss DN 65 mit integrierter Durchströmungseinrichtung ausgestattet. Der Anschluss erfolgt über metrisches Außengewinde. Die Flowjet-Durchströmungsarmatur ist inklusive Absperrung und Entleerung integriert. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden. Ein Sicherheitsventil ist nicht enthalten.

Technische Daten

• Nennvolumen: 300 l
• Maximaler Arbeitsdruck: 16 bar
• Vordruck: 4 bar
• Nenndurchmesser Ausdehnungsanschluss: DN 65
• Druckstufe Flansch: PN 16

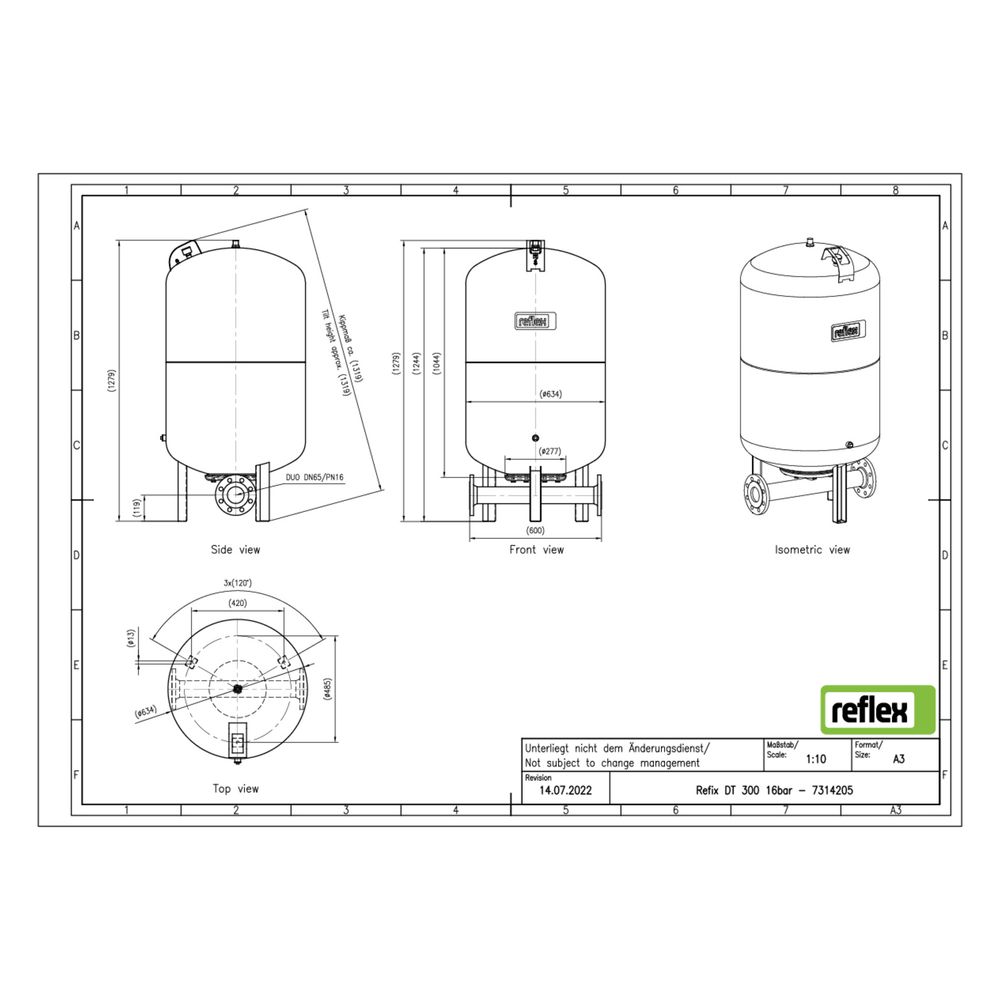

• Bauhöhe: 1273 mm
• Durchmesser: 634 mm
• Kippmaß: 1319 mm
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Werkstoff Membran/Balg: Butylkautschuk (IIR)
• Mit Manometer: ja
• Mit Füßen: ja
• Platzierung: vertikal
• Beschichtung: Epoxidharz, innen und außen nach KTW-A

Das Reflex Refix DT Ausdehnungsgefäß MAG 300 bietet eine zuverlässige und hygienische Lösung für Kaltwasseranlagen in großen Trinkwasserinstallationen. Mit seinem Nennvolumen von 300 Litern und einem maximalen Arbeitsdruck von 16 bar ist es auf Langlebigkeit und Betriebssicherheit ausgelegt. Die durchströmte Bauweise und die hochwertigen Beschichtungen stellen die Einhaltung strenger Hygienestandards sicher, während der Duo-Flanschanschluss eine einfache und effiziente Installation ermöglicht.

Lieferumfang

• 1x Reflex Refix DT Ausdehnungsgefäß MAG 300
• 1x Duo-Flanschanschlussstück mit Durchströmungseinrichtung
