Beschreibung

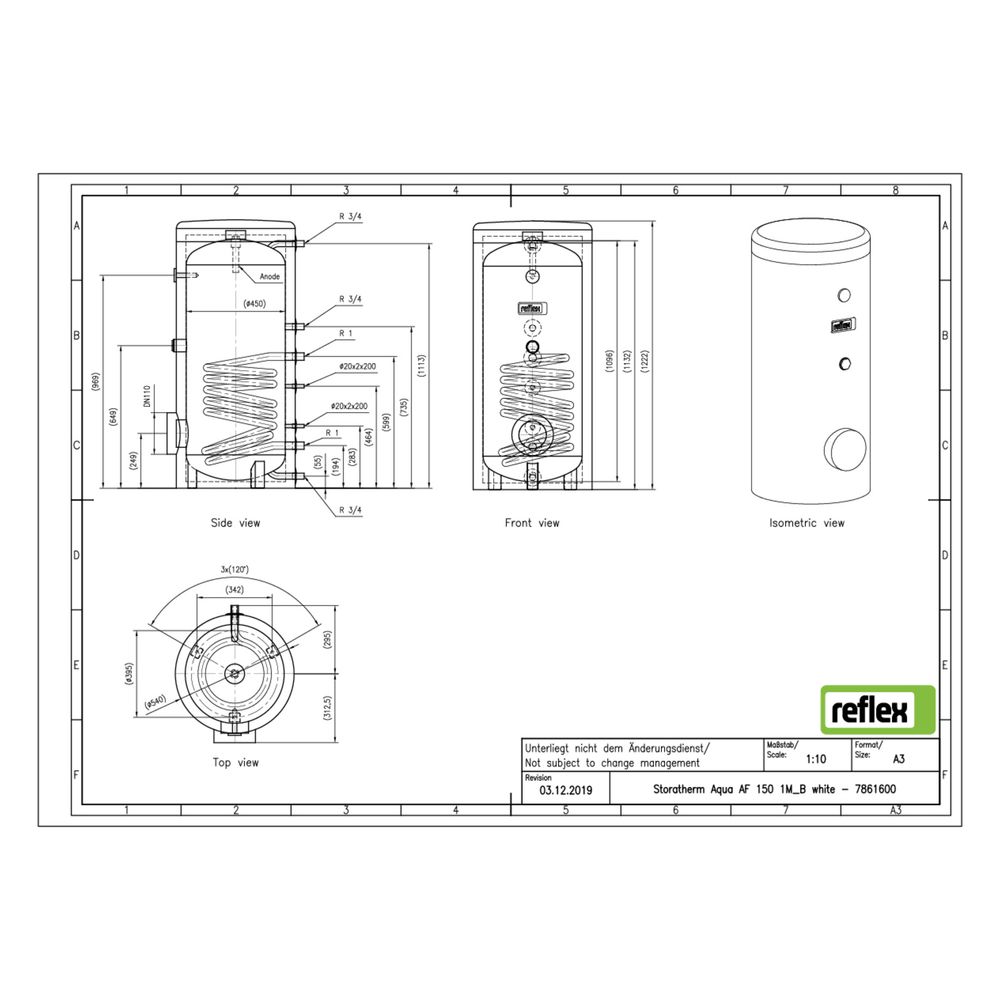

Reflex Storatherm Aqua AF 150/1M Speicherwassererwärmer, Nenninhalt 152l, 45mm, 1 Wärmetauscher, stehend, Weiß
Der Reflex Storatherm Aqua AF 150/1M Speicherwassererwärmer mit einem Nenninhalt von 152 Litern ist ein stehender Warmwasserspeicher zur indirekten Trinkwassererwärmung. Er verfügt über einen innenliegenden Glattrohrwärmeübertrager und ist mit einer hygienischen Emailbeschichtung sowie einer Magnesiumanode zum Korrosionsschutz ausgestattet. Die Energieeffizienzklasse B und die werkseitig montierte Dämmung sorgen für eine effiziente Warmwasserbereitung im Eigenheim, Gewerbe oder Industrie.
Wie ist der Speicherwassererwärmer konstruiert?
Der Speicherbehälter besteht aus Stahl S235JR+AR und ist nach DIN EN 12897 sowie der Druckgeräterichtlinie 2014/68/EU ausgelegt. Die Innenbeschichtung erfolgt gemäß DIN 4753 T3, um hygienisch einwandfreies Trinkwasser sicherzustellen. Der Speicher ist stehend ausgeführt und verfügt über eine Revisionsöffnung, ein Thermometer sowie Stellfüße für die Aufstellung. Die Wärmeübertragung erfolgt über eine innenliegende Spirale.
Welche Schutz- und Dämmmaßnahmen sind vorhanden?
Der Speicher ist mit einer Magnesiumanode ausgestattet, die den Korrosionsschutz unterstützt. Die Dämmung ist werkseitig montiert und entspricht der Baustoffklasse B2 nach DIN 4102-1. Für Speicher bis 500 Liter ist die Dämmung nicht abnehmbar und hocheffizient ausgeführt, um Wärmeverluste zu minimieren. Die Warmhalteverluste wurden auf extern zertifizierten Prüfständen ermittelt.
Welche Anschlüsse und Druckwerte sind relevant?
Der Speicher verfügt über einen primären Nenndurchmesser von 1 Zoll (25 mm) und Warmwasser-, Kaltwasser- sowie Zirkulationsanschlüsse mit einem Nenndurchmesser von jeweils 3/4 Zoll (20 mm). Der maximale Arbeitsdruck beträgt 16 bar auf der Primärseite und 10 bar auf der Sekundärseite. Eine doppelte Trennung oder ein Druckreduzierventil sind nicht integriert.
Für welche Einsatzbereiche eignet sich der Reflex Storatherm Aqua AF 150/1M?
Der Speicher ist für die Erwärmung und Speicherung von Trinkwasser in Wohngebäuden, Gewerbe- und Industriebauten geeignet. Durch die stehende Bauweise und die kompakte Bauhöhe von 1172 mm bei einem Durchmesser von 540 mm lässt sich der Speicher flexibel installieren. Die weiße Ausführung fügt sich unauffällig in verschiedene Umgebungen ein.
Technische Daten
- Nenninhalt: 152 Liter
- Bauhöhe: 1172 mm
- Bautiefe: 614 mm
- Durchmesser: 540 mm
- Werkstoff Boiler: Stahl
- Energieeffizienzklasse: B
- Max. Arbeitsdruck primär: 16 bar
- Max. Arbeitsdruck sekundär: 10 bar
- Nenndurchmesser primär: 1 Zoll (25 mm)
- Nenndurchmesser Warmwasseranschluss: 3/4 Zoll (20 mm)
- Max. übertragbare Leistung 80/10-45: 24 kW
Der Reflex Storatherm Aqua AF 150/1M Speicherwassererwärmer bietet eine zuverlässige und hygienische Lösung zur indirekten Trinkwassererwärmung mit effizienter Wärmedämmung und robustem Stahlbehälter. Die kompakte Bauweise und die Ausstattung mit Thermometer und Revisionsöffnung erleichtern Installation und Wartung. Mit einer Leistung von 24 kW und einem Nenninhalt von 152 Litern eignet sich der Speicher für vielfältige Anwendungen in Wohn- und Gewerbeobjekten.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Storatherm Aqua |
| Hersteller-Produktgruppe | Storatherm Aqua |
| Hersteller-Artikelnummer | 7861600 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-7861600 |
| Bauhöhe | 1172,00 |
| Bautiefe | 614,00 |
| Doppelte Trennung | nein |
| Durchmesser | 540,00 |
| EAN-13 | 4036705137624 |
| Energieeffizienzklasse | B |
| Gewicht | 57,2 kg |
| Inhalt | 152,00 |
| Kippmaß | 1267,00 |
| Max Arbeitsdruck primär | 16,00 |
| Max Arbeitsdruck sekundär | 10,00 |
| Max übertragbare Leistung 80/10-45 | 24,00 |
| Mit Druckreduzierventil | nein |
| Mit Manometer | nein |
| Mit Reinigungsöffnung | ja |
| Mit Thermometer | ja |
| Nenndurchmesser Kaltwasseranschluss | 3/4 Zoll (20) |
| Nenndurchmesser primär | 1 Zoll (25) |
| Nenndurchmesser Warmwasseranschluss | 3/4 Zoll (20) |
| Nenndurchmesser Zirkulationsleitung | 3/4 Zoll (20) |
| Oberflächenschutz Gefäß | emailliert |
| Platzierung vertikal | ja |
| Schutzanode | ja |
| Wandaufstellung | nein |
| Werkstoff des Boilers | Stahl |
| Wärmeübertragung | Spirale |
| WEEE-Nr. | 30666633 |
