Beschreibung

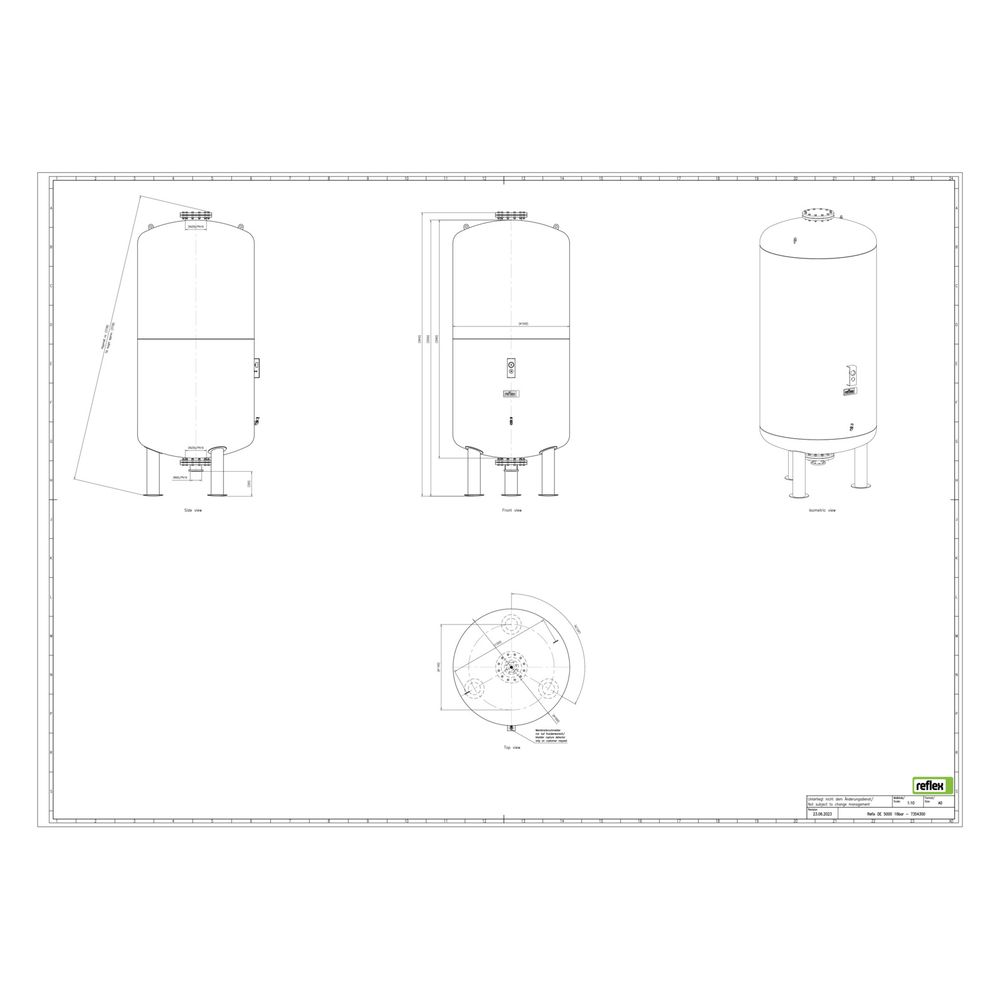

Reflex Refix DE Ausdehnungsgefäß MAG 5000, Nennvolumen 5000l, 16 bar, tauschbare Membran, mit Füßen, Blau
Der Reflex Refix DE Ausdehnungsgefäß MAG 5000 ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 5000 Litern und einem maximalen Betriebsdruck von 16 bar. Es eignet sich besonders für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen, die nicht der DIN 1988 unterliegen. Das Gefäß ist mit einer tauschbaren Vollmembran ausgestattet und verfügt über Füße für eine stabile vertikale Aufstellung.
Für welche Anwendungen ist das Refix DE Ausdehnungsgefäß geeignet?
Das Refix DE Ausdehnungsgefäß ist speziell für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 unterliegen. Typische Einsatzbereiche sind Feuerlöschanlagen, Brauchwassersysteme, Betriebswassersysteme, Fußbodenheizungen und Wärmequellenanlagen. Durch die korrosionsgeschützten wasserberührenden Teile und die langlebige Epoxidharzbeschichtung ist es besonders für Systeme mit erhöhten Anforderungen an den Korrosionsschutz geeignet.
Wie ist das Ausdehnungsgefäß konstruiert und welche Membran wird verwendet?
Das Gefäß ist mit einer Vollmembran aus Butylkautschuk (IIR) ausgestattet, die ab einem Volumen von 50 Litern tauschbar ist. Die Membran teilt das Gefäß in einen Wasser- und einen Gasraum, wobei der Gasraum als Druckpolster dient. Die Konstruktion entspricht der Norm DIN EN 13831 und erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU.
Welche technischen Merkmale und Ausstattungen bietet das Gefäß?
Das Ausdehnungsgefäß verfügt über einen maximalen Arbeitsdruck von 16 bar und ist für eine Mediumtemperatur von -10 bis 70 °C ausgelegt. Es besitzt einen Nenndurchmesser des Ausdehnungsanschlusses von DN 65 mit metrischem Außengewinde. Das Gefäß ist vertikal mit Füßen aufstellbar und mit einem Manometer ausgestattet, das zusammen mit dem Vordruckventil durch einen Metallbügel geschützt ist. Die Druckstufe des Flansches beträgt PN 16.
Welche Schutz- und Wartungsmerkmale sind vorhanden?
Die wasserberührenden Teile sind korrosionsgeschützt, und die Epoxidharzbeschichtung sorgt für eine langlebige Oberfläche. Die Vollmembran ist ab 50 Litern tauschbar, was die Wartung erleichtert. Das Manometer und das Vordruckventil sind durch einen Metallbügel geschützt, um Beschädigungen zu vermeiden.
Technische Daten
- Nennvolumen: 5000 l
- Maximaler Arbeitsdruck: 16 bar
- Farbe: blau
- Bauhöhe: 3659 mm
- Durchmesser: 1500 mm
- Anschluss: Außengewinde (metrisch), DN 65
- Membranmaterial: Butylkautschuk (IIR)
- Mediumtemperatur: -10 bis 70 °C
- Vordruck: 2 bar
- Druckstufe Flansch: PN 16
- Aufstellung: vertikal mit Füßen
- Manometer: integriert und geschützt
Das Reflex Refix DE Ausdehnungsgefäß MAG 5000 bietet eine robuste und korrosionsgeschützte Lösung für Wassersysteme mit erhöhten Anforderungen. Mit einem Nennvolumen von 5000 Litern und einem maximalen Betriebsdruck von 16 bar ist es für vielfältige Anwendungen geeignet und überzeugt durch seine tauschbare Vollmembran und die stabile vertikale Aufstellung mit Füßen.
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DE |
| Hersteller-Produktgruppe | Refix DE |
| Hersteller-Artikelnummer | 7354300 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7354300 |
| Bauhöhe | 3659,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 1500,00 |
| EAN-13 | 4036705078439 |
| Farbe | blau |
| Geeignet für Kühlen | nein |
| Geeignet für Zentralheizung | nein |
| Gewicht | 1902 kg |
| Kippmaß | 3707,00 |
| Max Arbeitsdruck | 16,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| Vordruck | 2,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
