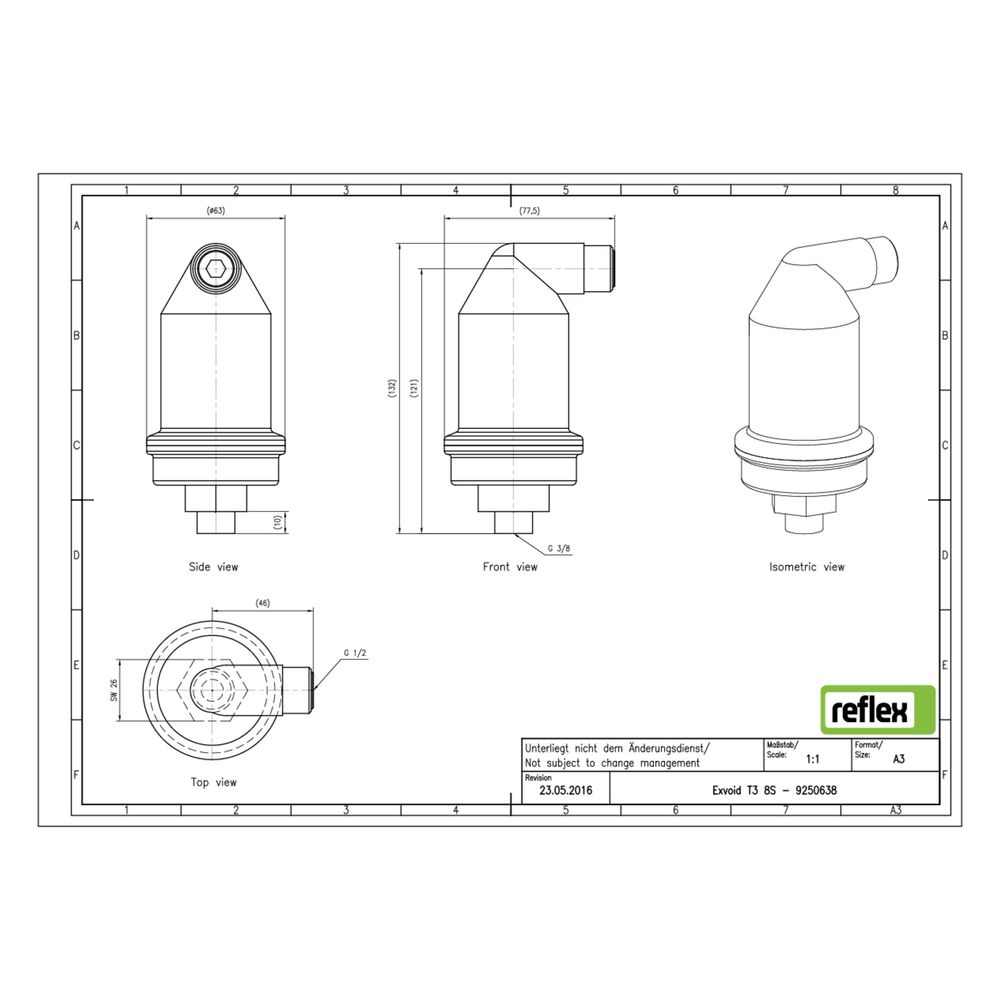

Reflex Exvoid automatischer Großentlüfter Solar T 3/8", 10 bar
Der Reflex Exvoid automatischer Großentlüfter Solar T 3/8" ist eine Armatur zur permanenten Ableitung von Gasblasen in Solar-, Heiz- und Kühlsystemen sowie geschlossenen, flüssigkeitsgefüllten Anlagensystemen mit hohen Betriebstemperaturen. Er eignet sich für Medien wie Wasser und Wasser/Glykolgemische bis zu einem Mischungsverhältnis von 50/50 % und ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt. Typische Einsatzorte sind Hochpunkte oder Sammelstellen in geschlossenen Rohrleitungssystemen.
Wie funktioniert der Reflex Exvoid T Großentlüfter?
Der Exvoid T arbeitet als automatischer Schnell- und Großentlüfter, der abgeschiedene Gase zuverlässig in die Atmosphäre ableitet. Das Prinzip basiert auf einem Vollstrom mit Beruhigung, wodurch Gasblasen effektiv aus dem Medium entfernt werden, ohne den Betriebsfluss zu beeinträchtigen. Er ist integraler Bestandteil von Mikroblasenabscheidern oder kann eigenständig eingesetzt werden.
Für welche Systeme und Medien ist der Exvoid T geeignet?
Der Großentlüfter ist für geschlossene Systeme konzipiert und findet Anwendung in Solar-, Heiz- und Kühlsystemen. Er ist kompatibel mit Wasser und Wasser/Glykolgemischen bis zu 50 % Glykolanteil. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 180 °C. Eine Verwendung in offenen Systemen ist nicht vorgesehen.
Welche Material- und Ausführungseigenschaften besitzt der Exvoid T?
Das Gehäuse besteht aus robustem Messing, das für seine Langlebigkeit und Korrosionsbeständigkeit bekannt ist. Die Ausführung ist vertikal, passend für Rohrleitungen mit einem Außendurchmesser von 17,20 mm und einem Nenndurchmesser von 3/8 Zoll. Kupplungen sind nicht enthalten, und eine Reinigung während des Betriebs ist nicht möglich.
Technische Daten
- Maximaler Arbeitsdruck: 10 bar
- Maximales Glykol-Mischverhältnis: 50 %
- Mediumtemperatur (Dauerbetrieb): 0 bis 180 °C
- Nenndurchmesser: 3/8 Zoll
- Rohraußendurchmesser: 17,20 mm
- Werkstoff Gehäuse: Messing
- Ausführung: vertikal
- Geeignet für: geschlossene Systeme, Solar, Heizung, Kühlen
- Automatischer Entlüfter: ja
- Reinigung während des Betriebs: nein
- Typ Abscheider: Luft
Der Reflex Exvoid automatischer Großentlüfter Solar T 3/8" bietet eine zuverlässige Lösung zur dauerhaften Entgasung in geschlossenen Solar-, Heiz- und Kühlsystemen. Mit seiner robusten Messingausführung, der Eignung für hohe Temperaturen bis 180 °C und einem maximalen Arbeitsdruck von 10 bar unterstützt er eine effiziente Systemfunktion und trägt zur Betriebssicherheit bei.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 9250638 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-9250638 |
| Ausführung | vertikal |
| EAN-13 | 4036705130403 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | ja |
| Gewicht | 0,8 kg |
| Magnetisches Funktionsprinzip | nein |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 180,00 |
| Mit automatischem Entlüfter | ja |
| Mit Kupplungen | nein |
| Nenndurchmesser | 3/8 Zoll (10) |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | nein |
| Rohraußendurchmesser | 17,20 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Luft |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | DE30666633 |
