Reflex Variomat Giga GF 4000 Ausdehnungsgefäß MAG, Nennvolumen 4000l, Vollmembran, Grau

Der Reflex Variomat Giga GF 4000 Ausdehnungsgefäß MAG ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 4000 Litern, das speziell für hohe Leistungen und Drücke in Heiz- und Kühlwassersystemen entwickelt wurde. Es ist Teil der Variomat Giga Serie und dient als Folgegefäß in pumpengesteuerten Druckhaltestationen. Das Gefäß ist drucklos gegenüber der Atmosphäre geschlossen und verfügt über eine Vollmembran, die das Eindringen von Luftsauerstoff in das Ausdehnungswasser verhindert.

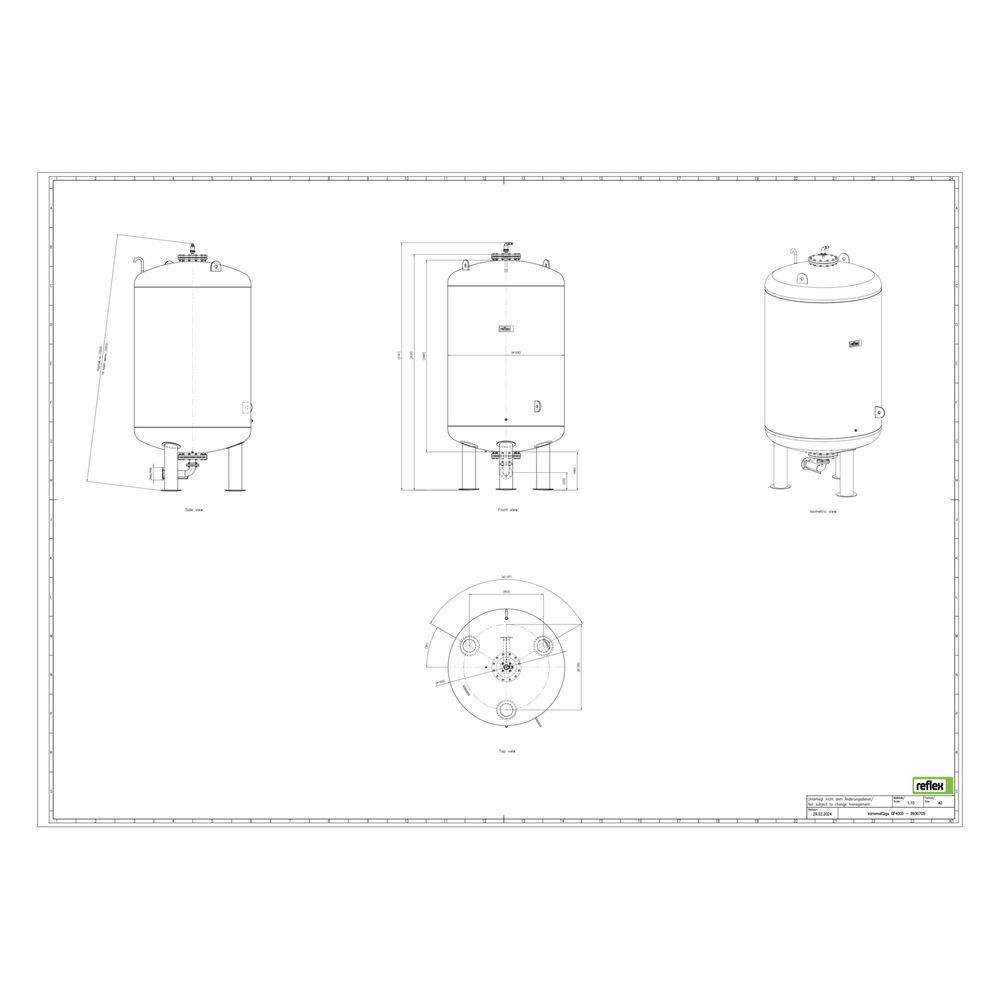

Wie ist das Ausdehnungsgefäß konstruiert?

Das Ausdehnungsgefäß ist stehend ausgeführt und besitzt eine Fußkonstruktion mit drei Rohrfüßen für eine stabile Aufstellung. Die Vollmembran ist nach DIN EN 13831 austauschbar und trennt den Luft- vom Wasserraum im Gefäß. Die Außenfläche ist kunststoffbeschichtet, was den Korrosionsschutz verbessert. Zur Entgasung ist ein Peilrohr mit Wiedereintrittssperre integriert, das eine sichere Ableitung von Gasen ermöglicht. Das Folgegefäß GF ist ohne Messumformer für die Niveaumessung ausgeführt.

Für welche Einsatzbereiche ist der Variomat Giga GF 4000 geeignet?

Das Ausdehnungsgefäß ist für den Einsatz in Variomat Giga Druckhaltestationen konzipiert, die in Heiz- und Kühlwassersystemen verwendet werden. Es eignet sich besonders für Anlagen mit hohen Anforderungen an Leistung und Druck, mit einem maximalen Betriebsdruck von 6 bar und einer maximalen Mediumtemperatur von 70 °C. Sondergrößen bis 20.000 Liter sind auf Anfrage erhältlich, ebenso wie Ausführungen für Absicherungstemperaturen über 110 °C und Druckstufen größer als PN 16 gemäß EN 12953 bzw. TRD 604 Bl. 2.

Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?

Das Gefäß ist gemäß der EU-Druckgeräterichtlinie 2014/68/EU zugelassen und entspricht den Normen DIN EN 13831, VDI 4708 sowie AD 2000. Diese Standards sichern die Qualität und Sicherheit des Ausdehnungsgefäßes für den Einsatz in technischen Anlagen.

Wie funktioniert die Druckhaltung mit dem Variomat Giga?

Der Variomat Giga ist eine pumpengesteuerte Druckhalte-, Entgasungs- und Nachspeisestation. Das Ausdehnungsgefäß mit seiner Membran sorgt dafür, dass der Druck im System konstant gehalten wird, indem es Volumenänderungen des Wassers ausgleicht. Die Membran verhindert das Eindringen von Luftsauerstoff, was die Korrosionsgefahr im System reduziert. Ein zusätzliches Magnetventil sorgt für die Mindestdrucksicherung, wodurch die Betriebssicherheit erhöht wird.

Technische Daten

• Nennvolumen: 4000 l
• Bauhöhe: 3181 mm
• Durchmesser: 1500 mm
• Druckstufe: PN 6
• Max. Mediumtemperatur: 70 °C
• Max. Arbeitsdruck: 6 bar
• Nenndurchmesser Ausdehnungsanschluss: DN 65
• Rohraußendurchmesser Ausdehnungsanschluss: 76,1 mm
• Membran: Vollmembran, austauschbar nach DIN EN 13831
• Außenbeschichtung: Kunststoff

Das Reflex Variomat Giga GF 4000 Ausdehnungsgefäß bietet eine zuverlässige Lösung für die Druckhaltung in Heiz- und Kühlwassersystemen mit hohen Anforderungen an Volumen und Druck. Mit einem Nennvolumen von 4000 Litern, einer maximalen Mediumtemperatur von 70 °C und einem maximalen Arbeitsdruck von 6 bar ist es für anspruchsvolle Anwendungen geeignet und unterstützt die Betriebssicherheit durch seine hochwertige Membrankonstruktion und die integrierte Entgasung.
