Reflex Variomat Giga GF 2000 Ausdehnungsgefäß MAG, Nennvolumen 2000l, Vollmembran, Grau
Der Reflex Variomat Giga GF 2000 Ausdehnungsgefäß MAG ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 2000 Litern, das für den Einsatz in pumpengesteuerten Druckhaltestationen der Variomat Giga Serie konzipiert ist. Es eignet sich für Heiz- und Kühlwassersysteme mit hohen Leistungsanforderungen und Drücken bis PN 6. Das Gefäß ist grau, stehend ausgeführt und verfügt über eine austauschbare Vollmembran nach DIN EN 13831.
Wie ist das Ausdehnungsgefäß konstruiert und welche Normen erfüllt es?
Das Variomat Giga GF 2000 ist ein druckloses, gegenüber der Atmosphäre geschlossenes Ausdehnungsgefäß mit einer Vollmembran, die den Wasser- und Luftraum trennt, um das Eindringen von Luftsauerstoff zu verhindern. Es ist stehend auf einer Fußkonstruktion mit drei Rohrfüßen montiert und außen kunststoffbeschichtet. Das Gefäß entspricht der EU-Druckgeräterichtlinie 2014/68/EU sowie den Normen DIN EN 13831, VDI 4708 und AD 2000. Die Membran ist austauschbar und erfüllt die Vorgaben der DIN EN 13831. Eine Peilrohrentgasung mit Wiedereintrittssperre ist integriert. Folgegefäße der GF-Serie sind ohne Messumformer für die Niveaumessung ausgeführt.
Welche Funktionen und Einsatzbereiche bietet der Variomat Giga GF 2000?
Das Ausdehnungsgefäß ist Teil der Variomat Giga Druckhaltestationen, die pumpengesteuerte Druckhaltung, Entgasung und Nachspeisung in Heiz- und Kühlwassersystemen sicherstellen. Es ist für hohe Leistungen und Drücke bis PN 6 ausgelegt und kann in Sonderanlagen mit Absicherungstemperaturen über 110 °C und Drücken über PN 16 nach EN 12953 bzw. TRD 604 Bl. 2 eingesetzt werden. Die Konstruktion unterstützt die Systemstabilität und schützt vor Korrosion.
Welche technischen Anschlusswerte und Maße sind relevant?

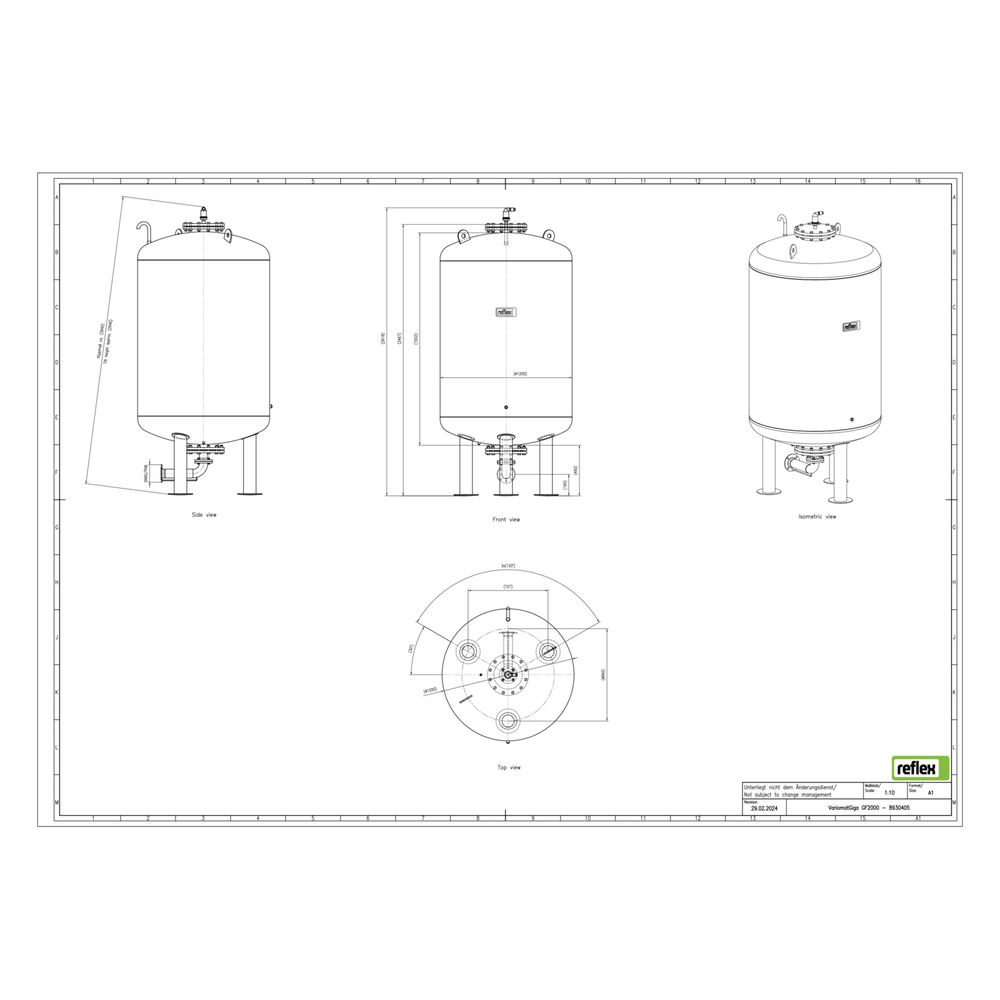

Das Ausdehnungsgefäß hat eine Bauhöhe von 2618 mm und einen Durchmesser von 1200 mm. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt DN 65 mit einem Rohraußendurchmesser von 76,10 mm. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 70 °C, der maximale Arbeitsdruck bei 6 bar (PN 6).
Technische Daten
- Nennvolumen: 2000 l
- Bauhöhe: 2618 mm
- Durchmesser: 1200 mm
- Max. Arbeitsdruck: 6 bar
- Max. Mediumtemperatur (Dauerbetrieb): 70 °C
- Nenndurchmesser Ausdehnungsanschluss: DN 65
- Rohraußendurchmesser Ausdehnungsanschluss: 76,10 mm
- Membran: Vollmembran, austauschbar nach DIN EN 13831
- Druckstufe: PN 6
- Platzierung: stehend mit Fußkonstruktion
Das Reflex Variomat Giga GF 2000 Ausdehnungsgefäß bietet eine zuverlässige Lösung für die Druckhaltung in Heiz- und Kühlsystemen mit hohen Anforderungen. Mit einem Nennvolumen von 2000 Litern, einer robusten Vollmembran und der Einhaltung relevanter Normen ist es für den Dauerbetrieb bei bis zu 70 °C und einem maximalen Arbeitsdruck von 6 bar ausgelegt. Die Konstruktion mit Fußkonstruktion und Kunststoffbeschichtung sorgt für Stabilität und Langlebigkeit.
Technische Daten
| Hersteller-Warengruppe | Druckhaltung pumpengesteuert |
| Hersteller-Serie | Variomat, Variomat Giga |
| Hersteller-Produktgruppe | Variomat, Variomat Giga |
| Hersteller-Artikelnummer | 8930405 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8930405 |
| Bauhöhe | 2618,00 |
| Druckstufe Artikel | PN 6 |
| Durchmesser | 1200,00 |
| EAN-13 | 4036705115127 |
| Gewicht | 480 kg |
| Max Arbeitsdruck | 6,00 |
| Max Mediumtemperatur (Dauerbetrieb) | 70,00 |
| Mit austauschbarer Membran | ja |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| WEEE-Nr. | 30666633 |
