Beschreibung

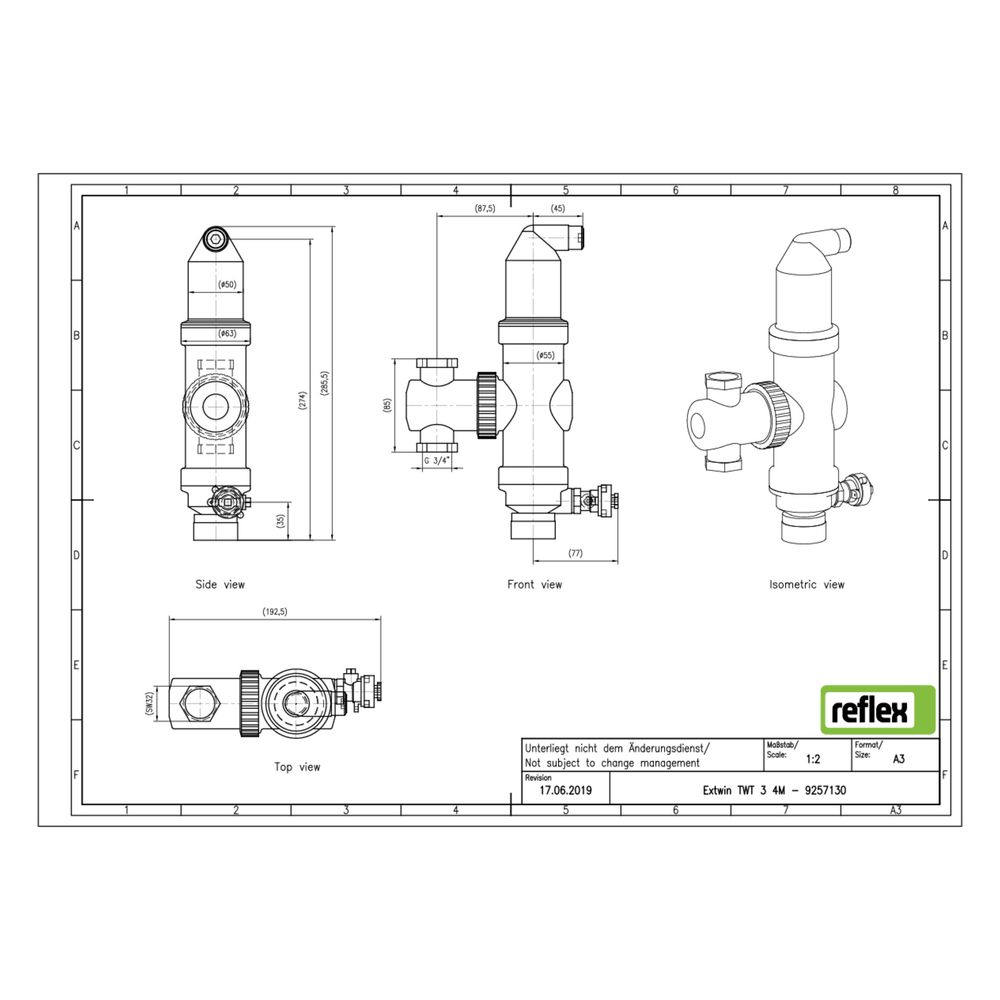

Reflex Extwin Twist Schmutzabscheider, Luft-Mikroblasenabscheider TWT G 1" M, mit Gewinde und Magnet, 10 bar
Der Reflex Extwin Twist Schmutzabscheider mit Luft-Mikroblasenabscheider TWT G 1" M ist ein kombiniertes Gerät zur effizienten Entfernung von Schlamm, Mikroblasen und ferromagnetischen Partikeln in Heiz- und Kühlwassersystemen. Ausgestattet mit einem 360° drehbaren Anschluss und einem integrierten Magneten, eignet sich der Schmutzabscheider für vertikale Rohrleitungen in geschlossenen flüssigkeitsgefüllten Anlagensystemen mit einem maximalen Betriebsdruck von 10 bar und einer Glykolmischung bis zu 50 %.
Wie funktioniert der Extwin Twist Schmutzabscheider?
Der Extwin Twist arbeitet nach dem Prinzip der Vollstromabscheidung mit Beruhigung. Gasblasen werden über ein optimiertes Abscheideelement aus dem Flüssigkeitsstrom gesammelt und automatisch über einen integrierten absperrbaren Großentlüfter abgeleitet. Partikel ab einer Größe von 5 Mikrometern werden durch einen speziell gestalteten Einsatz aus dem Medium entfernt. Der integrierte Hochenergie-Dauermagnet mit Ansteckfunktion fixiert ferromagnetische Partikel direkt in der Abscheidekammer, wodurch eine gezielte und dauerhafte Entfernung möglich ist.
Welche Vorteile bietet der integrierte Magnet?
Der Hochleistungsmagnet besteht aus einer isostatisch gepressten Neodym-Scheibe, die in eine Ansteckhülse aus thermoplastischem Elastomer (TPE) eingesetzt ist. Das axial ausgerichtete Magnetfeld ermöglicht eine hocheffiziente Separierung von ferromagnetischen Partikeln. Der Magnet kann für Wartungsarbeiten einfach abgezogen und gereinigt werden, ohne den Betrieb des Systems zu unterbrechen.
Für welche Anwendungen ist der Extwin Twist geeignet?
Der Schmutzabscheider ist speziell für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme konzipiert. Er ist geeignet für Medien wie Wasser und Wasser-Glykol-Gemische mit einem Mischungsverhältnis von bis zu 50 %. Die Ausführung mit Messinggehäuse und Gewindeanschluss ist für vertikale Rohrleitungen mit einem Nenndurchmesser von 1 Zoll (25 mm) ausgelegt.
Wie erfolgt die Reinigung und Wartung?
Die Reinigung und Entleerung des Schmutzsammelraums ist über einen eigenen Entschlammungskugelhahn möglich, der eine Wartung ohne Betriebsunterbrechung erlaubt. Der Ansteckmagnet kann zur Reinigung einfach abgezogen werden, was eine schnelle und unkomplizierte Entfernung von ferromagnetischen Partikeln ermöglicht.
Technische Daten
- Werkstoff Gehäuse: Messing
- Anschluss: Gewinde, 1 Zoll (25 mm)
- Baulänge: 100 mm
- Maximaler Arbeitsdruck: 10 bar
- Maximale Glykol-Mischung: 50 %
- Durchflussleistung: 0,10 bis 2,00 m³/h
- Kvs-Wert: 12,20
- Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
- Ausführung: vertikal
- Magnetisches Funktionsprinzip: ja
- Prinzip: Vollstrom mit Beruhigung
- Geeignet für: geschlossene Systeme, Heizung, Kühlen
Der Reflex Extwin Twist Schmutzabscheider mit integriertem Magnet und 360° drehbarem Anschluss bietet eine zuverlässige Lösung zur Entfernung von Schlamm, Mikroblasen und ferromagnetischen Partikeln in Heiz- und Kühlwassersystemen. Mit einem maximalen Betriebsdruck von 10 bar und einer Glykolverträglichkeit bis 50 % ist er vielseitig einsetzbar und unterstützt die Systemeffizienz durch einfache Wartung und effektive Partikelabscheidung.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 9257130 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-9257130 |
| Ausführung | vertikal |
| Baulänge | 100,00 |
| Durchflussleistung | 0,10 - 2,00 |
| EAN-13 | 4036705180552 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | nein |
| Gewicht | 2,86 kg |
| Kvs-Wert | 12,20 |
| Magnetisches Funktionsprinzip | ja |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 110,00 |
| Mit Kupplungen | nein |
| Nenndurchmesser | 1 Zoll (25) |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | nein |
| Rohraußendurchmesser | 26,90 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Schmutz |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | 30666633 |
