Reflex Variomat Giga GS 1,1 Steuereinheit für Pumpendruckhaltung, Control Touch

Der Reflex Variomat Giga GS 1,1 ist eine Steuereinheit für pumpengesteuerte Druckhaltestationen, die speziell für hohe Leistungen und Drücke ausgelegt ist. Mit einem Nennvolumen der Gefäße von 1.000 bis 5.000 Litern und Sondergrößen bis 20.000 Litern eignet sich die Steuerung für anspruchsvolle Heiz- und Kühlsysteme. Die integrierte Control Touch Bedieneinheit mit TFT-Farbdisplay ermöglicht eine komfortable Programmierung und Überwachung der Anlage.

Wie funktioniert die Variomat Giga GS 1,1 Steuereinheit?

Die Variomat Giga GS 1,1 steuert und überwacht pumpengesteuerte Druckhaltestationen, die für Heiz- und Kühlsysteme mit hohen Anforderungen konzipiert sind. Die Steuerung ist mit der zugehörigen Variomat Giga GH Hydraulik funktionsfähig verdrahtet und entspricht den Normen DIN EN 12828 sowie VDI 4708. Die Druckhaltung erfolgt mit einer Genauigkeit von plus/minus 0,2 bar inklusive Pumpenüberwachung. Ein zusätzliches Magnetventil sorgt für die Mindestdrucksicherung. Die Steuerung ermöglicht eine optimierte Systemwasserentgasung durch eine patentierte vollautomatische Überströmregelung mit verschiedenen Entgasungszyklen.

Welche Funktionen bietet die Control Touch Bedieneinheit?

Die Control Touch Bedieneinheit verfügt über ein 4,3 Zoll resistives Farb-Touchdisplay zur Programmierung, Betriebsdokumentation und Überwachung. Sie stellt Hilfetexte für alle Funktionen bereit und zeigt grafisch sowie in Klartext Systemdruck, Gefäßfüllniveau, Betriebs- und Störmeldungen sowie Funktionsschemata an. Die Kommunikationselektronik umfasst zwei RS485-Schnittstellen, eine serielle TTL-Schnittstelle mit zwei Anschlussklemmen für IO-Platinen, potenzialfreie Ausgänge zur Sammelmeldung sowie zwei galvanisch getrennte analoge Ausgänge zur Systemdruckauswertung. Ein Eingang zur Auswertung von Kontaktwasserzählern und ein Steckplatz für ein HMS Network Modul oder eine SD-Karte zur Datenauslesung und Softwareaktualisierung sind ebenfalls vorhanden.

Wie ist die Leistungselektronik und Verdrahtung ausgeführt?

Die Leistungselektronik ist in einem eigenen Kunststoffschaltschrank unterhalb der Bedieneinheit montiert und wird über einen Hauptschalter mit Spannung versorgt. Die Steuereinheit ist komplett verrohrt und anschlussfertig nach VDE-Vorschriften verdrahtet. Systemanschlüsse sind mit integrierten Absperrungen ausgestattet. Die Steuerung bietet Kabelmanagement für externe Anschlüsse und Montageplätze für optionale Module.

Welche Sicherheits- und Überwachungsfunktionen sind integriert?

Die Steuerung verfügt über einen differenzierenden Fehler- und Parameterspeicher, eine Sammelstörmeldung sowie Signalisierung des aktiven Betriebsmodus. Die Nachspeisung wird kontrolliert, mit automatischer Unterbrechung und Störmeldung bei Überschreitung der Laufzeit oder Zyklenanzahl. Die Verarbeitung von Kontaktwasserzähler-Signalen ermöglicht eine Maximalmengenbegrenzung und Kapazitätsauswertung von Ionenaustauschern in der Nachspeiseleitung.

Für welche Systeme und Bedingungen ist die Variomat Giga GS 1,1 geeignet?

Die Steuereinheit ist für Heizsysteme bis 100 °C und Kühlsysteme bis 200 °C ausgelegt. Sie ist geeignet für Anlagen mit einem maximalen Arbeitsdruck von PN 16 und Absicherungstemperaturen über 110 °C sowie Drücke größer als PN 16 nach EN 12953 beziehungsweise TRD 604 Bl. 2. Die Steuerung ist koppelbar und unterstützt den Betrieb mit doppelten Pumpen- oder Kompressoreinheiten.

Technische Daten

• Nennvolumen Gefäße: 1.000-5.000 Liter (Sondergrößen bis 20.000 Liter auf Anfrage)

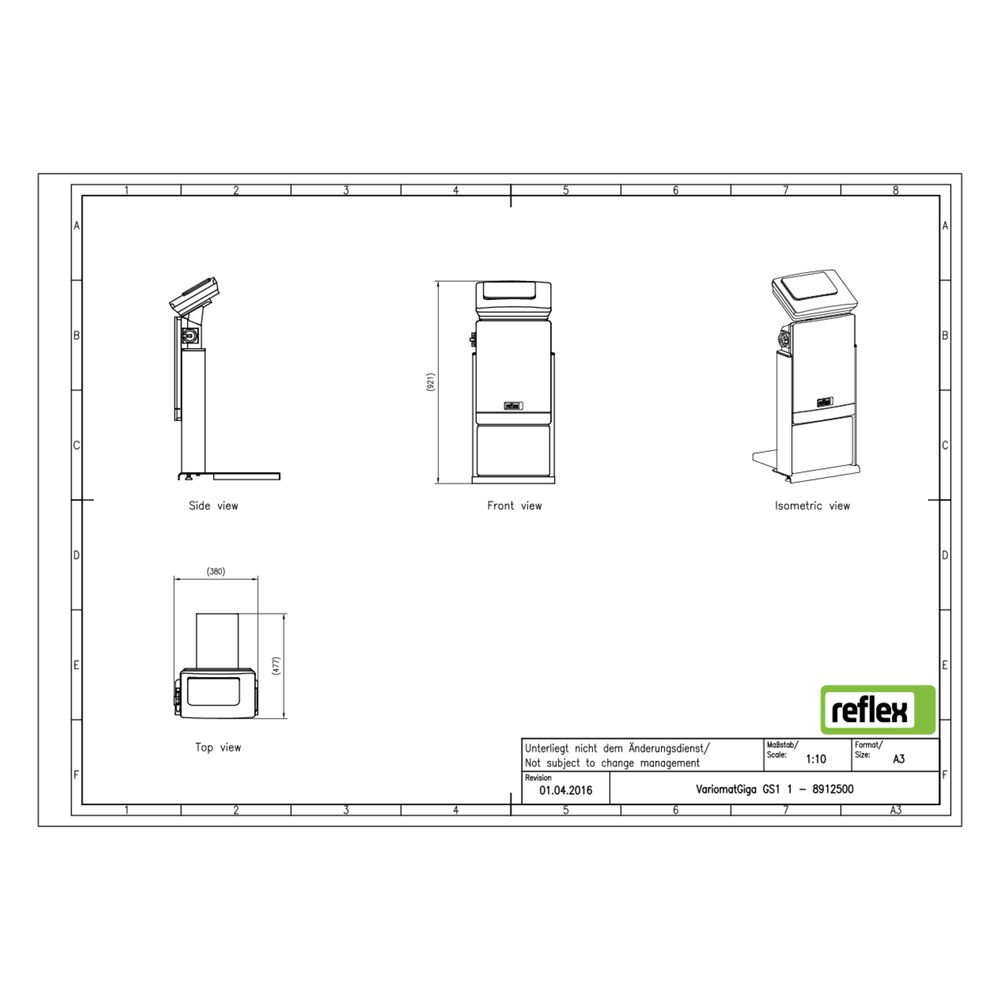

• Bauhöhe: 921 mm
• Leistungsaufnahme: 2,20 kW
• Anschlussspannung: 230 V
• Max. Mediumtemperatur (Dauerbetrieb): 90 °C
• Max. Arbeitsdruck: PN 16
• Für Heizsysteme bis: 100 °C
• Für Kühlsysteme bis: 200 °C
• Wirkprinzip: Pumpe
• Digitale Steuerungseinheit: ja
• Doppelte Pumpe/Kompressoreinheit: ja
• Koppelbar: ja

Die Reflex Variomat Giga GS 1,1 Steuereinheit bietet eine präzise und vollautomatische Steuerung für pumpengesteuerte Druckhaltestationen in Heiz- und Kühlsystemen. Mit ihrer robusten Control Touch Bedienung, umfangreichen Schnittstellen und Sicherheitsfunktionen stellt sie eine zuverlässige Lösung für hohe Leistungsanforderungen dar und unterstützt eine optimierte Systemwasserentgasung sowie kontrollierte Nachspeisung.
