Reflex Exdirt Schmutzabscheider D 22mm, mit Klemmring, 10 bar

Der Reflex Exdirt Schmutzabscheider D 22 mm mit Klemmringanschluss ist ein Zubehör für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme. Er entfernt Schmutz- und Schlammpartikel ab 5 Mikrometern aus dem Flüssigkeitsstrom und schützt die Anlage vor Ablagerungen. Das Gerät ist für Wasser und Wasser-Glykol-Gemische bis zu einem Mischverhältnis von 50 zu 50 Prozent geeignet und arbeitet bei einem maximalen Betriebsdruck von 10 bar.

Wie funktioniert der Reflex Exdirt Schmutzabscheider?

Der Schmutzabscheider arbeitet nach dem Vollstromprinzip mit Beruhigung, wodurch Partikel effektiv aus dem Wasserstrom abgeschieden werden. Ein speziell gestalteter Einsatz sorgt für die Entfernung von Schmutzpartikeln ab 5 Mikrometern. Die Reinigung des Schmutzsammelraums erfolgt über einen integrierten Entschlammungskugelhahn, der eine Entleerung ohne Betriebsunterbrechung ermöglicht.

Für welche Systeme und Medien ist der Schmutzabscheider geeignet?

Der Reflex Exdirt ist für geschlossene Heiz- und Kühlsysteme konzipiert. Er eignet sich für Wasser sowie Wasser-Glykol-Gemische bis zu einem Anteil von 50 Prozent Glykol. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 110 °C. Eine Verwendung in offenen Systemen oder Solaranlagen ist nicht vorgesehen.

Welche Anschluss- und Ausführungsvarianten bietet der Schmutzabscheider?

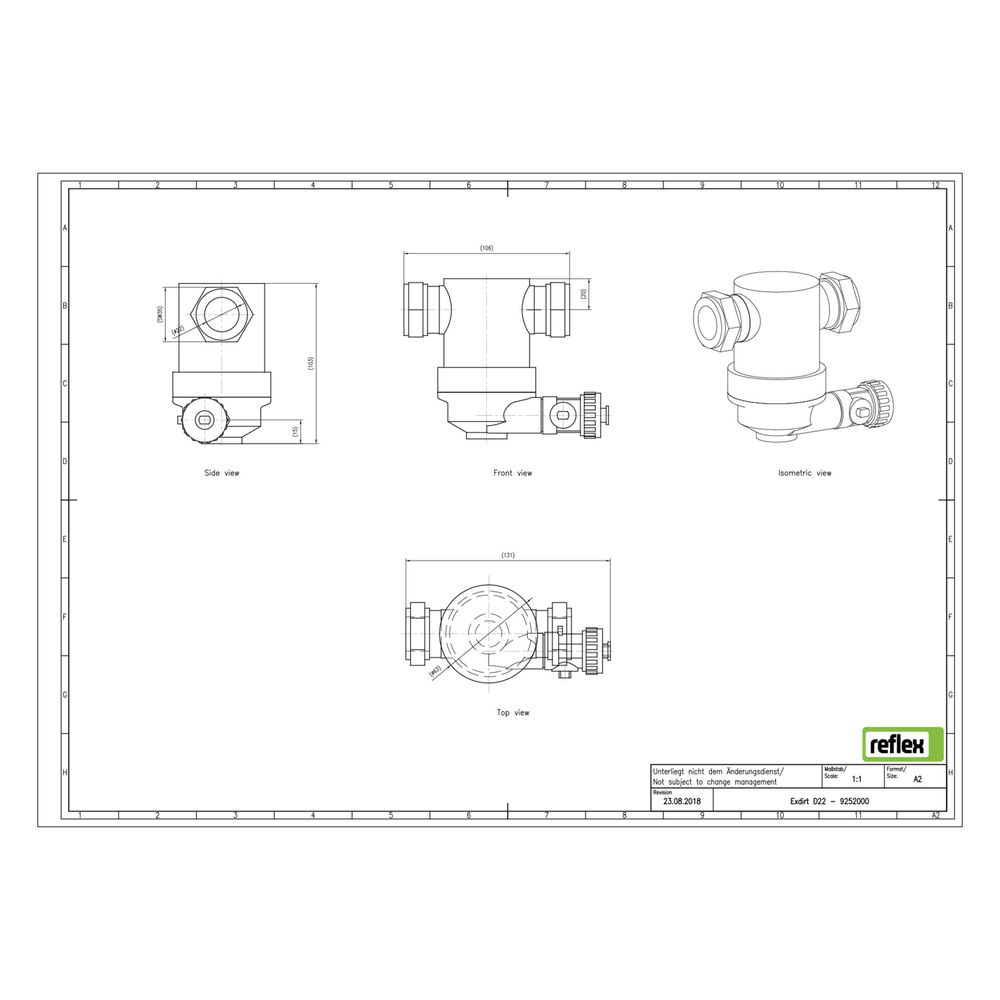

Das Modell mit 22 mm Nenndurchmesser verfügt über einen Klemmringanschluss und ein Messinggehäuse. Die Ausführung ist horizontal mit einer Baulänge von 106 mm. Der Absorber ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und besitzt einen Kvs-Wert von 10,7, was eine Durchflussleistung von 0,10 bis 1,25 m³/h ermöglicht.

Technische Daten

• Nenndurchmesser: 3/4 Zoll (20 mm)
• Anschluss: Klemmring
• Werkstoff Gehäuse: Messing
• Baulänge: 106 mm
• Maximaler Arbeitsdruck: 10 bar
• Kvs-Wert: 10,7
• Durchflussleistung: 0,10 bis 1,25 m³/h
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Maximale Glykol-Mischung: 50 %
• Ausführung: horizontal
• Geeignet für: geschlossene Heiz- und Kühlsysteme

Der Reflex Exdirt Schmutzabscheider D 22 mm mit Klemmringanschluss entfernt zuverlässig Schmutzpartikel ab 5 Mikrometern und schützt Heiz- und Kühlsysteme vor Ablagerungen. Mit einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur von bis zu 110 °C ist er für viele Anwendungen im geschlossenen Anlagenbetrieb geeignet und ermöglicht eine Reinigung ohne Unterbrechung des Betriebs.
