Reflex Variomat VS 1-2/140 Steuereinheit für Pumpendruckhaltung, 2 Pumpen, Control Touch

Der Reflex Variomat VS 1-2/140 ist eine Steuereinheit für die Pumpendruckhaltung mit zwei Pumpen und der Control Touch Steuerung. Dieses Kombigerät ist für den Einsatz in geschlossenen Heizwasser- und Kühlkreisläufen konzipiert und eignet sich besonders für lärmsensible Bereiche. Es ermöglicht die zuverlässige Druckhaltung, Entgasung und kontrollierte Nachspeisung in Systemen mit Nennvolumen von 200 bis 5.000 Litern, Sondergrößen bis 10.000 Liter sind auf Anfrage erhältlich.

Wie funktioniert die Druckhaltung mit dem Variomat VS 1-2/140?

Die Druckhaltung erfolgt über zwei unabhängig arbeitende Edelstahlkreiselpumpen, die in Verbindung mit robusten, schmutzunempfindlichen Motorkugelhähnen und vorgeschalteten Schmutzfängern als Überströmeinrichtung arbeiten. Ein Sicherheitsventil sorgt für die Druckabsicherung des angeschlossenen Variomat Grund- oder Folgegefäßes. Die Systemdruckmessung wird durch einen elektronischen Sensor überwacht, während die druckseitigen Systemanschlüsse als gesicherte Absperrkugelhähne ausgeführt sind. Alle Armaturen sind auf einer drehbaren Grundplatte montiert, was eine flexible Anordnung der Hydraulik ermöglicht.

Welche Steuerungs- und Überwachungsfunktionen bietet die Control Touch Bedieneinheit?

Die Control Touch Bedieneinheit verfügt über ein 4,3 Zoll resistives Farb-Touchdisplay zur Programmierung, Betriebsdokumentation und Überwachung. Sie bietet eine klare grafische und textliche Darstellung von Systemdruck, Gefäßfüllniveau sowie allen relevanten Betriebs- und Störmeldungen. Die Steuerung ist vollautomatisch und frei parametrierbar, inklusive Echtzeituhr, differenzierendem Fehler- und Parameterspeicher sowie Signalisierung des aktiven Betriebsmodus. Schnittstellen wie RS485, TTL und potenzialfreie Ausgänge ermöglichen die Integration in übergeordnete Systeme und die Auswertung von Kontaktwasserzählern.

Wie wird die Entgasung und Nachspeisung im System realisiert?

Die Systemwasserentgasung erfolgt durch eine patentierte, vollautomatische Überströmregelung mit Zyklen für Dauer-, Intervall- und Nachlaufentgasung. Die Nachspeisung ist kontrolliert und wird bei Überschreitung der Laufzeit oder der Zyklenanzahl automatisch unterbrochen und mit einer Störmeldung versehen. Die Steuerung verarbeitet zudem Signale von Kontaktwasserzählern zur Maximalmengenbegrenzung und Kapazitätsauswertung von Ionenaustauschern in der Nachspeiseleitung.

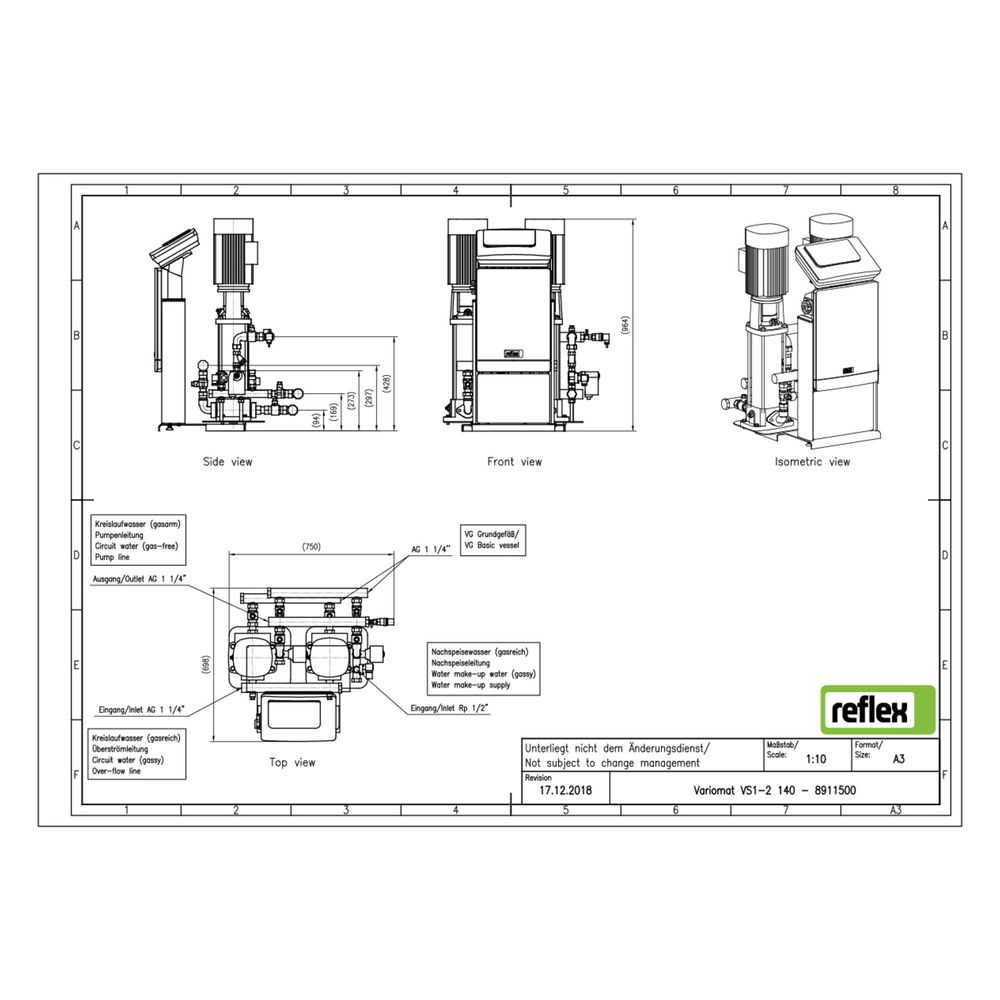

Wie ist die Steuereinheit aufgebaut und installiert?

Die Steuereinheit besteht aus einem modularen, bodenstehenden Rahmensystem aus eloxierten Aluminiumprofilen, das Hydraulikteil und Steuerungsmodul ergonomisch und wartungsfreundlich integriert. Die Leistungselektronik ist in einem eigenen Kunststoffschaltschrank unterhalb der Bedieneinheit montiert. Die Spannungsversorgung erfolgt über einen Hauptschalter an der Gehäuseaußenseite. Die Steuereinheit ist komplett verrohrt und anschlussfertig nach VDE-Vorschriften verdrahtet. Eine optionale separate Wandmontage der Bedieneinheit ist bis zu drei Meter Entfernung möglich.

Technische Daten

• Nennvolumen Gefäß: 200 bis 5.000 Liter (Sondergrößen bis 10.000 Liter auf Anfrage)
• Leistungsaufnahme: 2,20 kW
• Anschlussspannung: 400 V
• Max. Mediumtemperatur: 90 °C
• Max. Arbeitsdruck: 16 bar
• Druckstufe: PN 16
• Für Heizsysteme bis: 8 bar
• Für Kühlsysteme bis: 16 bar
• Digitale Steuerungseinheit: ja
• Doppelte Pumpe: ja
• Bauhöhe: 964 mm

Der Reflex Variomat VS 1-2/140 bietet eine präzise und zuverlässige Pumpendruckhaltung mit integrierter Steuerung und Überwachung. Mit seiner robusten Hydraulik, der flexiblen Steuerungseinheit und der automatischen Entgasung und Nachspeisung ist er für den Einsatz in anspruchsvollen Heiz- und Kühlsystemen bis 5.000 Liter Nennvolumen ausgelegt. Die Kombination aus zwei Edelstahlkreiselpumpen und moderner Mikroprozessorsteuerung sorgt für eine stabile Druckhaltung bei bis zu 16 bar Arbeitsdruck und einer maximalen Mediumtemperatur von 90 °C.
