Beschreibung
Reflex Exvoid Twist Luft-Mikroblasenabscheider Solar AT G 3/4", mit Gewinde, 10 bar
Der Reflex Exvoid Twist Luft-Mikroblasenabscheider Solar AT G 3/4" ist eine spezialisierte Armatur für Solar- und Heizsysteme. Er entfernt Mikroblasen zuverlässig aus geschlossenen flüssigkeitsgefüllten Anlagensystemen mit hohen Betriebstemperaturen. Das Gerät ist für Medien wie Wasser und Wasser/Glykolgemische bis zu einem Mischungsverhältnis von 50/50 % geeignet und arbeitet mit einem maximalen Betriebsdruck von 10 bar.
Wie funktioniert der Reflex Exvoid Twist Mikroblasenabscheider?
Der Mikroblasenabscheider nutzt ein optimiertes Abscheideelement, um Gasblasen aus dem Flüssigkeitsstrom zu sammeln. Diese werden automatisch und dauerhaft über einen integrierten, nicht absperrbaren Exvoid-T Großentlüfter in die Atmosphäre abgegeben. Das Prinzip basiert auf einem Vollstrom mit Beruhigung, wodurch eine effiziente Entlüftung sichergestellt wird.
Für welche Systeme ist der Exvoid Twist geeignet?
Das Gerät ist speziell für geschlossene Systeme konzipiert und eignet sich für Solar-, Heiz- und Kühlsysteme. Die vertikale Ausführung ermöglicht eine einfache Installation an Hochpunkten zur Betriebsentlüftung. Offene Systeme sind nicht vorgesehen.
Welche Materialien und Anschlüsse sind verbaut?

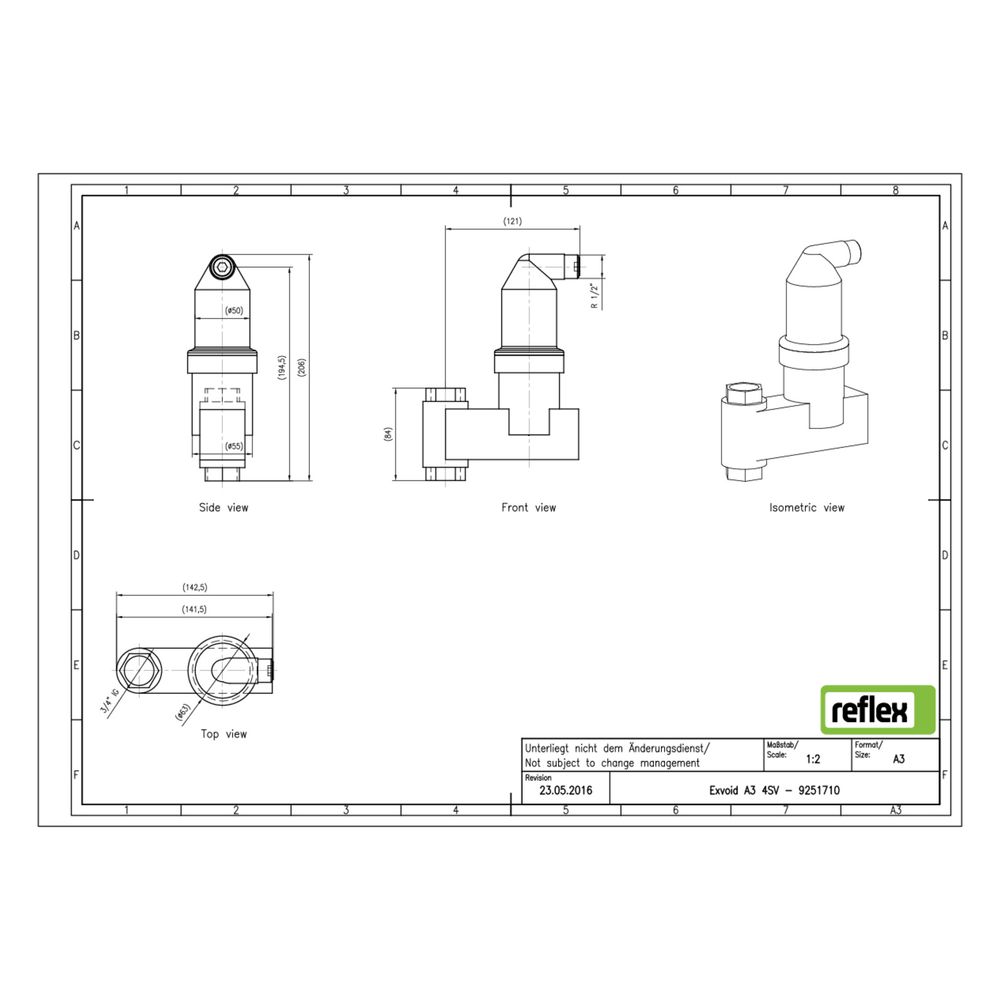

Das Gehäuse besteht aus Messing und verfügt über einen Gewindeanschluss mit einem Nenndurchmesser von 3/4 Zoll (DN 20). Die Baulänge beträgt 84 mm, der Rohraußendurchmesser 26,90 mm. Kupplungen sind nicht enthalten.
Welche Betriebsparameter sind zu beachten?
Der Exvoid Twist ist für Medien mit einer Temperatur von 0 bis 180 °C ausgelegt. Die maximale Glykol-Mischung im Medium darf 50 % nicht überschreiten. Die Durchflussleistung liegt zwischen 0,10 und 1,25 m³/h, und der Kvs-Wert beträgt 10,7. Der maximale Arbeitsdruck ist auf 10 bar begrenzt.
Technische Daten
- Anschlussgröße: 3/4 Zoll (DN 20)
- Werkstoff Gehäuse: Messing
- Maximaler Betriebsdruck: 10 bar
- Maximale Mediumtemperatur: 180 °C
- Maximale Glykol-Mischung: 50 %
- Durchflussleistung: 0,10 bis 1,25 m³/h
- Kvs-Wert: 10,7
- Baulänge: 84 mm
- Rohraußendurchmesser: 26,90 mm
- Ausführung: vertikal
- Automatischer Entlüfter: integriert, nicht absperrbar
Der Reflex Exvoid Twist Luft-Mikroblasenabscheider Solar AT G 3/4" ermöglicht eine zuverlässige Entfernung von Mikroblasen in Solar- und Heizsystemen. Mit einem maximalen Betriebsdruck von 10 bar und einer Temperaturbeständigkeit bis 180 °C ist er für anspruchsvolle Anwendungen geeignet. Die Kombination aus Messinggehäuse und automatischem Entlüfter sorgt für eine dauerhafte und effiziente Betriebsentlüftung.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Serie | Exvoid, Exdirt, Extwin |
| Hersteller-Produktgruppe | Exvoid, Exdirt, Extwin |
| Hersteller-Artikelnummer | 9251710 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-9251710 |
| Ausführung | vertikal |
| Baulänge | 84,00 |
| Durchflussleistung | 0,10 - 1,25 |
| EAN-13 | 4036705088377 |
| Geeignet für geschlossene Systeme | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für offene Systeme | nein |
| Geeignet für Solar | ja |
| Gewicht | 1,95 kg |
| Kvs-Wert | 10,70 |
| Magnetisches Funktionsprinzip | nein |
| Max Arbeitsdruck | 10,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | 0,00 - 180,00 |
| Mit automatischem Entlüfter | ja |
| Mit Kupplungen | nein |
| Nenndurchmesser | 3/4 Zoll (20) |
| Prinzip Vollstrom mit Beruhigung | ja |
| Reinigung während des Betriebs möglich | nein |
| Rohraußendurchmesser | 26,90 |
| Sprungabstand Eingang/Ausgang | 0,00 |
| Typ Abscheider | Luft |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | 30666633 |
