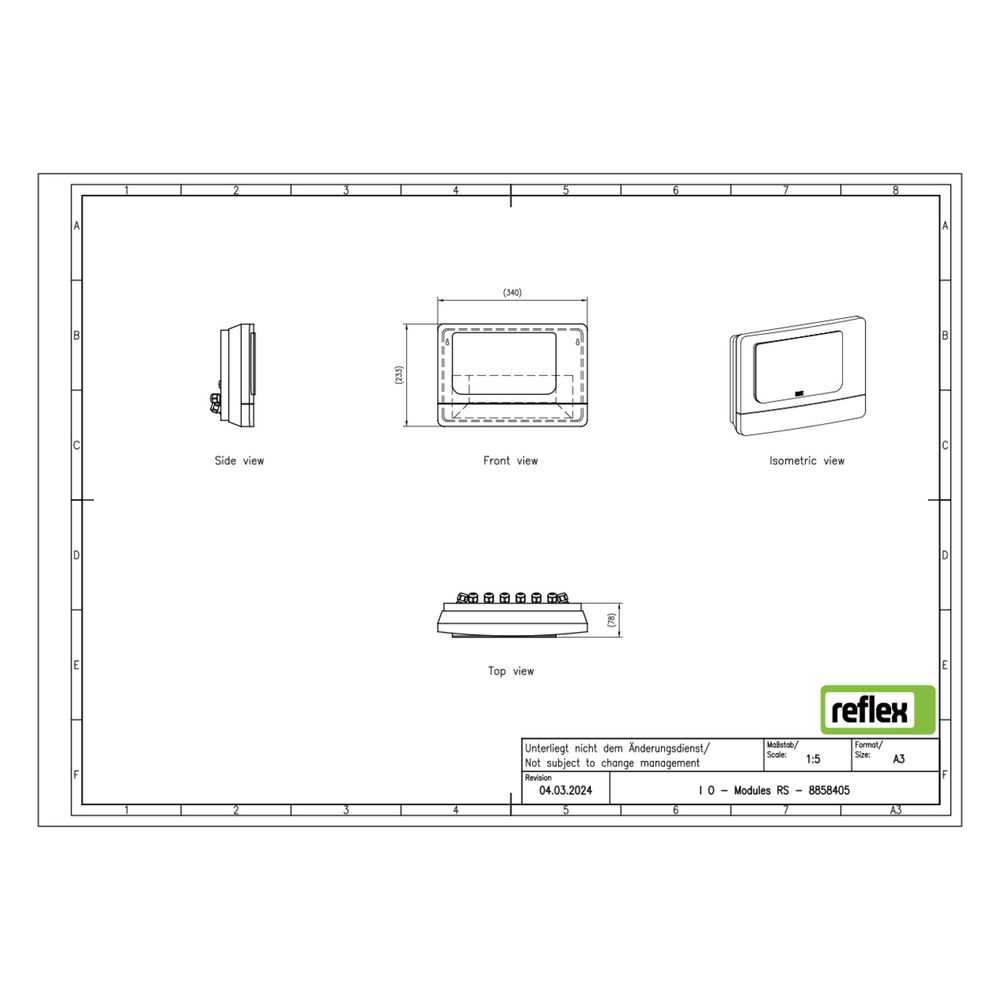

Reflex Erweiterungsmodul I/O für Reflexomat RS, 6 Ein- und Ausgänge
Das Reflex Erweiterungsmodul I/O für Reflexomat RS ist eine modulare Erweiterung zur Steuerung von Reflexomat-, Variomat- und Servitec-Steuereinheiten. Es bietet sechs digitale Eingänge und sechs potenzialfreie digitale Ausgänge zur flexiblen Verarbeitung von Meldungen und Alarmen. Das Gerät ist in einem robusten Kunststoffgehäuse mit Schutzart IP54 untergebracht und kann direkt in die Steuereinheit integriert oder alternativ an der Wand montiert werden.
Welche Funktionen bietet das Erweiterungsmodul I/O?
Das Modul verfügt über zwei Trennverstärker für analoge Signale der Druck- und Niveaumessung sowie sechs frei parametrierbare digitale Eingänge und sechs potenzialfreie digitale Ausgänge. Die digitalen Eingänge sind aufgeteilt in drei Öffner mit 24 V Eigenpotenzial, die beispielsweise für externe Temperaturüberwachung, Mindestdrucksignale oder Handnachspeisung genutzt werden können, sowie drei Schließer mit 230 V externem Potenzial, die für Not-Aus-Funktionen, Handbetrieb von Pumpen oder Überströmeinrichtungen vorgesehen sind. Die digitalen Ausgänge sind als Wechsler potenzialfrei ausgeführt und können Meldungen wie Nachspeisefehler, Minimal- oder Maximaldrucküberschreitungen sowie Betriebsarten wie Hand- oder Stoppbetrieb signalisieren.
Wie erfolgt die Montage und Integration des Moduls?
Das Erweiterungsmodul ist in einem Kunststoffschaltschrankgehäuse untergebracht, das entweder in den vorgesehenen Montageplatz der Steuereinheit eingesetzt oder alternativ an der Wand montiert werden kann. Die Verdrahtung zur Steuereinheit erfolgt bauseits. Das Modul ist für die Frontmontage geeignet und bietet mit der Schutzart IP54 einen zuverlässigen Schutz gegen Staub und Spritzwasser.
Welche technischen Eigenschaften sind für den Betrieb relevant?
Das Modul arbeitet mit einer Netzspannung von 230 V bei 50 Hz. Es ist nicht für die selbstständige Arbeitsweise ausgelegt und verfügt über keinen PC-Anschluss. Die Anzahl der analogen Ausgänge beträgt zwei, während keine analogen Eingänge vorhanden sind. LED-Anzeigen für Ein- oder Ausgänge sind nicht integriert. Das Gerät ist nicht für die DIN-Schienenmontage vorgesehen.
Technische Daten
- Netzspannung: 230 V/50 Hz
- Schutzart: IP54
- Bauhöhe: 175 mm
- Baulänge: 175 mm
- Bautiefe: 70 mm
- Gewicht: 1,00 kg
- Digitale Eingänge: 6 (3 Öffner mit 24 V Eigenpotenzial, 3 Schließer mit 230 V externem Potenzial)
- Digitale Ausgänge: 6 potenzialfreie Wechsler
- Analoge Ausgänge: 2
- Analoge Eingänge: 0
- Montage: Frontmontage oder Wandmontage
Das Reflex Erweiterungsmodul I/O für Reflexomat RS erweitert die Steuerungsmöglichkeiten von Reflexomat-, Variomat- und Servitec-Systemen durch flexible digitale Ein- und Ausgänge sowie analoge Signaltrennung. Mit einer Netzspannung von 230 V und Schutzart IP54 ist es für den Einsatz in anspruchsvollen Umgebungen geeignet und bietet vielseitige Montageoptionen für eine einfache Integration.
Technische Daten
| Hersteller-Warengruppe | Druckhaltung kompressorgesteuert |
| Hersteller-Serie | Reflexomat |
| Hersteller-Produktgruppe | Reflexomat |
| Hersteller-Artikelnummer | 8858405 |
| Hersteller | Reflex |
| Anzahl der analogen Ausgänge | 2,00 |
| Anzahl der analogen Eingänge | 0,00 |
| Anzahl der digitalen Ausgänge | 6,00 |
| Anzahl der digitalen Eingänge | 3,00 |
| Artikelnummer | REFLEX-8858405 |
| Ausführung | Modul |
| Bauhöhe | 175,00 |
| Baulänge | 175,00 |
| Bautiefe | 70,00 |
| DIN-Schienenmontage | nein |
| EAN-13 | 4036705115240 |
| Geeignet für Frontmontage | ja |
| Geeignet für Handbedienung | nein |
| Gewicht | 1,7 kg |
| Kommunikationsmedium drahtlos | nein |
| Kommunikationsmedium Glasfaser | nein |
| Kommunikationsmedium Kupfer | nein |
| LED-Anzeige Ausgänge | nein |
| LED-Anzeige Eingänge | nein |
| Mit PC-Anschluss | ja |
| Netzspannung | 230 V AC |
| Schutzart (IP) | IP54 |
| Selbstständig arbeitend | nein |
| WEEE-Nr. | 30666633 |
