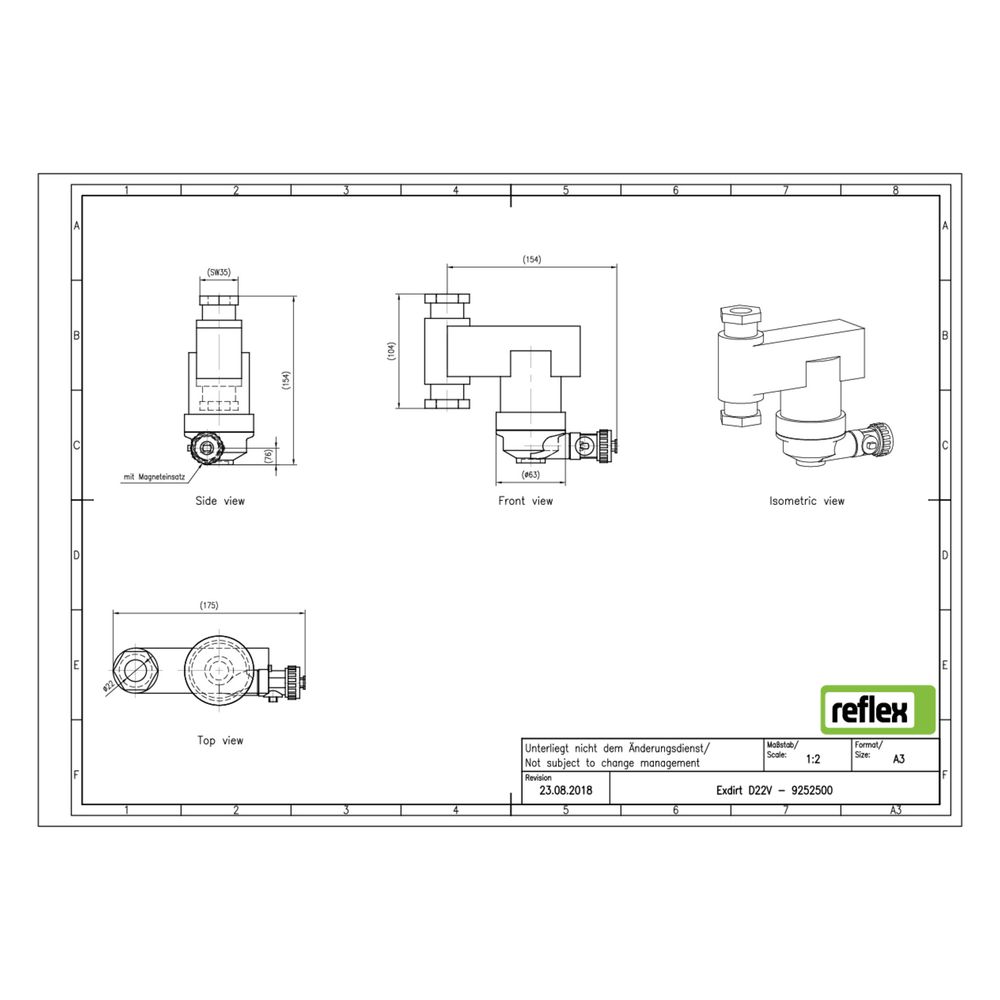

Reflex Exdirt Twist Schmutzabscheider DT 22mm, mit Klemmring, 10 bar

Der Reflex Exdirt Twist Schmutzabscheider DT 22mm mit Klemmringanschluss ist ein hochwertiges Zubehör für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme. Er entfernt zuverlässig Schmutz- und Schlammpartikel ab einer Größe von 5 Mikrometern aus Wasser oder Wasser-Glykol-Gemischen bis zu 50 Prozent. Mit einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur von bis zu 110 °C ist er für den dauerhaften Einsatz in anspruchsvollen Anlagen geeignet.

Wie funktioniert der Reflex Exdirt Twist Schmutzabscheider?

Der Schmutzabscheider arbeitet nach dem Vollstromprinzip mit Beruhigung, wodurch Partikel effektiv aus dem Flüssigkeitsstrom ausgefiltert werden. Das speziell gestaltete Einsatzsystem ermöglicht die Entfernung von Schmutzpartikeln ab 5 Mikrometern. Die Reinigung des Schmutzsammelraums erfolgt über einen integrierten Entschlammungskugelhahn, der eine Entleerung ohne Betriebsunterbrechung ermöglicht und so die Anlagensicherheit erhöht.

Für welche Systeme und Medien ist der Schmutzabscheider geeignet?

Der Exdirt Twist ist für geschlossene Heiz- und Kühlsysteme konzipiert und kann mit Wasser sowie Wasser-Glykol-Gemischen bis zu einem Mischungsverhältnis von 50 zu 50 Prozent betrieben werden. Er ist nicht für offene Systeme oder Solaranlagen vorgesehen. Die vertikale Ausführung mit Messinggehäuse und Klemmringanschluss sorgt für eine einfache und sichere Integration in bestehende Rohrleitungen mit einem Rohraußendurchmesser von 26,9 mm.

Welche technischen Eigenschaften zeichnen den Schmutzabscheider aus?

Der Schmutzabscheider verfügt über einen Nenndurchmesser von 3/4 Zoll (20 mm) und einen Kvs-Wert von 10,7, was eine Durchflussleistung von 0,10 bis 1,25 m³/h ermöglicht. Die Baulänge beträgt 104 mm, und der maximale Arbeitsdruck liegt bei 10 bar. Die Mediumtemperatur kann dauerhaft zwischen 0 und 110 °C liegen. Das Gerät kommt ohne Kupplungen aus.

Technische Daten

• Anschluss: Klemmring
• Werkstoff Gehäuse: Messing
• Nenndurchmesser: 3/4 Zoll (20 mm)
• Rohraußendurchmesser: 26,90 mm
• Baulänge: 104 mm
• Maximaler Arbeitsdruck: 10 bar
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Maximale Glykol-Mischung: 50 %
• Kvs-Wert: 10,7
• Durchflussleistung: 0,10 bis 1,25 m³/h

Der Reflex Exdirt Twist Schmutzabscheider DT 22mm mit Klemmringanschluss bietet eine effiziente Entfernung von Schmutzpartikeln ab 5 Mikrometern und schützt so Heiz- und Kühlsysteme vor Ablagerungen. Mit seiner robusten Messingausführung, dem maximalen Betriebsdruck von 10 bar und der Möglichkeit zur Reinigung während des Betriebs stellt er eine zuverlässige Komponente für den dauerhaften Einsatz in geschlossenen Anlagensystemen dar.
