Reflex Exvoid Luft-Mikroblasenabscheider A G 3/4", mit Gewinde, 10 bar

Der Reflex Exvoid Luft-Mikroblasenabscheider A G 3/4" mit Gewinde ist speziell für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme konzipiert. Er entfernt Mikroblasen zuverlässig und schnell aus den Medien Wasser oder Wasser/Glykolgemisch bis zu einem Mischungsverhältnis von 50/50 %. Die Armatur ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und eignet sich auch für Solaranlagen.

Wie funktioniert der Reflex Exvoid Mikroblasenabscheider?

Der Exvoid Mikroblasenabscheider arbeitet nach dem Prinzip Vollstrom mit Beruhigung. Gasblasen werden aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement gesammelt und automatisch über einen integrierten, nicht absperrbaren Großentlüfter in die Atmosphäre abgegeben. Dadurch wird eine permanente und automatische Betriebsentlüftung sichergestellt, die die Effizienz und Lebensdauer von Heiz- und Kühlsystemen unterstützt.

Für welche Systeme und Medien ist der Exvoid geeignet?

Der Mikroblasenabscheider ist für den Einsatz in geschlossenen Systemen ausgelegt und eignet sich für Heizungs- und Kühlanwendungen. Er kann mit Wasser sowie Wasser/Glykolgemischen bis zu 50 % Glykolanteil betrieben werden. Die Ausführung mit Messinggehäuse und Gewindeanschluss ist besonders für horizontale Einbaulagen vorgesehen und kann auch in Solaranlagen eingesetzt werden.

Welche technischen Merkmale zeichnen den Exvoid aus?

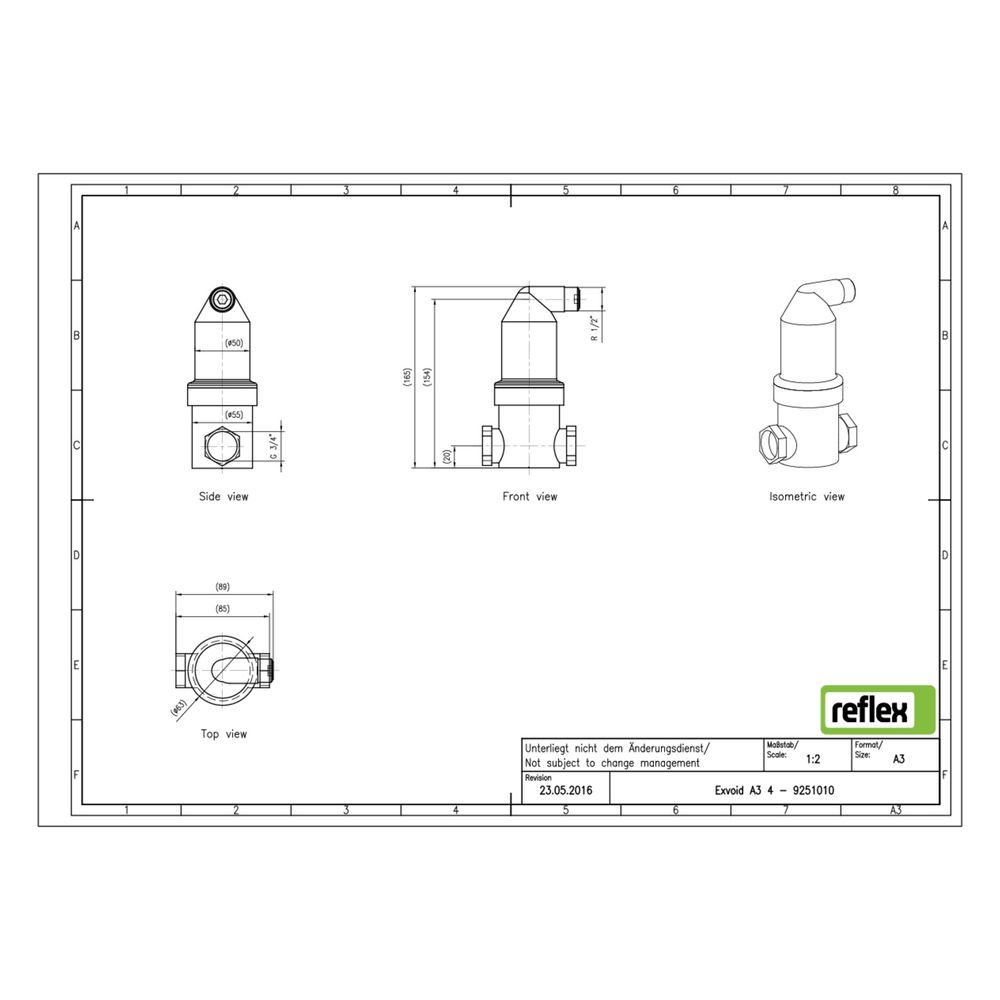

Das Gehäuse des Mikroblasenabscheiders besteht aus Messing, der Nenndurchmesser beträgt 3/4 Zoll (DN 20) mit einem Rohraußendurchmesser von 26,90 mm. Die Baulänge beträgt 85 mm. Der Kvs-Wert liegt bei 10,7, was eine Durchflussleistung von 0,10 bis 1,25 m³/h ermöglicht. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 110 °C. Eine Reinigung während des Betriebs ist nicht möglich.

Technische Daten

• Nenndurchmesser: 3/4 Zoll (DN 20)
• Gehäusematerial: Messing
• Baulänge: 85 mm
• Maximaler Betriebsdruck: 10 bar
• Maximale Mediumtemperatur: 110 °C
• Kvs-Wert: 10,7
• Durchflussleistung: 0,10 bis 1,25 m³/h
• Maximale Glykol-Mischung: 50 %
• Anschlussart: Gewinde
• Einbaulage: horizontal
• Geeignet für: Heizungs-, Kühl- und Solarsysteme

Der Reflex Exvoid Luft-Mikroblasenabscheider A G 3/4" mit Gewinde bietet eine zuverlässige Entfernung von Mikroblasen in Heiz- und Kühlsystemen. Mit einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur von bis zu 110 °C ist er vielseitig einsetzbar und unterstützt die Systemeffizienz durch automatische Entlüftung. Die Ausführung aus Messing und der Kvs-Wert von 10,7 ermöglichen eine optimale Durchflussleistung.
