Beschreibung
Reflex Variomat Giga GF 1500 Ausdehnungsgefäß MAG, Nennvolumen 1500l, Vollmembran, Grau
Der Reflex Variomat Giga GF 1500 Ausdehnungsgefäß MAG ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 1500 Litern, das für hohe Leistungen und Drücke in Heiz- und Kühlsystemen konzipiert ist. Das grau kunststoffbeschichtete Gefäß ist Teil der Variomat Giga Serie und dient als Folgegefäß in pumpengesteuerten Druckhaltestationen.
Wie ist das Ausdehnungsgefäß konstruiert?

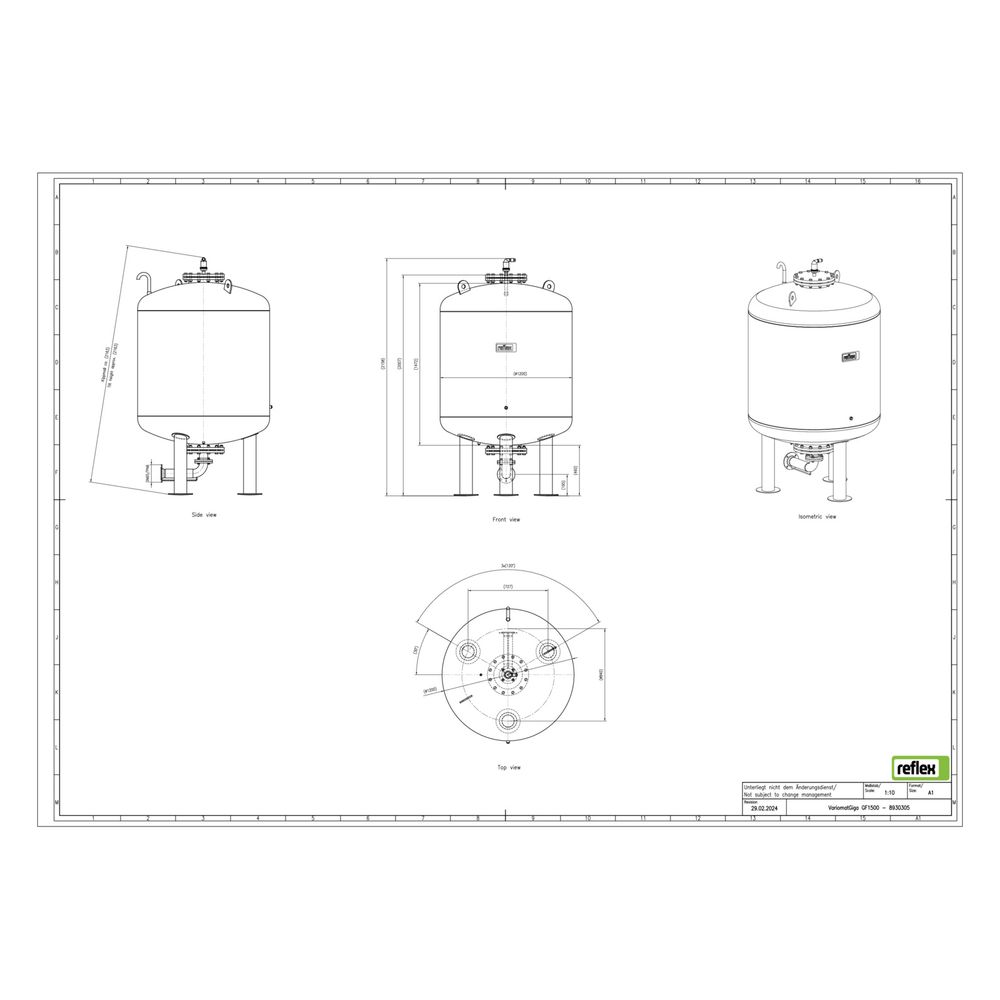

Das Ausdehnungsgefäß steht auf einer stabilen Fußkonstruktion mit drei Rohrfüßen. Es verfügt über eine austauschbare Vollmembran nach DIN EN 13831, die den Innenraum in einen Luft- und einen Wasserraum trennt, um das Eindringen von Luftsauerstoff in das Ausdehnungswasser zu verhindern. Die Außenfläche ist kunststoffbeschichtet, was den Korrosionsschutz verbessert. Eine Peilrohrentgasung mit Wiedereintrittssperre ist integriert. Folgegefäße der GF-Serie sind ohne Messumformer für die Niveaumessung ausgeführt.
Für welche Einsatzbereiche ist das Variomat Giga GF 1500 geeignet?
Das Ausdehnungsgefäß ist drucklos gegenüber der Atmosphäre geschlossen und zugelassen gemäß der EU-Druckgeräterichtlinie 2014/68/EU. Es entspricht den Normen DIN EN 13831, VDI 4708 sowie AD 2000. Für Sonderanlagen ist es für Absicherungstemperaturen über 110 °C und Drücke größer als PN 16 nach EN 12953 bzw. TRD 604 Blatt 2 einsetzbar. Das Gefäß ist für einen maximalen Betriebsdruck von 6 bar und eine maximale Mediumtemperatur von 70 °C ausgelegt.
Wie funktioniert das Ausdehnungsgefäß im System?
Das Variomat Giga GF 1500 dient als Folgegefäß in pumpengesteuerten Druckhaltestationen. Die Membran trennt Luft- und Wasserraum, wodurch das Eindringen von Sauerstoff in das Heiz- oder Kühlwasser verhindert wird. Ein zusätzliches Magnetventil sorgt für die Mindestdrucksicherung. Das Gefäß unterstützt die Druckhaltung, Entgasung und Nachspeisung in Heiz- und Kühlsystemen.
Technische Daten
- Nennvolumen: 1500 l
- Bauhöhe: 2158 mm
- Durchmesser: 1200 mm
- Druckstufe: PN 6
- Maximale Mediumtemperatur: 70 °C
- Maximaler Arbeitsdruck: 6 bar
- Nenndurchmesser Ausdehnungsanschluss: DN 65
- Rohraußendurchmesser Ausdehnungsanschluss: 76,1 mm
- Membran: austauschbare Vollmembran nach DIN EN 13831
- Oberfläche: kunststoffbeschichtet
Das Reflex Variomat Giga GF 1500 Ausdehnungsgefäß bietet eine robuste und effiziente Lösung für die Druckhaltung in anspruchsvollen Heiz- und Kühlsystemen. Mit einem Nennvolumen von 1500 Litern, einer stabilen Bauweise und einer Membran, die das Eindringen von Luftsauerstoff verhindert, unterstützt es die Systemstabilität bei einem maximalen Betriebsdruck von 6 bar und einer Mediumtemperatur bis 70 °C.
Technische Daten
| Hersteller-Warengruppe | Druckhaltung pumpengesteuert |
| Hersteller-Serie | Variomat, Variomat Giga |
| Hersteller-Produktgruppe | Variomat, Variomat Giga |
| Hersteller-Artikelnummer | 8930305 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-8930305 |
| Bauhöhe | 2158,00 |
| Druckstufe Artikel | PN 6 |
| Durchmesser | 1200,00 |
| EAN-13 | 4036705115110 |
| Gewicht | 465 kg |
| Max Arbeitsdruck | 6,00 |
| Max Mediumtemperatur (Dauerbetrieb) | 70,00 |
| Mit austauschbarer Membran | ja |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| WEEE-Nr. | 30666633 |
