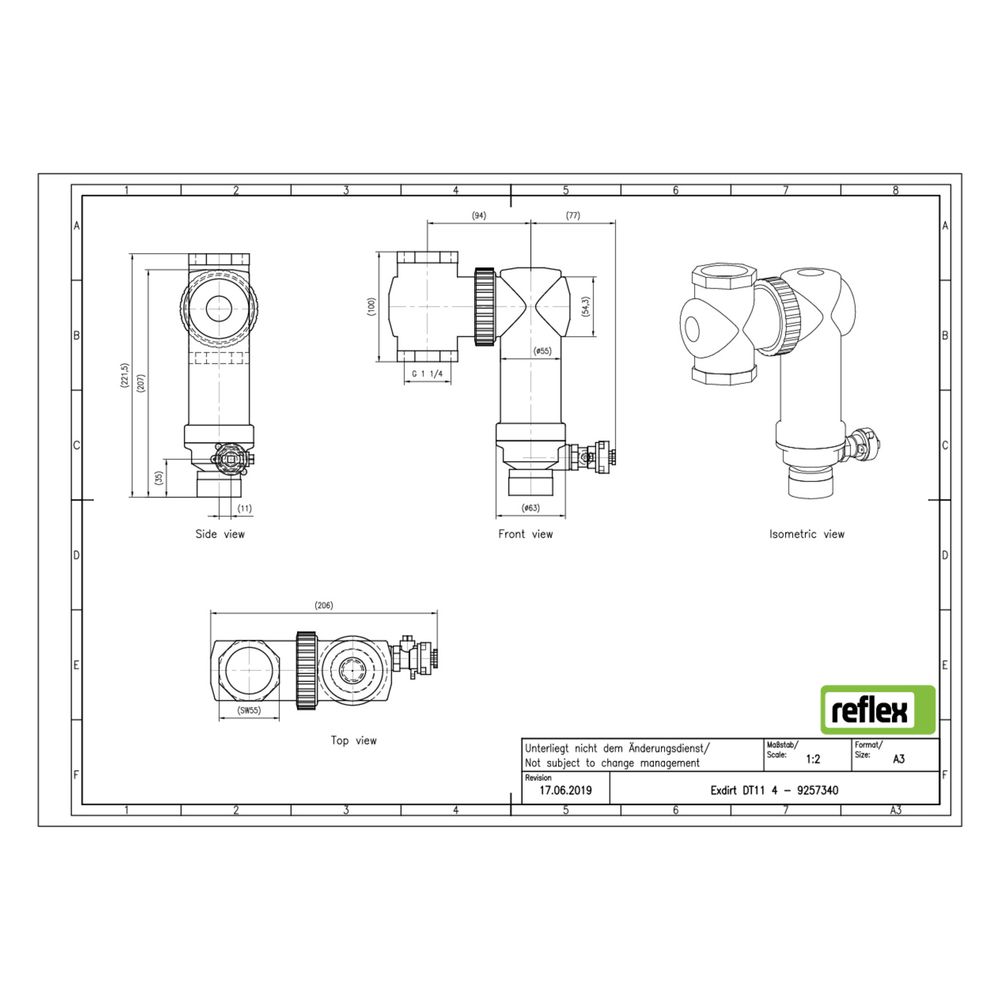

Reflex Exdirt Twist Schmutzabscheider DT G 1 1/4" M, mit Gewinde und Magnet, 10 bar

Der Reflex Exdirt Twist Schmutzabscheider DT G 1 1/4" M mit Gewindeanschluss und externem Ansteckmagnet ist eine effiziente Komponente für Heiz- und Kühlsysteme in geschlossenen, flüssigkeitsgefüllten Anlagen. Er entfernt selbst kleinste Schmutz- und Schlammpartikel aus Wasser oder Wasser-Glykol-Gemischen bis zu 50 Prozent und schützt so die Anlage vor Verschleiß. Der Schmutzabscheider ist für einen maximalen Betriebsdruck von 10 bar und eine Mediumtemperatur von bis zu 110 °C ausgelegt.

Wie funktioniert der Reflex Exdirt Twist Schmutzabscheider?

Der Schmutzabscheider arbeitet nach dem Vollstromprinzip mit Beruhigung, wodurch Schmutzpartikel effektiv aus dem Fluidstrom abgeschieden werden. Ein integrierter Hochenergie-Dauermagnet aus einer isostatisch gepressten Neodym-Scheibe, eingebettet in eine TPE-Ansteckhülse, sorgt für die gezielte Abscheidung und Fixierung ferromagnetischer Partikel. Der Magnet ist extern angebracht und kann zur Reinigung einfach abgezogen werden, ohne den Betrieb zu unterbrechen. Die Reinigung des Schmutzsammelraums erfolgt über einen eigenen Entschlammungskugelhahn, ebenfalls ohne Betriebsunterbrechung.

Für welche Anwendungen ist der Schmutzabscheider geeignet?

Der Reflex Exdirt Twist ist mit einem 360 Grad drehbaren Anschluss ausgestattet, der eine flexible Installation sowohl in vertikalen als auch horizontalen Rohrleitungen ermöglicht. Er ist speziell für Heiz- und Kühlsysteme in geschlossenen Anlagen konzipiert und eignet sich für Wasser und Wasser-Glykol-Gemische bis zu einem Mischungsverhältnis von 50/50 Prozent. Das Gehäuse besteht aus Messing, was Robustheit und Langlebigkeit ermöglicht. Der Schmutzabscheider ist nicht für offene Systeme oder Solaranlagen geeignet.

Welche Vorteile bietet der drehbare Anschluss?

Der 360 Grad drehbare Anschluss erleichtert die Montage und Anpassung an bestehende Anlagenlayouts. Die Baulänge beträgt 100 mm, und der Schmutzabscheider ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt, was ihn für viele Standardanwendungen im Heizungs- und Kühlbereich qualifiziert.

Wie wird die Wartung des Schmutzabscheiders durchgeführt?

Die Wartung gestaltet sich durch den abnehmbaren Ansteckmagneten besonders einfach. Ferromagnetische Partikel können durch Abziehen des Magneten entfernt werden, ohne den Betrieb zu unterbrechen. Zusätzlich ermöglicht der Entschlammungskugelhahn die Reinigung und Entleerung des Schmutzsammelraums während des laufenden Betriebs, was Ausfallzeiten minimiert und die Betriebssicherheit erhöht.

Technische Daten

• Anschlussgröße: 1 1/4 Zoll (32 mm)
• Werkstoff Gehäuse: Messing
• Maximaler Betriebsdruck: 10 bar
• Maximale Mediumtemperatur: 110 °C
• Maximale Glykol-Mischung: 50 %
• Baulänge: 100 mm
• Durchflussleistung: 0,10 bis 3,75 m³/h
• Kvs-Wert: 18,8
• Magnetposition: extern
• Rohraußendurchmesser: 42,40 mm
• Reinigung während des Betriebs: möglich
• Anschlussart: Gewinde
• Einsatzbereich: geschlossene Heiz- und Kühlsysteme

Der Reflex Exdirt Twist Schmutzabscheider bietet eine wartungsfreundliche und robuste Lösung zur Entfernung von Schmutz- und magnetischen Partikeln in Heiz- und Kühlsystemen. Mit seinem drehbaren Anschluss, der Messingausführung und der Möglichkeit zur Reinigung ohne Betriebsunterbrechung trägt er zur Schonung der Anlage und zur Reduzierung von Betriebskosten bei. Die technischen Eigenschaften wie der maximale Betriebsdruck von 10 bar und die Eignung für Wasser-Glykol-Gemische bis 50 Prozent machen ihn zu einer vielseitigen Komponente für geschlossene Systeme.
