Reflex Variomat VS 2-1/35 Steuereinheit für Pumpendruckhaltung, Control Touch

Der Reflex Variomat VS 2-1/35 ist eine Steuereinheit für die pumpengesteuerte Druckhaltung in geschlossenen Heiz- und Kühlsystemen. Die Kombination aus Hydraulik und moderner Control Touch Steuerung ermöglicht eine präzise Druckhaltung, automatische Entgasung und kontrollierte Nachspeisung. Das Gerät eignet sich für Heizsysteme bis 8 bar und Kühlsysteme bis 16 bar und ist besonders für lärmsensible Bereiche konzipiert.

Wie funktioniert die Druckhaltung mit der Variomat VS 2-1/35?

Die Druckhaltung erfolgt über eine Edelstahlkreiselpumpe, die in Verbindung mit einem robusten, schmutzunempfindlichen Motorkugelhahn und einem vorgeschalteten Schmutzfänger als Überströmeinrichtung arbeitet. Ein Sicherheitsventil sorgt für die Druckabsicherung des angeschlossenen Variomat Grund- oder Folgegefäßes. Die Systemdruckmessung wird durch einen elektronischen Sensor realisiert, während die druckseitigen Systemanschlüsse als gesicherte Absperrkugelhähne ausgeführt sind. Alle Armaturen sind auf einer drehbaren Grundplatte montiert, was eine flexible Anordnung der Hydraulik ermöglicht.

Welche Steuerungs- und Überwachungsfunktionen bietet die Control Touch Einheit?

Die Control Touch Bedieneinheit verfügt über ein 4,3 Zoll resistives Farb-Touchdisplay zur Programmierung, Betriebsdokumentation und Überwachung. Sie bietet eine klare grafische und textliche Darstellung von Systemdruck, Gefäßfüllniveau sowie allen relevanten Betriebs- und Störmeldungen. Die Mikroprozessorsteuerung ist frei parametrierbar und beinhaltet eine Echtzeituhr, differenzierenden Fehler- und Parameterspeicher sowie Signalisierung des aktiven Betriebsmodus. Schnittstellen wie RS485, TTL und potenzialfreie Ausgänge ermöglichen die Integration in übergeordnete Systeme und die Auswertung von Kontaktwasserzählern.

Wie wird die Entgasung und Nachspeisung im System optimiert?

Die Variomat VS 2-1/35 steuert die Systemwasserentgasung durch eine patentierte, vollautomatische Überströmregelung mit Zyklen für Dauer-, Intervall- und Nachlaufentgasung. Die Nachspeisung erfolgt kontrolliert mit automatischer Unterbrechung und Störmeldung bei Überschreitung der Laufzeit oder der Zyklenanzahl. Zusätzlich wird das Signal eines Kontaktwasserzählers verarbeitet, um eine Maximalmengenbegrenzung und Kapazitätsauswertung von Ionenaustauschern in der Nachspeiseleitung zu ermöglichen.

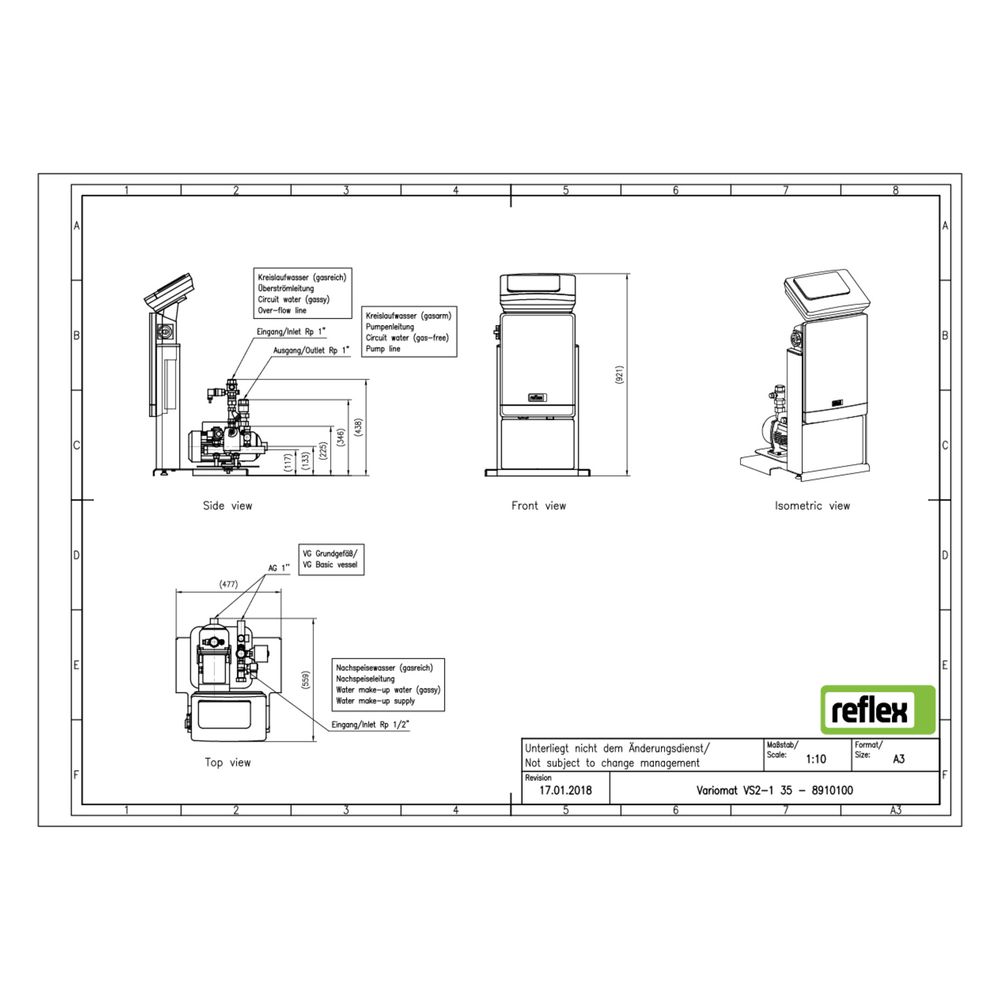

Wie ist die Steuereinheit aufgebaut und installiert?

Die Steuereinheit ist in ein modulares, bodenstehendes Rahmensystem aus eloxierten Aluminiumprofilen eingebunden. Die Control Touch Bedieneinheit ist horizontal an der Steuerung montiert, kann aber optional auch separat und vertikal bis zu drei Meter entfernt angebracht werden. Die Leistungselektronik befindet sich in einem eigenen Kunststoffschaltschrank unterhalb der Bedieneinheit. Die Spannungsversorgung erfolgt über einen Hauptschalter an der Gehäuseaußenseite. Die Steuereinheit ist komplett verrohrt und anschlussfertig nach VDE-Vorschriften verdrahtet.

Technische Daten

• Nennvolumen Gefäß: 200 bis 5.000 Liter (Sondergrößen bis 10.000 Liter auf Anfrage)
• Anschlussspannung: 230 V
• Leistungsaufnahme: 0,80 kW
• Maximaler Arbeitsdruck: 10 bar (PN 10)
• Maximale Mediumtemperatur: 90 °C
• Einsatzbereich Heizsysteme: bis 8 bar
• Einsatzbereich Kühlsysteme: bis 16 bar
• Bauhöhe: 921 mm
• Steuerung: digitale Mikroprozessorsteuerung mit Touchdisplay
• Koppelbar: ja

Die Reflex Variomat VS 2-1/35 Steuereinheit bietet eine zuverlässige und präzise Lösung für die Druckhaltung in Heiz- und Kühlsystemen. Mit ihrer robusten Hydraulik, der intelligenten Control Touch Steuerung und der automatischen Entgasungs- und Nachspeisefunktion stellt sie eine effiziente Systemoptimierung sicher und ist besonders für lärmsensible Umgebungen geeignet.
