Reflex Exvoid Luft-Mikroblasenabscheider A G 1 1/4", mit Gewinde, 10 bar

Der Reflex Exvoid Luft-Mikroblasenabscheider A G 1 1/4" mit Gewinde ist ein hochwertiges Zubehör für Heiz- und Kühlsysteme. Er entfernt Mikroblasen zuverlässig und schnell aus Wasser oder Wasser/Glykolgemischen bis zu 50 % Glykolanteil und ist für den Einsatz in geschlossenen, flüssigkeitsgefüllten Anlagensystemen konzipiert. Mit einem maximalen Betriebsdruck von 10 bar und einer Temperaturbeständigkeit bis 110 °C eignet sich der Abscheider besonders für Heizungs-, Kühl- und Solaranlagen.

Wie funktioniert der Reflex Exvoid Mikroblasenabscheider?

Der Exvoid Mikroblasenabscheider sammelt Gasblasen aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement. Die Mikroblasen werden automatisch und dauerhaft über einen integrierten, nicht absperrbaren Exvoid-T Großentlüfter in die Atmosphäre abgegeben. Dieses Prinzip sorgt für eine effektive Betriebsentlüftung, insbesondere an Hochpunkten der Anlage, und verbessert die Systemeffizienz durch die Reduzierung von Luftansammlungen.

Für welche Systeme und Medien ist der Exvoid geeignet?

Der Mikroblasenabscheider ist speziell für geschlossene Heiz- und Kühlsysteme ausgelegt und kann mit Wasser sowie Wasser/Glykolgemischen bis zu einem Mischungsverhältnis von 50/50 % betrieben werden. Er ist nicht für offene Systeme geeignet. Die Ausführung mit Messinggehäuse und Gewindeanschluss macht ihn kompatibel mit Rohrleitungen mit einem Außendurchmesser von 42,4 mm und einem Nenndurchmesser von 1 1/4 Zoll.

Welche technischen Merkmale zeichnen den Exvoid aus?

Der Abscheider arbeitet nach dem Vollstromprinzip mit Beruhigung, was eine effiziente Abscheidung der Luft ermöglicht. Die Baulänge beträgt 88 mm, der Kvs-Wert liegt bei 31,8, was auf einen guten Durchflusswert hinweist. Die Durchflussleistung reicht von 0,10 bis 3,75 m³/h. Eine Reinigung während des Betriebs ist nicht möglich, jedoch sorgt der automatische Entlüfter für eine kontinuierliche Luftabfuhr ohne manuelles Eingreifen.

Technische Daten

• Anschlussgröße: 1 1/4 Zoll (32 mm)
• Gehäusematerial: Messing
• Maximaler Betriebsdruck: 10 bar
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Maximale Glykol-Mischung: 50 %

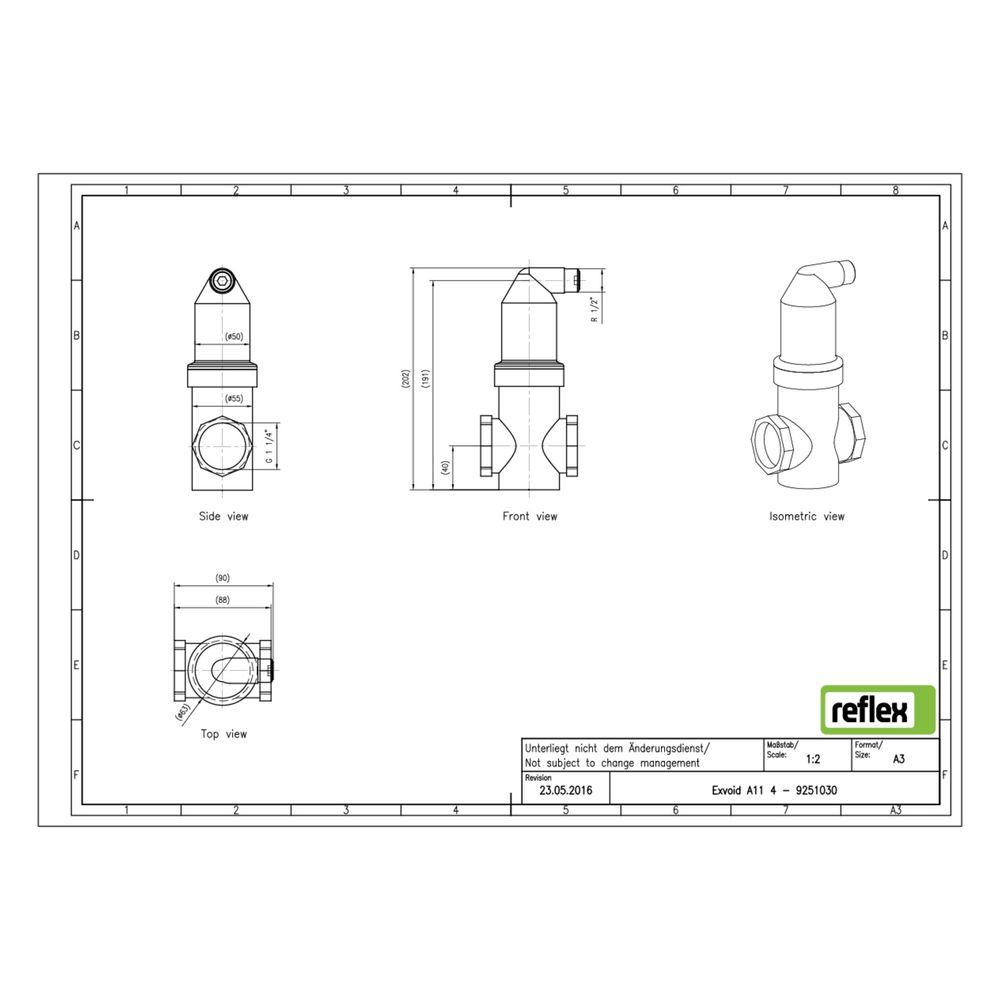

• Baulänge: 88 mm
• Kvs-Wert: 31,8
• Durchflussleistung: 0,10 bis 3,75 m³/h
• Rohraußendurchmesser: 42,40 mm
• Automatischer Entlüfter: integriert, nicht absperrbar
• Ausführung: horizontal

Der Reflex Exvoid Luft-Mikroblasenabscheider bietet eine zuverlässige Lösung zur Entfernung von Mikroblasen in Heiz- und Kühlsystemen. Mit seiner robusten Messingausführung, dem automatischen Entlüfter und der Eignung für Wasser/Glykolgemische bis 50 % unterstützt er eine effiziente und störungsarme Anlagenfunktion bei einem maximalen Betriebsdruck von 10 bar und Temperaturen bis 110 °C.
