Reflex Variomat VS 2-2/60 Steuereinheit für Pumpendruckhaltung, 2 Pumpen, Control Touch

Der Reflex Variomat VS 2-2/60 ist eine Steuereinheit für die pumpengesteuerte Druckhaltung in Heiz- und Kühlsystemen. Ausgestattet mit zwei unabhängig arbeitenden Edelstahlkreiselpumpen und einer digitalen Control Touch Steuerung, eignet sich das Gerät für geschlossene Heizwasser- und Kühlkreisläufe mit einem Volumen von 200 bis 5.000 Litern. Typische Einsatzbereiche sind lärmsensible Umgebungen, in denen eine präzise Druckhaltung und Systemüberwachung erforderlich sind.

Wie funktioniert die Druckhaltung mit dem Variomat VS 2-2/60?

Die Druckhaltung erfolgt über zwei unabhängig voneinander arbeitende Edelstahlkreiselpumpen, die in Verbindung mit robusten, schmutzunempfindlichen Motorkugelhähnen und vorgeschalteten Schmutzfängern als Überströmeinrichtung arbeiten. Ein Sicherheitsventil sorgt für die Druckabsicherung des angeschlossenen Variomat Grund- oder Folgegefäßes. Die Systemdruckmessung wird durch einen elektronischen Sensor realisiert, während die druckseitigen Systemanschlüsse als gesicherte Absperrkugelhähne ausgeführt sind. Alle Armaturen sind auf einer drehbaren Grundplatte montiert, was eine flexible Anordnung der Hydraulik ermöglicht.

Welche Steuerungs- und Überwachungsfunktionen bietet die Control Touch Bedieneinheit?

Die Control Touch Bedieneinheit verfügt über ein 4,3 Zoll resistives Farb-Touchdisplay zur Programmierung, Betriebsdokumentation und Überwachung. Sie bietet eine klare grafische und textliche Darstellung von Systemdruck, Gefäßfüllniveau sowie allen relevanten Betriebs- und Störmeldungen. Die Steuerung ist vollautomatisch und frei parametrierbar, inklusive Echtzeituhr, differenzierendem Fehler- und Parameterspeicher sowie Signalisierung des aktiven Betriebsmodus. Schnittstellen wie RS485, TTL und potenzialfreie Ausgänge ermöglichen die Integration in übergeordnete Systeme und die Auswertung von Kontaktwasserzählern.

Wie wird die Systemwasserentgasung und Nachspeisung realisiert?

Die Systemwasserentgasung erfolgt durch eine patentierte, vollautomatische Überströmregelung mit Zyklen für Dauer-, Intervall- und Nachlaufentgasung. Die Nachspeisung ist kontrolliert und wird bei Überschreitung der Laufzeit oder der Zyklenanzahl automatisch unterbrochen und mit einer Störmeldung versehen. Die Steuerung verarbeitet zudem Signale von Kontaktwasserzählern zur Maximalmengenbegrenzung und Kapazitätsauswertung von Ionenaustauschern in der Nachspeiseleitung.

Wie ist die Steuereinheit aufgebaut und installiert?

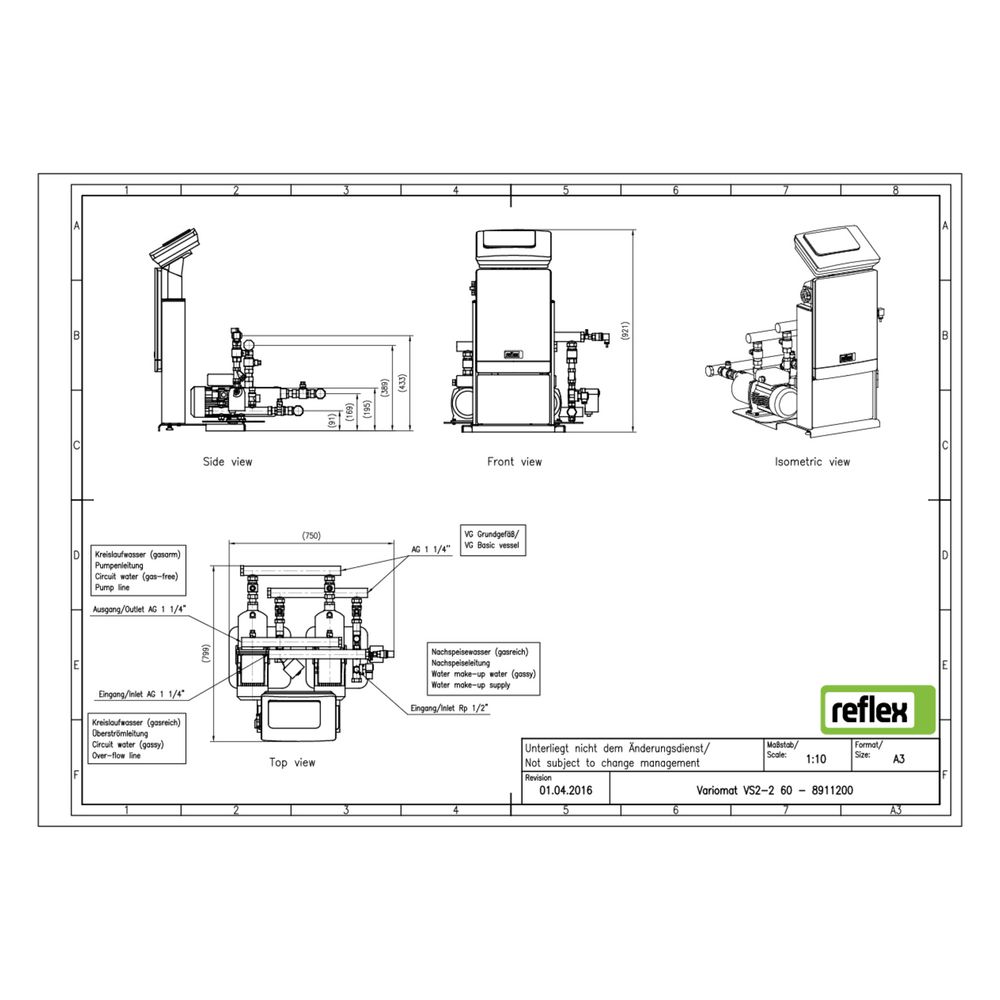

Die Steuereinheit besteht aus einem modularen, bodenstehenden Rahmensystem aus eloxierten Aluminiumpräzisionsprofilen, das Hydraulikteil und Steuerungsmodul ergonomisch und wartungsfreundlich integriert. Die Control Touch Bedieneinheit ist in einem robusten Kunststoffgehäuse horizontal an der Steuerung montiert, eine optionale separate Wandmontage bis zu drei Meter Entfernung ist möglich. Die Leistungselektronik befindet sich in einem eigenen Kunststoffschaltschrank unterhalb der Bedieneinheit. Die Spannungsversorgung erfolgt über einen Hauptschalter an der Gehäuseaußenseite. Die Steuereinheit ist komplett verrohrt und anschlussfertig nach VDE-Vorschriften verdrahtet.

Technische Daten

• Nennvolumen Gefäß: 200 bis 5.000 Liter
• Leistungsaufnahme: 2,20 kW
• Anschlussspannung: 230 V
• Max. Mediumtemperatur: 90 °C
• Max. Arbeitsdruck: 10 bar (PN 10)
• Für Heizsysteme bis: 8 bar
• Für Kühlsysteme bis: 16 bar
• Bauhöhe: 921 mm
• Doppelte Pumpe: ja
• Digitale Steuerungseinheit: ja

Der Reflex Variomat VS 2-2/60 bietet eine zuverlässige und präzise pumpengesteuerte Druckhaltung für Heiz- und Kühlsysteme mit einem Nennvolumen von bis zu 5.000 Litern. Die Kombination aus zwei Edelstahlkreiselpumpen, robusten Motorkugelhähnen und der digitalen Control Touch Steuerung sorgt für eine effiziente Systemüberwachung und optimierte Wasserentgasung. Mit einer Leistungsaufnahme von 2,20 kW und einer maximalen Mediumtemperatur von 90 °C ist die Steuereinheit für anspruchsvolle Anwendungen in lärmsensiblen Bereichen geeignet.
