Reflex Variomat Giga GH 50 Hydraulikmodul, bis 50 bar

Der Reflex Variomat Giga GH 50 Hydraulikmodul ist eine pumpengesteuerte Druckhaltestation, die für hohe Leistungen und Drücke bis 50 bar ausgelegt ist. Das Modul eignet sich für den Einsatz in geschlossenen Heiz- und Kühlkreisläufen und erfüllt die Anforderungen von Wärmeerzeugungsanlagen nach DIN EN 12828, DIN EN 12952, DIN EN 12953 sowie TRD 604 Blatt 2 und VDI 4708. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen mit hohem Volumenbedarf und anspruchsvollen Betriebsparametern.

Wie funktioniert das Variomat Giga GH 50 Hydraulikmodul?

Das Variomat Giga GH 50 dient als pumpengesteuerte Druckhalte-, Entgasungs- und Nachspeisestation. Es hält den Systemdruck konstant und sorgt für die automatische Nachspeisung von Wasser in geschlossenen Heiz- und Kühlkreisläufen. Die Entgasung des Systemwassers erfolgt selbstregelnd und optimierend bei entsprechenden Netzeinbindungen und Betriebsparametern bis 70 °C. Die Druckhaltung wird durch zwei geräuscharme vertikale Edelstahlhochdruckkreiselpumpen mit Schwingungsentkopplung realisiert, die parallel mit Überströmleitungen ausgestattet sind. Diese Überströmstrecken enthalten Schmutzfänger und schmutzunempfindliche Motorkugelhähne als automatisch regelbare Überströmeinrichtungen.

Welche Sicherheits- und Steuerungsfunktionen sind integriert?

Das Hydraulikmodul ist mit einem Magnetventil ausgestattet, das bei Mindestdruckunterschreitung die Überströmstrecke absichert. Ein in der Hydraulik integrierter Mindestdruckbegrenzer unterstützt diese Funktion zusätzlich. Die Nachspeisung erfolgt über ein elektrisch angesteuertes Ventil. Die Steuerung und der Betrieb des Moduls erfolgen über die am Hydraulikmodul montierte Variomat Giga Steuerung, die separat erhältlich ist.

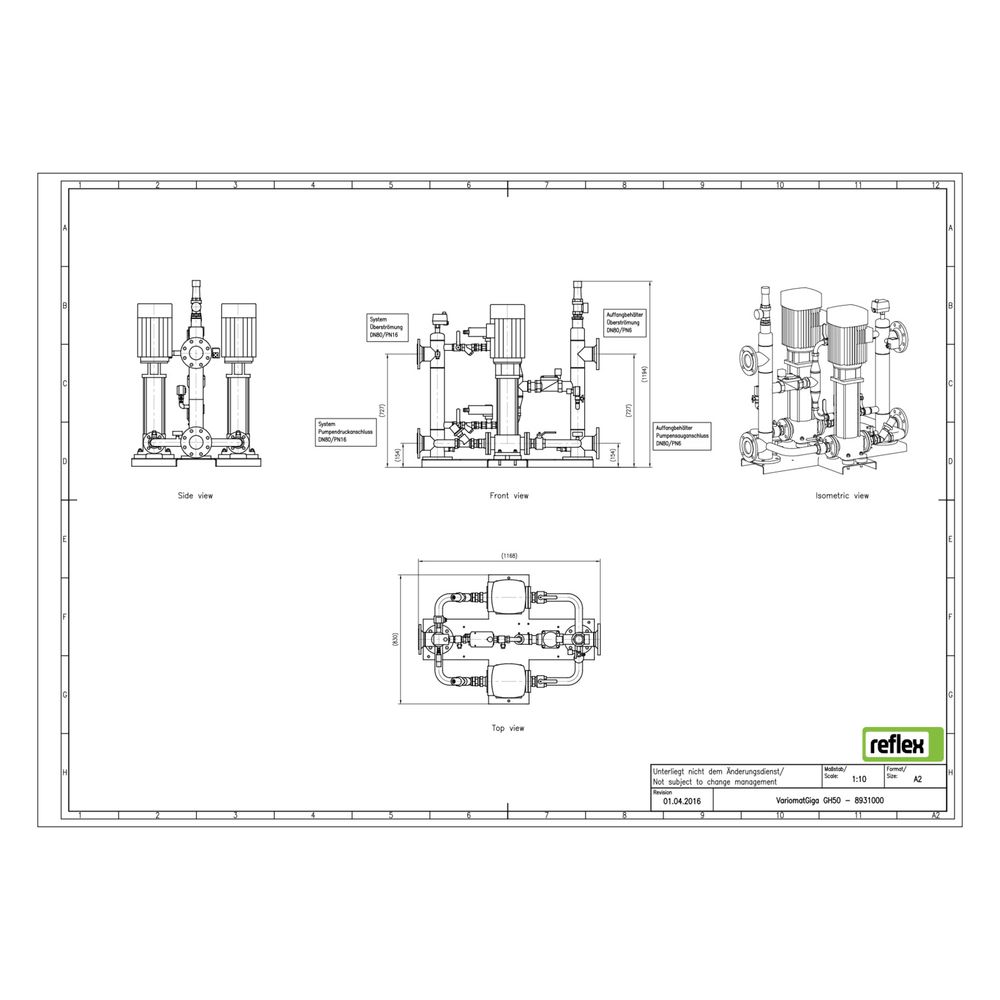

Wie ist das Variomat Giga GH 50 konstruiert?

Alle Komponenten sind in einer selbsttragenden, kunststoffbeschichteten Stahlrohrkonstruktion mit Fußplatte kompakt und leicht zugänglich integriert. Die Anordnung der Bauteile ist absperrbar, was Wartung und Betrieb erleichtert. Das Modul ist für den Einsatz in Anlagen mit Nennvolumen der Gefäße von 1.000 bis 5.000 Litern ausgelegt, Sondergrößen bis 20.000 Liter sind auf Anfrage erhältlich.

Für welche Anwendungen und Betriebsbedingungen ist das Modul geeignet?

Das Variomat Giga GH 50 ist für Heizsysteme bis 100 °C und Kühlsysteme bis 200 °C ausgelegt. Der maximale Arbeitsdruck beträgt 16 bar (PN 16). Es ist geeignet für Anlagen mit Absicherungstemperaturen über 110 °C und Drücken größer als PN 16 gemäß EN 12953 und TRD 604 Blatt 2. Die Bauhöhe des Moduls beträgt 1194 mm, die Leistungsaufnahme liegt bei 2,20 kW, und die Anschlussspannung beträgt 230 V.

Technische Daten

• Maximaler Arbeitsdruck: 16 bar
• Maximale Mediumtemperatur (Dauerbetrieb): 90 °C
• Leistungsaufnahme: 2,20 kW
• Anschlussspannung: 230 V
• Bauhöhe: 1194 mm
• Für Heizsysteme bis: 100 °C
• Für Kühlsysteme bis: 200 °C
• Druckstufe: PN 16
• Nennvolumen Gefäße: 1.000 bis 5.000 Liter (Sondergrößen bis 20.000 Liter auf Anfrage)
• Doppelte Pumpe: ja
• Koppelbar: ja

Das Reflex Variomat Giga GH 50 Hydraulikmodul bietet eine kompakte und zuverlässige Lösung zur Druckhaltung, Entgasung und automatischen Nachspeisung in anspruchsvollen Heiz- und Kühlsystemen. Mit seiner robusten Bauweise, den hochwertigen Edelstahlpumpen und der integrierten Steuerung unterstützt es einen sicheren und effizienten Betrieb bei hohen Drücken und Temperaturen.
