Reflex Steuereinheit RS 150/1 T für Reflexomat, 1 Kompressor, Control Touch

Der Reflex Steuereinheit RS 150/1 T für Reflexomat ist eine kompressorgesteuerte Druckhaltestation mit integrierter Control Touch Steuerung. Sie eignet sich für den Einsatz in geschlossenen Heiz- und Kühlwassersystemen und ermöglicht eine präzise Druckhaltung sowie eine kontrollierte Nachspeisung. Die Steuereinheit ist für Gefäßvolumen von 200 bis 5000 Litern ausgelegt und erfüllt die Anforderungen der DIN EN 12828 sowie der VDI 4708.

Wie funktioniert die Druckhaltung mit der Reflex Steuereinheit RS 150/1 T?

Die Druckhaltung erfolgt über einen Druckluftkompressor, der in Verbindung mit einem Druckluftmagnetventil als Überströmeinrichtung arbeitet. Ein elektronischer Drucksensor misst kontinuierlich den Systemdruck, der innerhalb der Grenzen von plus/minus 0,1 bar geregelt wird. Ein Sicherheitsventil sorgt für die Druckabsicherung des angeschlossenen Membran-Druckausdehnungsgefäßes. Die Steuerung überwacht den Kompressorbetrieb und unterbricht die Nachspeisung automatisch bei Überschreitung der Laufzeit oder der Zyklenanzahl, um eine zuverlässige Funktion sicherzustellen.

Welche Komponenten umfasst das Pneumatik- und Steuerungsmodul?

Das Pneumatikteil besteht aus einem Druckluftkompressor, einem bauteilgeprüften Luftmagnetventil, einem Sicherheitsventil zur Druckabsicherung, einem elektronischen Drucksensor sowie den erforderlichen Verbindungsleitungen. Die Control Touch Bedieneinheit ist in einem robusten Kunststoffgehäuse mit einem 4,3 Zoll resistiven Farb-Touchdisplay integriert und ermöglicht die Programmierung, Überwachung und Dokumentation aller relevanten Funktionen.

Welche Funktionen bietet die Control Touch Steuerung?

Die mikroprozessorgesteuerte Control Touch Einheit verfügt über eine Echtzeituhr, einen differenzierenden Fehler- und Parameterspeicher sowie eine kombinierte grafische und klartextliche Darstellung von Systemdruck, Gefäßfüllstand und Betriebszuständen. Sie signalisiert den aktiven Betriebsmodus, sammelt Störmeldungen und überwacht Minimalfüllniveau, Kompressoren, Luftmagnetventil und Nachspeiseventil. Die Steuerung bietet Schnittstellen wie RS485, eine serielle TTL-Schnittstelle, potenzialfreie Ausgänge und analoge Ausgänge zur Systemdruckauswertung sowie Anschlüsse für Kontaktwasserzähler und optionale Module.

Wie ist die Steuereinheit montiert und angeschlossen?

Die Steuereinheit ist ergonomisch in ein modulares, bodenstehendes Rahmensystem aus eloxierten Aluminiumprofilen eingebunden. Die Control Touch Bedieneinheit ist horizontal an der Steuerung montiert, eine optionale vertikale Wandmontage in bis zu drei Metern Entfernung ist möglich. Die Leistungselektronik befindet sich in einem eigenen Kunststoffschaltschrank unterhalb der Bedieneinheit. Die Spannungsversorgung erfolgt über einen Hauptschalter an der Gehäuseaußenseite. Die Steuereinheit ist komplett montiert und anschlussfertig nach VDE-Vorschriften verdrahtet.

Für welche Systeme und Einsatzbereiche ist die Steuereinheit geeignet?

Die Reflex Steuereinheit RS 150/1 T ist für Heizsysteme bis 24 bar und Kühlsysteme bis 48 bar ausgelegt. Die maximale Mediumtemperatur beträgt 90 °C, die Druckstufe ist PN 6. Sie ist ideal für den Einsatz in geschlossenen Heizwasser- und Kühlkreisläufen, in denen eine präzise und zuverlässige Druckhaltung sowie eine automatisierte Nachspeisung erforderlich sind.

Technische Daten

• Nennvolumen Gefäße: 200 bis 5000 l

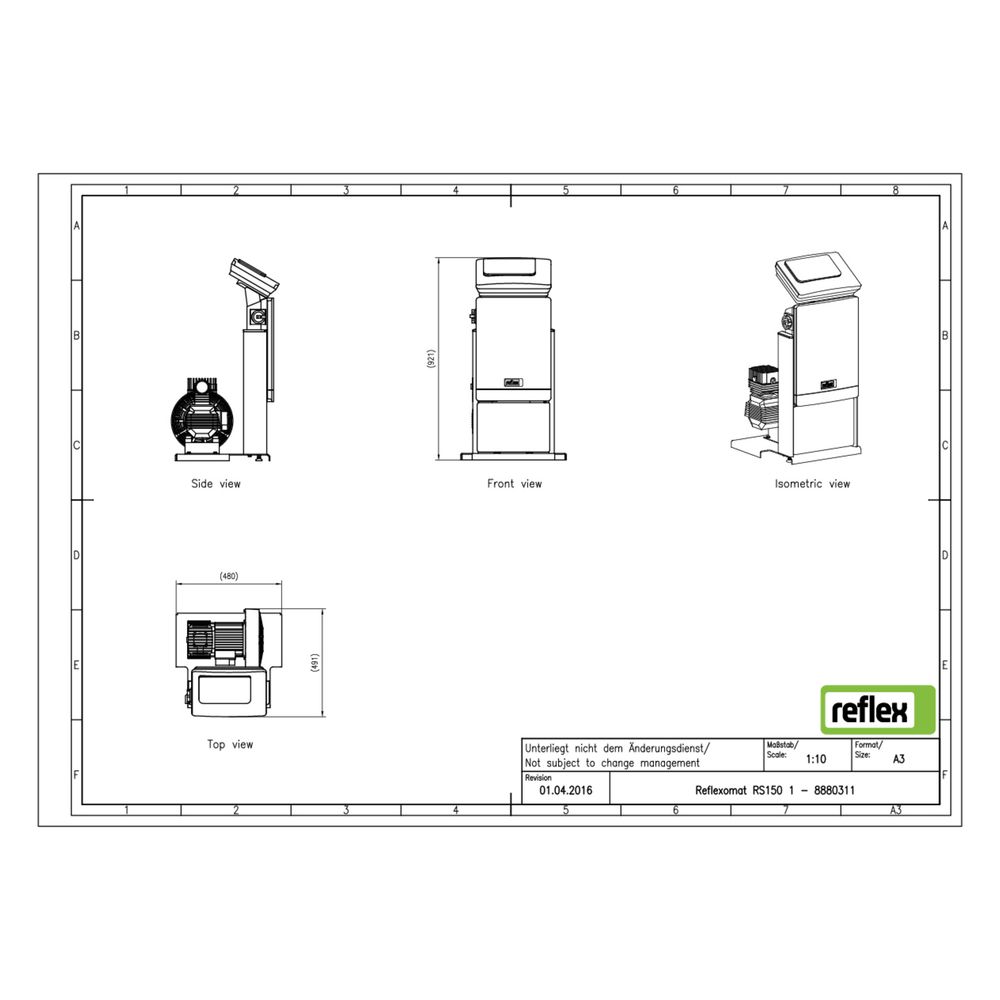

• Bauhöhe: 921 mm
• Leistungsaufnahme: 1,10 kW
• Anschlussspannung: 400 V
• Wirkprinzip: Kompressor
• Max. Mediumtemperatur: 90 °C
• Max. Arbeitsdruck: 6 bar
• Druckstufe: PN 6
• Für Heizsysteme bis: 24 bar
• Für Kühlsysteme bis: 48 bar
• Digitale Steuerungseinheit: ja

Die Reflex Steuereinheit RS 150/1 T für Reflexomat bietet eine präzise und automatisierte Druckhaltung mit einer Leistungsaufnahme von 1,10 kW und einer maximalen Mediumtemperatur von 90 °C. Sie ist für den Einsatz in Heiz- und Kühlsystemen bis 24 beziehungsweise 48 bar geeignet und überzeugt durch ihre mikroprozessorgesteuerte Control Touch Steuerung mit umfangreichen Überwachungs- und Steuerungsfunktionen.
