Reflex Reflexomat RF Ausdehnungsgefäß MAG 3000, Nennvolumen 3000l, 10 bar, Vollmembran, Grau

Der Reflex Reflexomat RF Ausdehnungsgefäß MAG 3000 ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 3000 Litern und einem maximalen Betriebsdruck von 10 bar. Es gehört zur Reflexomat Serie und ist für den Einsatz in kompressorgesteuerten Druckhaltestationen in geschlossenen Heiz- und Kühlwasseranlagen konzipiert. Das Gefäß ist stehend mit einer stabilen Fußkonstruktion ausgeführt und verfügt über eine austauschbare Butyl-Vollmembran. Innen und außen ist es kunststoffbeschichtet und in Grau gehalten.

Wie funktioniert das Reflexomat RF Ausdehnungsgefäß?

Das Ausdehnungsgefäß dient als Folgegefäß in kompressorgesteuerten Druckhaltestationen und sorgt für eine zuverlässige Druckhaltung in Heiz- und Kühlwassersystemen. Die Druckregelung erfolgt über eine Steuereinheit, die mit einem oder zwei Kompressoren sowie einem Luftabströmventil arbeitet. Das Gefäß gleicht Volumenänderungen im System aus und stabilisiert so den Betriebsdruck.

Welche Bauweise und Materialien zeichnen das Ausdehnungsgefäß aus?

Das Gefäß ist stehend mit Fußkonstruktion ausgeführt. Die innenliegende Butyl-Vollmembran ist nach DIN EN 13831 austauschbar und trennt das Wasser vom Luftpolster. Innen und außen ist das Gefäß kunststoffbeschichtet, was Korrosionsschutz bietet. Ein bauteilgeprüftes Luftsicherheitsventil sichert das Gefäß ab. Zusätzlich ist eine seitliche Muffe angeschweißt, die den Anschluss eines Membranbruchmelders ermöglicht.

Welche Normen und Zulassungen gelten für das Reflexomat RF?

Das Ausdehnungsgefäß entspricht der EU-Druckgeräterichtlinie 2014/68/EU und ist nach DIN EN 13831, VDI 4708 sowie AD 2000 konstruiert. Für die Schweiz besteht keine Bewilligungspflicht gemäß der Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die Bedingungen PSV mal Volumen kleiner oder gleich 3000 bar mal Liter erfüllt.

Für welche Anwendungen ist das Reflexomat RF Ausdehnungsgefäß geeignet?

Das Gefäß ist für geschlossene Heiz- und Kühlwasseranlagen mit kompressorgesteuerter Druckhaltung ausgelegt. Es ergänzt das Grundgefäß "RG" mit Nennvolumen bis 500 Liter und ist für größere Anlagen mit einem Nennvolumen von bis zu 5000 Litern geeignet. Typische Einsatzbereiche sind Gewerbe- und Industriegebäude.

Technische Daten

• Nennvolumen: 3000 l
• Maximaler Betriebsdruck: 10 bar
• Maximale Mediumtemperatur (Dauerbetrieb): 70 °C

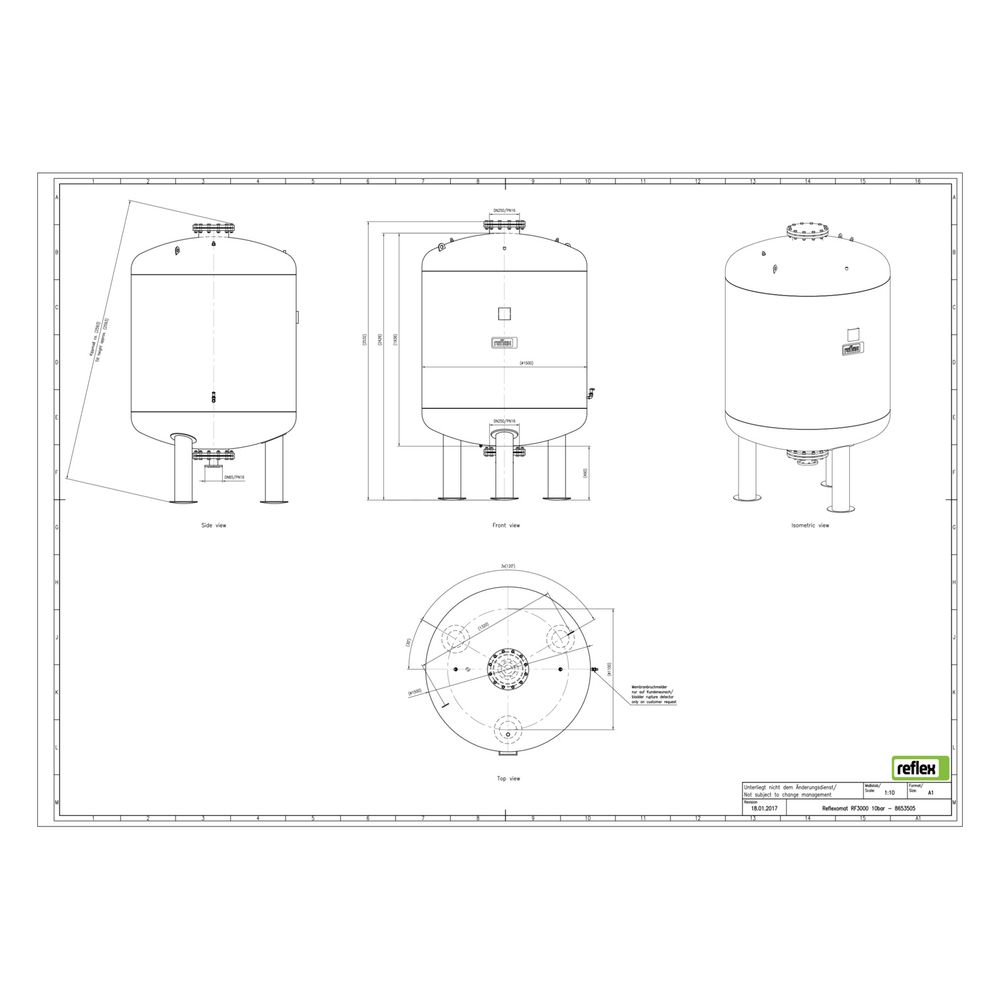

• Bauhöhe: 2532 mm
• Durchmesser: 1500 mm
• Nenndurchmesser Ausdehnungsanschluss: DN 65
• Rohraußendurchmesser Ausdehnungsanschluss: 76,1 mm
• Membran: austauschbare Butyl-Vollmembran nach DIN EN 13831
• Platzierung: stehend mit Fußkonstruktion
• Oberfläche: innen und außen kunststoffbeschichtet
• Absicherung: bauteilgeprüftes Luftsicherheitsventil (SV)

Das Reflexomat RF Ausdehnungsgefäß MAG 3000 bietet eine zuverlässige und normgerechte Lösung zur Druckhaltung in geschlossenen Heiz- und Kühlwassersystemen. Mit seinem großen Nennvolumen, der robusten Bauweise und der kompressorgesteuerten Steuerung unterstützt es eine stabile und effiziente Anlagenfunktion bei einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur bis 70 °C.
