Beschreibung
Reflex Ausdehnungsgefäß C MAG 25, 25L, 3 bar, Diskusform, Grau
Der Reflex Reflex C Ausdehnungsgefäß MAG 25 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 25 Litern und einem maximalen Betriebsdruck von 3 bar. Das graue Gefäß in Diskusform ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und eignet sich für den Einsatz in Zentralheizungen sowie Kühlsystemen. Die platzsparende Bauweise und die robuste Konstruktion machen es zu einer zuverlässigen Komponente in der Haustechnik.
Wie ist das Reflex C Ausdehnungsgefäß konstruiert?
Das Ausdehnungsgefäß verfügt über ein flaches, zylindrisches Gehäuse mit integrierter Aufhängelasche, die eine schnelle und platzsparende Wandmontage ermöglicht. Die Membran besteht aus hochwertigem Butylkautschuk (IIR) und trennt den Wasserraum vom Gasraum zuverlässig. Diese Vollmembran ist nicht tauschbar und entspricht der Norm DIN EN 13831. Die langlebige Epoxidharzbeschichtung schützt das Gehäuse vor Korrosion.
Für welche Systeme ist das Reflex C Ausdehnungsgefäß geeignet?
Das Gefäß ist für geschlossene Heiz- und Kühlwassersysteme ausgelegt und kann in Zentralheizungen sowie Kühlsystemen eingesetzt werden. Es ist nicht für Leitungswasser geeignet, sondern für Systeme mit Frostschutzmittelzusatz von mindestens 25 bis maximal 50 Prozent. Die maximale zulässige Systemtemperatur beträgt 120 °C, die maximale Betriebstemperatur liegt bei 70 °C.
Welche Anschluss- und Montageoptionen bietet das Ausdehnungsgefäß?
Das Reflex C Ausdehnungsgefäß ist mit einem metrischen Außengewindeanschluss (3/4 Zoll) ausgestattet. Es ist für die vertikale Platzierung vorgesehen und verfügt über Befestigungslaschen zur einfachen Installation an der Wand. Füße oder eine feste Wandstütze sind nicht vorhanden.
Wie wird die Funktionalität des Ausdehnungsgefäßes sichergestellt?
Die Membran trennt die statische Gasfüllung vom Wasserraum, wodurch die Diffusion zwischen Gas und Wasser minimiert wird und der Vordruck stabil bleibt. Der Vordruck ist auf 1 bar eingestellt, während der maximale Arbeitsdruck 3 bar beträgt. Das Gefäß ist ein Druckgerät nach der Richtlinie für Druckgeräte 2014/68/EU und erfüllt die Anforderungen der DIN EN 13831.
Technische Daten
- Nennvolumen: 25 l
- Maximaler Arbeitsdruck: 3 bar
- Farbe: grau

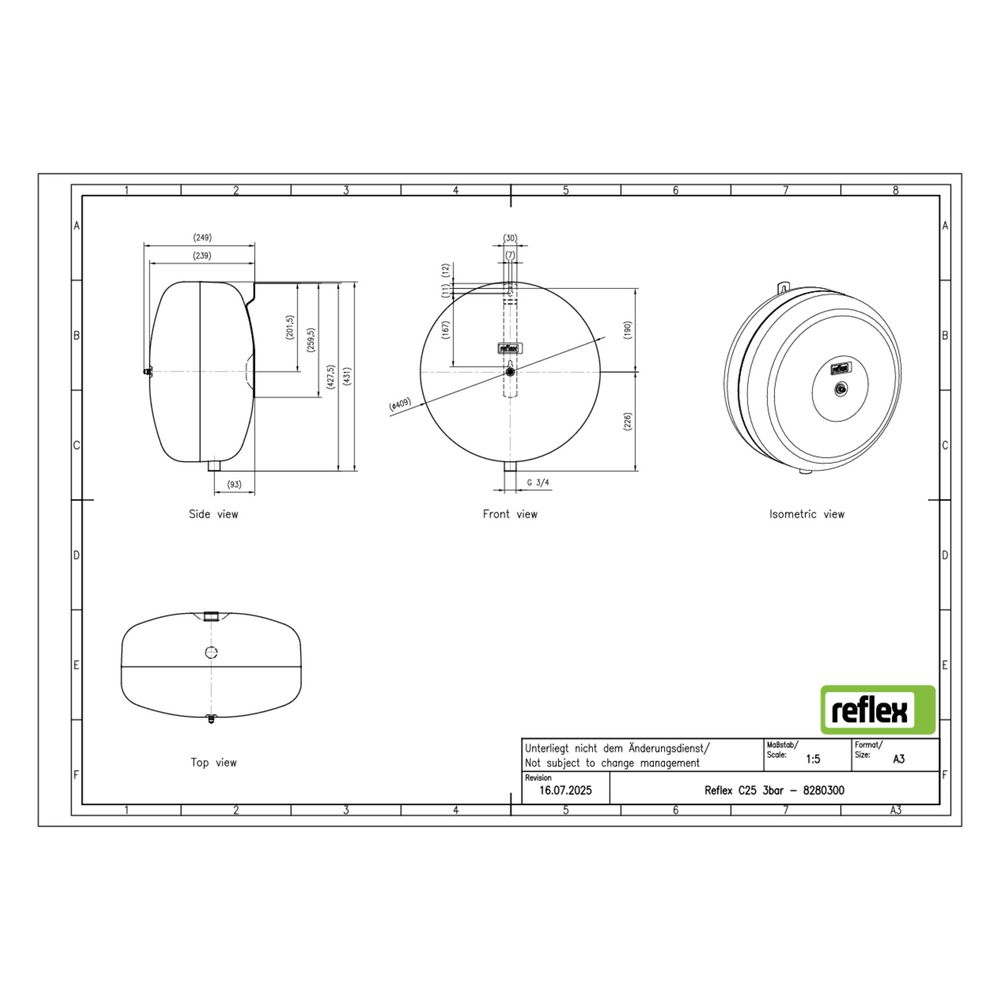

- Bauhöhe: 431 mm
- Durchmesser: 409 mm
- Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
- Werkstoff Membran: Butylkautschuk (IIR)
- Max. Glykol-Mischung: 50 %
- Max. zulässige Systemtemperatur: 120 °C
- Max. zulässige Betriebstemperatur: 70 °C
- Platzierung: vertikal
Das Reflex Reflex C Ausdehnungsgefäß MAG 25 überzeugt durch seine robuste Bauweise, die hochwertige Butyl-Vollmembran und die einfache Montage dank integrierter Aufhängelasche. Mit einem Nennvolumen von 25 Litern und einem maximalen Betriebsdruck von 3 bar ist es eine zuverlässige Lösung für geschlossene Heiz- und Kühlsysteme, die Frostschutzmittel enthalten.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex C/C-DE |
| Hersteller-Produktgruppe | Reflex C/C-DE |
| Hersteller-Artikelnummer | 8280300 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-8280300 |
| Bauhöhe | 431,00 |
| Durchmesser | 409,00 |
| EAN-13 | 4036705110283 |
| Farbe | grau |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 5,78 kg |
| Kippmaß | 439,00 |
| Max Arbeitsdruck | 3,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | nein |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 3/4 Zoll (20) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 26,90 |
| Vordruck | 1,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
