Reflex Exdirt Schmutzabscheider D DN 200, mit Flansch, 12-Loch, 10 bar

Der Reflex Exdirt Schmutzabscheider D DN 200 mit Flanschanschluss und 12-Loch ist ein robustes Zubehör für Heiz- und Kühlsysteme. Er ist ausgelegt für den Einsatz in geschlossenen flüssigkeitsgefüllten Anlagensystemen und eignet sich für Wasser sowie Wasser-Glykol-Gemische bis zu einem Mischungsverhältnis von 50 zu 50 Prozent. Mit einem maximalen Betriebsdruck von 10 bar und einem Nenndurchmesser von DN 200 bietet der Schmutzabscheider zuverlässigen Schutz vor schädlichen Schmutz- und Schlammpartikeln ab einer Größe von 5 Mikrometern.

Wie funktioniert der Reflex Exdirt Schmutzabscheider?

Der Exdirt Schmutzabscheider arbeitet nach dem Vollstromprinzip mit Beruhigung, wodurch Partikel effektiv aus dem Flüssigkeitsstrom entfernt werden. Ein speziell gestalteter Einsatz sorgt dafür, dass selbst kaum sichtbare Schmutz- und Schlammpartikel abgeschieden werden. Das magnetische Funktionsprinzip unterstützt die Abscheidung von metallischen Partikeln, was die Lebensdauer und Effizienz der Heiz- und Kühlsysteme erhöht.

Wie erfolgt die Reinigung des Schmutzabscheiders?

Die Reinigung und Entleerung des Schmutzsammelraums ist über einen eigenen Entschlammungskugelhahn möglich, der eine Wartung ohne Betriebsunterbrechung erlaubt. Dies ermöglicht eine kontinuierliche Funktion des Systems und reduziert den Aufwand für Instandhaltungsarbeiten.

Für welche Systeme und Medien ist der Exdirt geeignet?

Der Schmutzabscheider ist speziell für geschlossene Heiz- und Kühlsysteme konzipiert und nicht für offene Systeme geeignet. Er kann mit Wasser und Wasser-Glykol-Gemischen bis zu 50 Prozent Glykolanteil betrieben werden. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 110 °C, was den Einsatz in verschiedenen Anlagentypen ermöglicht.

Welche Anschluss- und Materialeigenschaften hat das Gerät?

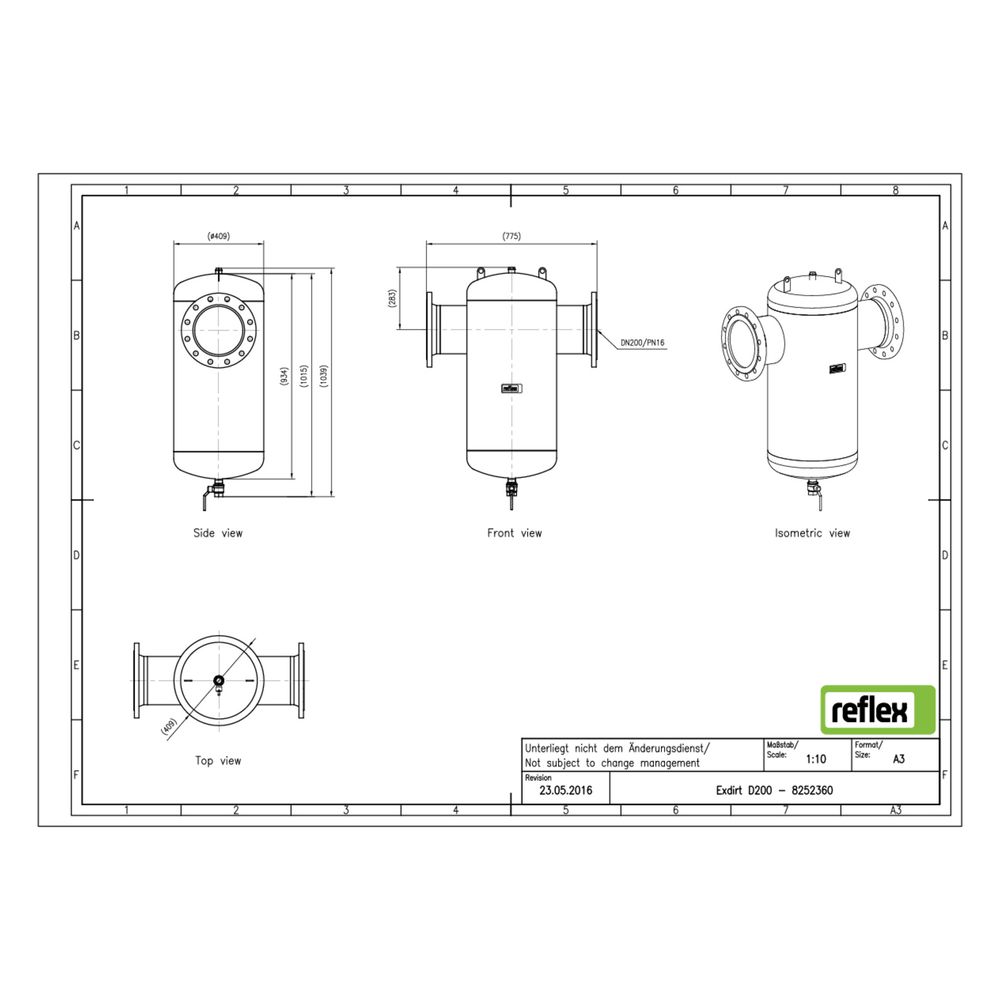

Der Exdirt ist horizontal ausgeführt und verfügt über einen Flanschanschluss mit 12-Loch. Das Gehäuse besteht aus Stahl, der Rohraußendurchmesser beträgt 219,10 mm. Die Baulänge des Geräts liegt bei 775 mm. Kupplungen sind nicht enthalten.

Technische Daten

• Nenndurchmesser: DN 200
• Anschluss: Flansch, 12-Loch
• Werkstoff Gehäuse: Stahl
• Maximaler Betriebsdruck: 10 bar
• Maximale Mediumtemperatur: 110 °C
• Maximales Glykol-Mischverhältnis: 50 %
• Durchflussleistung: 0,10 bis 180 m³/h
• Kvs-Wert: 780,60
• Baulänge: 775 mm
• Rohraußendurchmesser: 219,10 mm
• Reinigung während des Betriebs: möglich

Der Reflex Exdirt Schmutzabscheider D DN 200 mit Flanschanschluss bietet eine effektive Entfernung von Schmutz- und Schlammpartikeln ab 5 Mikrometern und schützt so Heiz- und Kühlsysteme zuverlässig. Mit einem maximalen Betriebsdruck von 10 bar und einer Mediumtemperatur von bis zu 110 °C ist er für vielfältige Anwendungen in geschlossenen Systemen geeignet und ermöglicht eine Reinigung ohne Betriebsunterbrechung.
