Reflex Variomat VG 1000/740 Ausdehnungsgefäß MAG, Nennvolumen 1000l, Vollmembran

Der Reflex Variomat VG 1000/740 ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 1000 Litern, das speziell für Variomat ein- oder zwei-pumpengesteuerte Druckhaltestationen entwickelt wurde. Das drucklose, gegenüber der Atmosphäre geschlossene Gefäß ist mit einer austauschbaren Vollmembran ausgestattet und eignet sich für den Einsatz in Heizungs- und Druckhaltungssystemen mit einem maximalen Arbeitsdruck von 6 bar und einer Mediumtemperatur von bis zu 70 °C.

Wie ist das Variomat VG 1000/740 konstruiert?

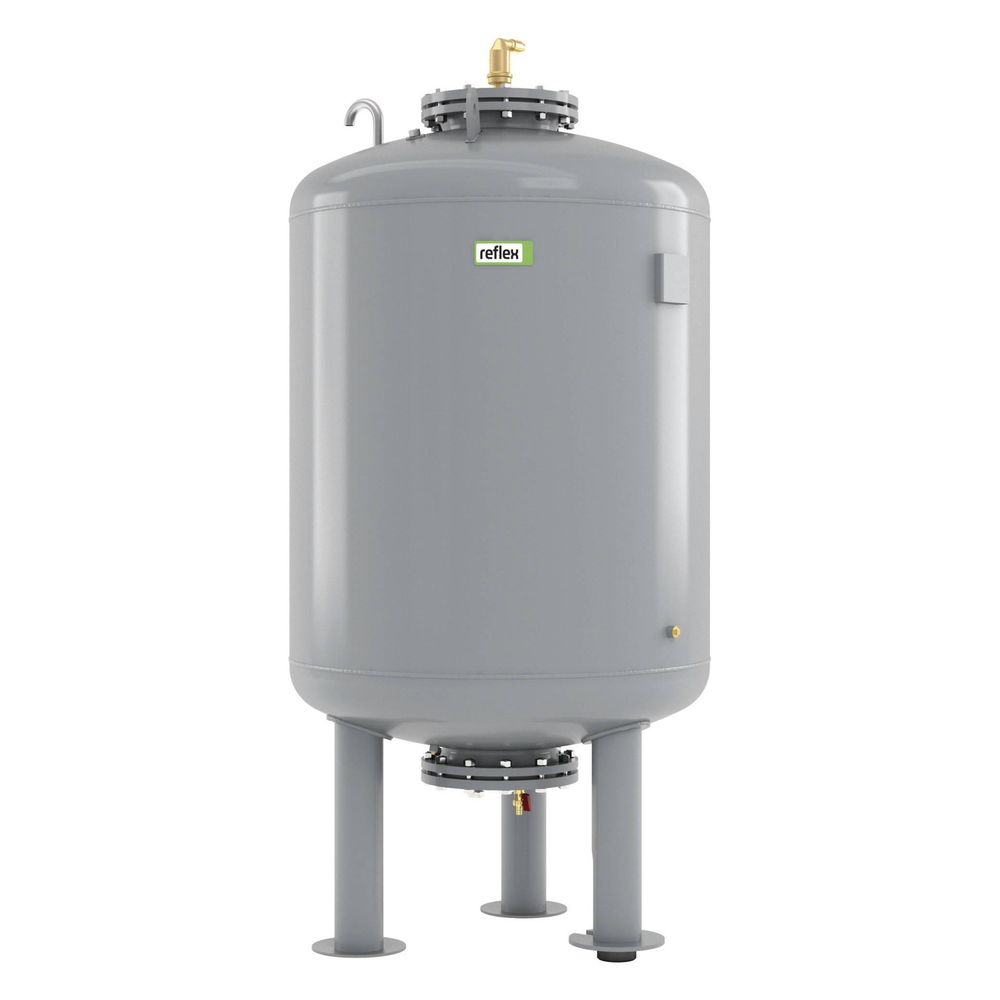

Das Ausdehnungsgefäß ist stehend mit einer stabilen Fußkonstruktion ausgeführt und besitzt eine außen kunststoffbeschichtete Oberfläche, die den Schutz des Behälters unterstützt. Die Vollmembran entspricht der Norm DIN EN 13831 und ist austauschbar, was eine flexible Wartung ermöglicht. Zur Entgasung ist ein Peilrohr integriert, das eine einfache und sichere Entlüftung des Gefäßes ermöglicht.

Welche Funktionen und Ausstattungsmerkmale bietet das Variomat VG 1000/740?

Das Gefäß verfügt über eine angeschweißte seitliche Muffe zum Anschluss eines Membranbruchmelders, wodurch eine Überwachung des Membranstatus möglich ist. Zusätzlich ist ein Messumformer für die Niveaumessung im Grundgefäß integriert, der eine präzise Überwachung des Füllstands erlaubt. Die Konstruktion entspricht den Anforderungen der EU-Druckgeräterichtlinie 2014/68/EU sowie den Normen DIN EN 13831, VDI 4708 und AD 2000.

Für welche Anwendungen ist das Reflex Variomat VG 1000/740 geeignet?

Das Ausdehnungsgefäß ist ideal für den Einsatz in pumpengesteuerten Druckhaltestationen, die mit einer oder zwei Pumpen betrieben werden. Es eignet sich für Heizungsanlagen und andere Systeme, die eine zuverlässige Druckhaltung erfordern. Die drucklose Bauweise und die Zulassung nach europäischen Richtlinien machen das Gefäß zu einer sicheren und normgerechten Lösung für die Haustechnik.

Technische Daten

• Nennvolumen: 1000 Liter

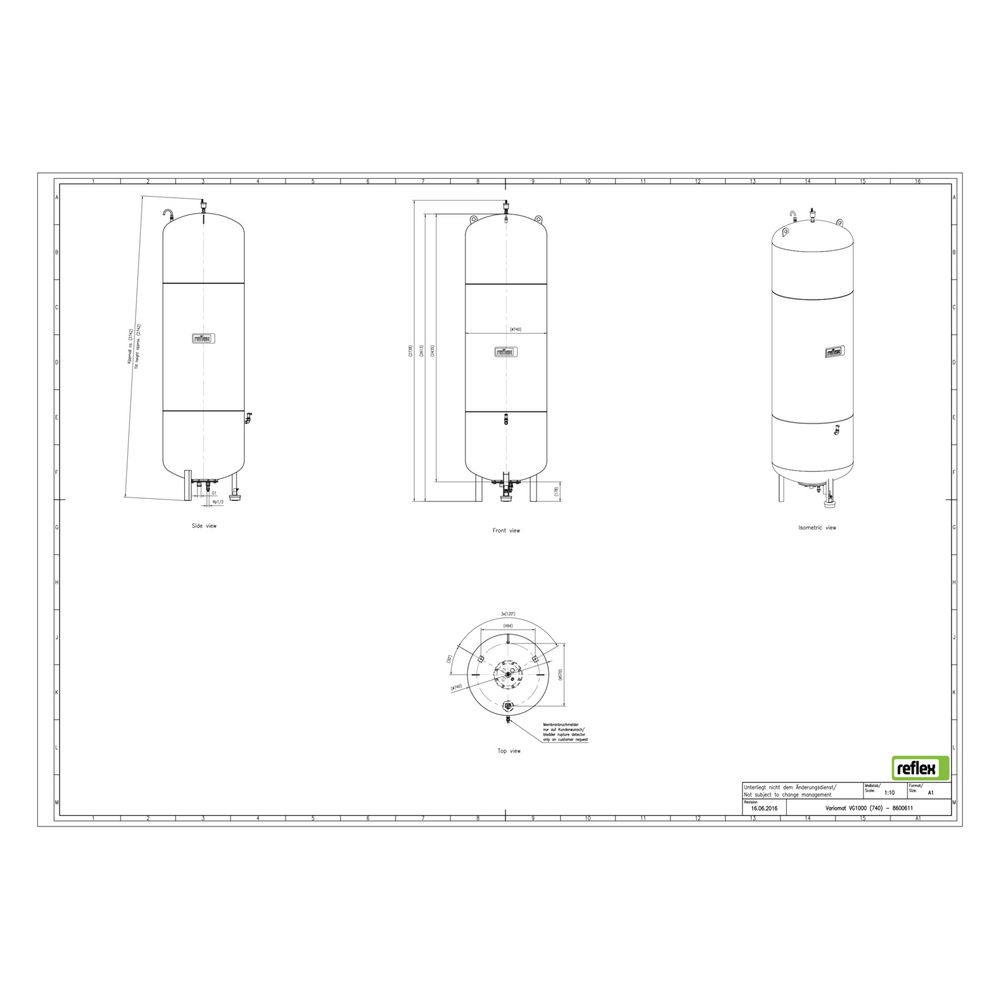

• Bauhöhe: 2737 mm
• Durchmesser: 740 mm
• Maximaler Arbeitsdruck: 6 bar
• Maximale Mediumtemperatur: 70 °C
• Druckstufe: PN 6
• Nenndurchmesser Ausdehnungsanschluss: 1 Zoll (25 mm)
• Rohraußendurchmesser Ausdehnungsanschluss: 33,7 mm
• Membran: Vollmembran, austauschbar nach DIN EN 13831
• Oberfläche: Kunststoffbeschichtet
• Bauform: stehend mit Fußkonstruktion

Das Reflex Variomat VG 1000/740 Ausdehnungsgefäß bietet eine robuste und normgerechte Lösung für die Druckhaltung in Heizungs- und Druckhaltestationen. Mit einem Nennvolumen von 1000 Litern, einer austauschbaren Vollmembran und integrierten Messfunktionen unterstützt es eine zuverlässige und sichere Systemfunktion bei einem maximalen Arbeitsdruck von 6 bar und einer Mediumtemperatur von bis zu 70 °C.
