Reflex Reflexomat RF Ausdehnungsgefäß MAG 2000, Nennvolumen 2000l, 6 bar, Vollmembran, Grau

Der Reflex Reflexomat RF Ausdehnungsgefäß MAG 2000 ist ein Membran-Ausdehnungsgefäß mit einem Nennvolumen von 2000 Litern und einem maximalen Betriebsdruck von 6 bar. Es gehört zur Reflexomat Serie und ist für den Einsatz in kompressorgesteuerten Druckhaltestationen in geschlossenen Heiz- und Kühlwasseranlagen konzipiert. Das Gefäß ist stehend mit einer stabilen Fußkonstruktion ausgeführt und verfügt über eine austauschbare Butyl-Vollmembran nach DIN EN 13831.

Wie unterstützt das Reflexomat RF die Druckhaltung in Heiz- und Kühlwassersystemen?

Das Reflexomat RF Ausdehnungsgefäß dient als Folgegefäß in der Reflexomat kompressorgesteuerten Druckhaltestation. Es gleicht Volumenänderungen des Mediums aus und sorgt so für eine konstante Druckhaltung. Die Steuerung erfolgt über eine Steuereinheit mit einem oder zwei Kompressoren sowie einem Luftabströmventil. Ein bauteilgeprüftes Luftsicherheitsventil sichert das Gefäß zusätzlich ab.

Welche Konstruktionsmerkmale zeichnen das Reflexomat RF aus?

Das Gefäß ist innen und außen kunststoffbeschichtet, was Korrosionsschutz bietet. Die austauschbare Butyl-Vollmembran entspricht der Norm DIN EN 13831. Eine seitlich angeschweißte Muffe ermöglicht den Anschluss eines Membranbruchmelders zur Überwachung des Membranzustands. Das Ausdehnungsgefäß erfüllt die Anforderungen der EU-Druckgeräterichtlinie 2014/68/EU sowie der Normen DIN EN 13831, VDI 4708 und AD 2000.

Welche Einsatzbedingungen und Zulassungen gelten für das Reflexomat RF?

Das Ausdehnungsgefäß ist für eine maximale Mediumtemperatur von 70 °C im Dauerbetrieb ausgelegt und hält einem maximalen Arbeitsdruck von 6 bar stand. Für die Schweiz besteht keine Bewilligungspflicht gemäß der Richtlinie SWKI HE301-01 und SVTI, sofern das Produkt die Bedingung PSV mal Volumen kleiner oder gleich 3000 bar mal Liter erfüllt.

Technische Daten

• Nennvolumen: 2000 l
• Maximaler Betriebsdruck: 6 bar
• Maximale Mediumtemperatur (Dauerbetrieb): 70 °C

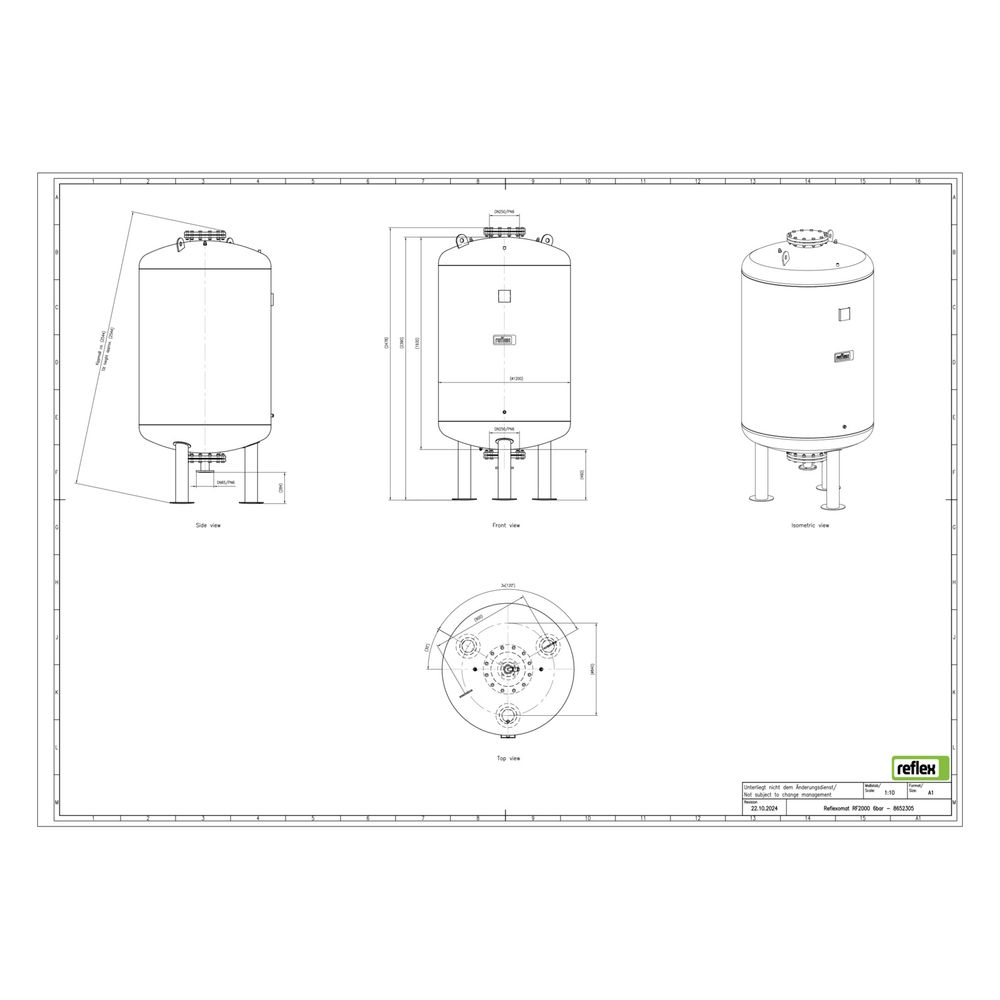

• Bauhöhe: 2480 mm
• Durchmesser: 1200 mm
• Nenndurchmesser Ausdehnungsanschluss: DN 65
• Rohraußendurchmesser Ausdehnungsanschluss: 76,1 mm
• Membran: austauschbare Butyl Vollmembran nach DIN EN 13831
• Platzierung: stehend mit Fußkonstruktion
• Oberflächenbeschichtung: innen und außen kunststoffbeschichtet
• Sicherheitsventil: bauteilgeprüftes Luftsicherheitsventil (SV)

Das Reflexomat RF Ausdehnungsgefäß MAG 2000 bietet eine zuverlässige und normgerechte Lösung zur Druckhaltung in geschlossenen Heiz- und Kühlwassersystemen. Mit seinem großen Nennvolumen, der robusten Bauweise und der integrierten Sicherheitsausstattung unterstützt es eine stabile und sichere Systemfunktion bei einem maximalen Betriebsdruck von 6 bar.
