Reflex Extwin Schmutzabscheider, Luft-Mikroblasenabscheider TW 219,1mm, mit Schweißstutzen, 10 bar

Der Reflex Extwin Schmutzabscheider TW 219.1 ist ein kombinierter Luft-, Mikroblasen- und Schlammabscheider aus Stahl mit Schweißstutzen, der für Heiz- und Kühlwassersysteme sowie geschlossene flüssigkeitsgefüllte Systemkreisläufe konzipiert ist. Er eignet sich für Medien wie Wasser und Wasser-Glykol-Gemische bis zu einem Mischungsverhältnis von 50/50 % und arbeitet bei einem maximalen Betriebsdruck von 10 bar. Typische Einsatzbereiche sind Systeme, in denen eine zuverlässige Entfernung von Gasblasen und Partikeln erforderlich ist, um empfindliche Geräte an Hochpunkten zu schützen.

Wie funktioniert der Reflex Extwin Schmutzabscheider?

Der Extwin Schmutzabscheider sammelt Gasblasen aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement und leitet diese automatisch und dauerhaft über einen integrierten, absperrbaren Großentlüfter mit 3-Wege-Ventil in die Atmosphäre ab. Gleichzeitig entfernt die Armatur Partikel ab einer Größe von 5,0 Mikrometern aus dem Medium mittels eines speziell gestalteten Einsatzes. Die Kombination aus Luft- und Schlammabscheidung sorgt für eine effektive Reinigung des Systems und schützt die angeschlossenen Komponenten vor Schäden durch Mikroblasen und Schmutz.

Welche Ausführungen und Anschlussmöglichkeiten sind verfügbar?

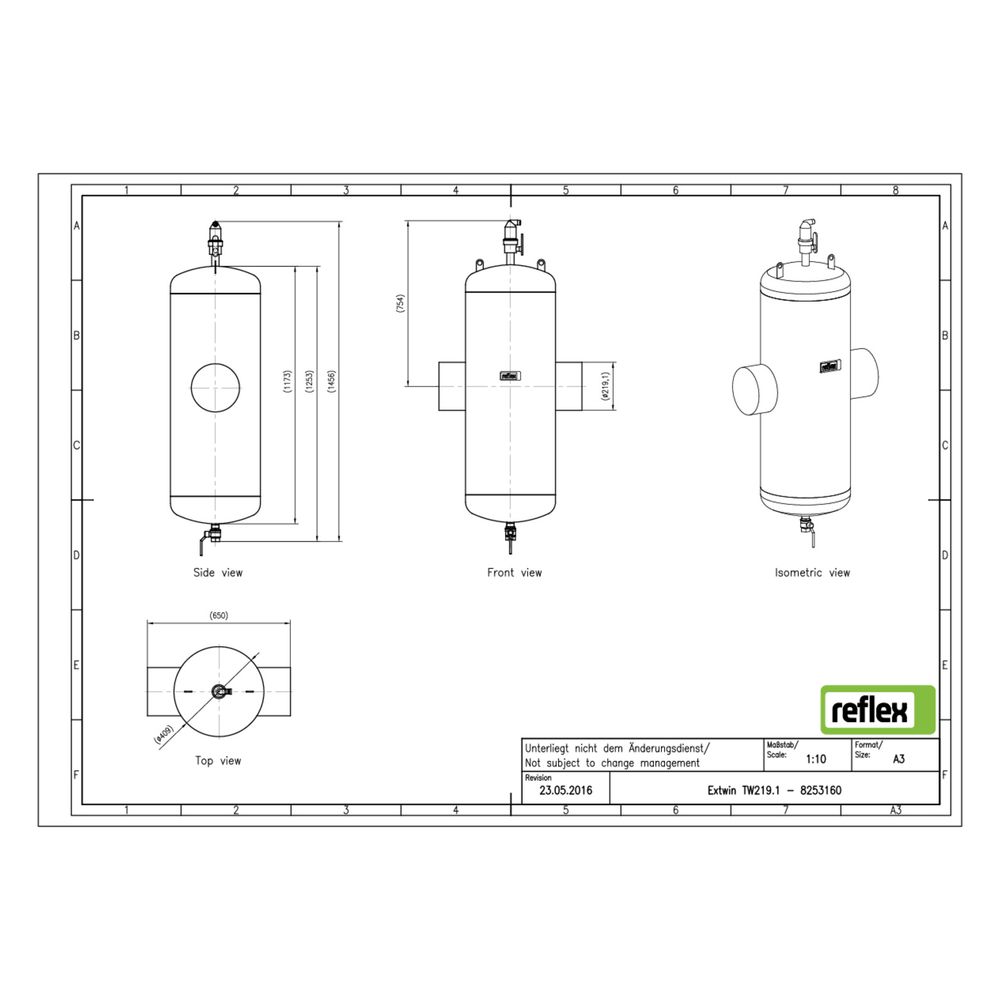

Der Extwin ist in verschiedenen Ausführungen erhältlich: Messing mit Gewindeanschluss DN 20, auch mit Klemmringanschluss, sowie Stahlvarianten mit Schweiß- oder Flanschanschluss. Die hier beschriebene Ausführung verfügt über einen horizontalen Schweißstutzen mit einem Rohraußendurchmesser von 219,1 mm und einer Baulänge von 650 mm. Die Armatur ist für den Einbau in geschlossene Systeme vorgesehen und nicht für offene Systeme oder Solaranlagen geeignet.

Wie erfolgt die Reinigung und Wartung des Schmutzabscheiders?

Die Reinigung und Entleerung des Schmutzsammelraums kann über einen eigenen Entschlammungskugelhahn erfolgen, ohne dass der Betrieb unterbrochen werden muss. Dies ermöglicht eine kontinuierliche Systemfunktion und minimiert den Wartungsaufwand. Eine optionale Erweiterung mit einem Magneteinsatz (Exferro) ist möglich, um ferromagnetische Partikel zusätzlich aus dem Fluidstrom zu separieren.

Welche technischen Eigenschaften zeichnen den Extwin Schmutzabscheider aus?

Der Schmutzabscheider arbeitet mit einem Kvs-Wert von 780,6 und einer Durchflussleistung von 0,10 bis 180 m³/h. Die Mediumtemperatur im Dauerbetrieb liegt zwischen 0 und 110 °C. Das Gerät verfügt über ein magnetisches Funktionsprinzip und arbeitet nach dem Vollstromprinzip mit Beruhigung. Ein automatischer Entlüfter ist integriert, eine Reinigung während des Betriebs ist jedoch nicht möglich.

Technische Daten

• Werkstoff Gehäuse: Stahl
• Rohraußendurchmesser: 219,1 mm
• Baulänge: 650 mm
• Maximaler Arbeitsdruck: 10 bar
• Nenndurchmesser: 8 Zoll (200)
• Kvs-Wert: 780,6
• Durchflussleistung: 0,10 bis 180 m³/h
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Maximale Glykol-Mischung: 50 %
• Automatischer Entlüfter: Ja
• Geeignet für: Heiz- und Kühlsysteme, geschlossene Systeme

Der Reflex Extwin Schmutzabscheider TW 219.1 bietet eine zuverlässige Kombination aus Luft-, Mikroblasen- und Schlammabscheidung für Heiz- und Kühlwassersysteme. Mit einem maximalen Betriebsdruck von 10 bar und einer Durchflussleistung von bis zu 180 m³/h stellt er eine effiziente Lösung zur Systemreinigung und zum Schutz empfindlicher Komponenten dar. Die einfache Wartung über den Entschlammungskugelhahn und die optionale magnetische Partikelseparation erhöhen die Betriebssicherheit und Systemstabilität.
